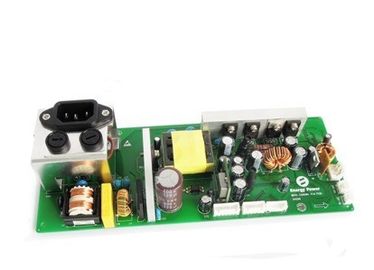

L'alimentazione elettrica medica 45W ha prodotto 5V/2A, 12V/1.5A, 12V/0.5A, BAT/16.8V/0.75A MD45-220Q16A
Caratteristiche fondamentali
Gamma dell'input di CA: 100~240Vac
Gamma dell'input della batteria di Li: 13-17.2Vdc
Quattro uscite della strada: 5V/2A, 12V/1.5A, 12V/0.5A, BAT/16.8V/0.75A
Alta efficienza: 70%
Linea regolamento: ≤±1%
Regolamento del carico: ≤±5%
protezione di cortocircuito
Uscita sopra protezione corrente
Uscita sopra protezione di tensione
Segnale di operazione di CA
Segnale di alimentazione a batteria
Batteria che carica segnale
Segnale di capacità della batteria
Funzione inserita/disinserita morbida
Commutatore senza cuciture fra CA, la batteria e la CC
Naturale raffreddi
RoHS compiacente
Valutazione fiamma-ritardata UL94V-0
Panoramica del prodotto
La gamma medica dell'input di potere di 100-240Vac,
Quattro gruppi di uscita: 5V/2A, 12V/1.5A,
B12V/0.5A, BAT/16.8V/0.75A, con uscita
protezione di sovratensione, sovracorrente
protezione di protezione e scarico della batteria
funzione di protezione
Caratteristiche elettriche
Caratteristiche d'ingresso
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione in ingresso stimata
|
100
|
|
220
|
VCA
|
|
|
Gamma di tensione in ingresso di CA
|
100
|
|
240
|
VCA
|
|
|
Gamma di frequenza dell'input di CA
|
47
|
|
63
|
Hertz
|
|
|
Corrente di ingresso massima
|
|
|
1,5
|
A
|
|
|
Corrente di perdita
|
|
|
0,5
|
mA
|
|
|
Impatto della corrente
|
|
|
60
|
A
|
|
Caratteristiche di uscita
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Gamma di tensione in uscita
|
5V
|
4,75
|
5,00
|
5,25
|
VCC
|
|
|
12V
|
11,40
|
12,00
|
12,60
|
|
B12V
|
11,40
|
|
12,60
|
|
PIPISTRELLO
|
16,50
|
|
17,20
|
|
Gamma della corrente d'uscita
|
5V
|
0
|
|
2,0
|
A
|
|
|
12V
|
0
|
|
1,5
|
|
B12V
|
0
|
|
0,5
|
|
PIPISTRELLO
|
0,675
|
|
0,825
|
|
Linea regolamento
|
|
|
±1
|
%
|
Linea bassa all'alta linea; pieno carico
|
|
Regolamento del carico
|
|
|
±5
|
%
|
Nessun carico al pieno carico; input nominale
|
|
Ciclo iniziale di CA
|
70
|
|
|
%
|
220Vac input, pieno carico
|
|
Ciclo iniziale di CC
|
80
|
|
|
%
|
14.8Vdc input, pieno carico
|
|
Ondulazione & rumore
|
5V
|
|
|
100
|
sistemi MV
|
Input stimato, pieno carico, una larghezza di banda di 20 megahertz
|
|
12V
|
|
|
200
|
|
B12V
|
|
|
120
|
|
Tempo di aumento d'apertura
|
5V
|
|
|
50
|
spettrografia di massa
|
Pieno carico, 10%~90% Vought
|
|
12V
|
|
Overshoot di tensione in uscita
|
|
|
±5
|
%
|
12V, prova 5V
|
|
Capacità di uscita
|
|
|
2200
|
uF
|
Caratteristiche di protezione
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Uscita sopra protezione di tensione
|
5,5
|
|
7,0
|
VCC
|
Fermo +5V, 12V, B12V
|
|
13,2
|
|
16,8
|
VCC
|
Singhiozzo, recupero automatico
|
|
Protezione di limite della corrente d'uscita
|
4,0
|
|
9,5
|
A
|
Fermo +5V, 12V, B12V
|
|
3,0
|
|
5,5
|
A
|
Fermo +5V, 12V, B12V
|
|
Batteria nell'ambito di protezione di tensione
|
12,0
|
|
12,6
|
VCC
|
|
|
Protezione di cortocircuito dell'uscita
|
|
|
10
|
mΩ
|
Fermo +5V, 12V, B12V
|
Caratteristiche ambientali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Temperatura di funzionamento
|
-10
|
|
+40
|
℃
|
|
|
Temperatura di stoccaggio
|
-45
|
|
+85
|
℃
|
|
|
Umidità relativa
|
5
|
|
90
|
%
|
|
|
Altitudine
|
0
|
|
4500
|
m.
|
|
|
Pressione atmosferica
|
70
|
|
106
|
PA
|
|
Gestione e segnale della batteria
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione stimata della batteria
|
|
14,8
|
|
V
|
Batteria di Li
|
|
Capacità della batteria
|
2,2
|
|
4,4
|
AH
|
|
|
Tensione di carica
|
16,6
|
|
17,4
|
V
|
|
|
Corrente di carica
|
675
|
|
825
|
mA
|
|
|
Corrente standby
|
|
|
0,7
|
mA
|
Fuori dalla circostanza, nessun input di CA
|
|
Commutatore di AC/DC
|
0
|
|
|
S
|
5V, 12V, B12V nessun arresto
|
|
Segnale di CA
|
|
|
|
|
J2, Pin3, tensione ad alto livello dell'uscita quando il CA ha introdotto online
|
|
segnale 5V
|
2
|
|
4
|
VCC
|
J6, Pin4
|
|
Segnale di B12V
|
2
|
|
4
|
VCC
|
J2, Pin2
|
|
BC segnale
|
4,0
|
|
5.25V
|
VCC
|
J1, Pin5, P4, Pin2
|
|
Segnale di A/D
|
|
|
|
|
J2, Pin5, segnale di Pin6 A/D
|
|
INSERITA/DISINSERITA
|
3
|
|
5
|
S
|
J2, Pin1, commutatore molle, short una volta sopra, bruscamente ancora fuori
|
Caratteristiche generali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
MTBF
|
250
|
|
|
KHrs
|
Input stimato, pieno carico, 25℃
|
|
Peso
|
|
|
26(750)
|
Oz (g)
|
|
Caratteristiche di sicurezza
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione di isolamento
|
Input ad uscita
|
4000
|
|
|
VCA
|
5mA/1min, nessun effetto ad arco e ripartizione
|
|
Input a terra
|
2000
|
|
|
VCA
|
|
Uscita a terra
|
500
|
|
|
VCC
|
|
Resistenza di isolamento
|
Input ad uscita
|
10
|
|
|
MΩ
|
500Vdc/1min, pressione atmosferica normale, umidità di 90%
|
Caratteristiche di contabilità elettromagnetica
|
Oggetto
|
Norme
|
Circostanze
|
Note
|
|
CE
|
EN55022
|
Classe B
|
Superi la prova del sistema
|
|
RI
|
EN55022
|
Classe B
|
Superi la prova del sistema
|
|
Armonico
|
EN61000-3-2
|
Requisiti delle lampade di tipo C
|
Criterio B
|
|
Fluttuazioni e luce intermittente di tensione
|
EN61000-3-3
|
Requisiti di attrezzature della classe A
|
Criterio B
|
|
Impulso
|
EN61000-4-5
|
Modo differenziale ±2KV, mode±4KV comune
|
Criterio B
|
|
IMMERSIONE
|
EN61000-4-11
EN55024
|
Immersione di tensione a 0%Ut, 10ms
|
Criterio B, prova alle fasi 0, 90, 180 e 270
|
|
Immersione di tensione a 40%Ut, 20ms
|
|
Immersione di tensione a 70%Ut, 50ms
|
|
ESD
|
Scarico dell'aria
|
EN61000-4-2
|
±8KV
|
Criterio B
|
|
Scarico del contatto
|
EN61000-4-2
|
±4KV
|
Criterio B
|
Profilo meccanico
Length×width×heigth: 220×85×53 (millimetro), 8.66×3.35×2.09 (dentro),
Designazioni di Pin
|
Oggetto
|
Pin nessun
|
Nome
|
Funzione
|
|
CON1
|
1
|
L
|
Tensione in ingresso
|
|
2
|
PAGINA
|
Terra
|
|
3
|
N
|
Tensione in ingresso
|
|
J1
|
1
|
+5V
|
Tensione in uscita positiva
|
|
2
|
Terra
|
Tensione in uscita negativa
|
|
3
|
+12V
|
Tensione in uscita positiva
|
|
4
|
|
5
|
BC
|
Rilevazione di segnale
|
|
6
|
BAT+
|
Tensione in uscita positiva
|
|
J2
|
1
|
INSERITA/DISINSERITA
|
Commutatore molle
|
|
2
|
B12V
|
Rilevazione di segnale
|
|
3
|
CA
|
Rilevazione di segnale
|
|
4
|
Terra
|
Tensione in uscita negativa
|
|
5-6
|
Interfaccia di A/D
|
Interfaccia di A/D
|
|
J4
|
1
|
+12V
|
Tensione in uscita positiva
|
|
2
|
Terra
|
Tensione in uscita negativa
|
|
P4
|
1
|
BAT+
|
Tensione in uscita positiva
|
|
2
|
BC
|
Rilevazione di segnale della batteria
|
|
4
|
PIPISTRELLO
|
Tensione in uscita positiva
|
|
J6
|
1
|
B12V
|
Tensione in uscita positiva
|
|
2
|
Terra
|
Tensione in uscita positiva
|
|
3
|
B12V
|
Tensione in uscita positiva
|
|
4
|
+5V
|
Tensione in uscita positiva
|
|
5
|
Terra
|
Tensione in uscita positiva
|
|
J7
|
1
|
+12V
|
Tensione in uscita positiva
|
|
2
|
Terra
|
Tensione in uscita positiva
|
