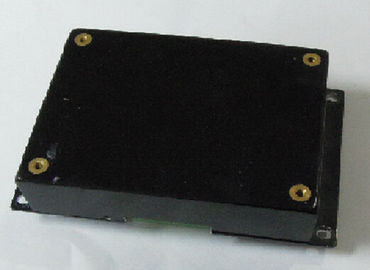

Uscita medica 24VDC/3A SC72-220S24 dell'alimentazione elettrica 72W
Caratteristiche fondamentali
Gamma dell'input di CA: 90~265Vac
Singole uscite: 24V/3.0A
Alta efficienza: 85%
Linea regolamento: ≤±2%
Regolamento del carico: ≤±2%
Ripple&noise basso: ≤100mV
protezione di cortocircuito
Uscita sopra protezione di tensione
Input sopra protezione di tensione
Sopra protezione di temperatura
Naturale raffreddi
Panoramica del prodotto
Questo uso del convertitore di AC-DC ha avanzato l'elaborazione di potere, il controllo e le tecnologia d'imballaggio per fornire la convenienza della prestazione, della flessibilità, dell'affidabilità e di una componente matura di potere. La commutazione ad alta frequenza fornisce la densità di alto potere alta efficienza a basso rumore e.
Caratteristiche elettriche
Caratteristiche d'ingresso
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Tensione in ingresso stimata |
110 |
|
240 |
VCA |
|
Gamma di tensione in ingresso di CA |
90 |
|
265 |
VCA |
|
Gamma di frequenza dell'input di CA |
47 |
|
63 |
Hertz |
|
Corrente di afflusso dell'input |
|
|
60 |
A |
Tensione in ingresso massima, 25℃, primo inizio |
Efficienza |
84 |
85 |
|
% |
Tensione in ingresso stimata, carico nominale |
Caratteristiche di uscita
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Gamma di tensione in uscita |
23,5 |
24 |
24,5 |
VCC |
|
|
Gamma della corrente d'uscita |
0 |
|
3 |
A |
|
|
Linea regolamento |
|
|
±2 |
% |
|
|
Regolamento del carico |
|
|
±2 |
% |
|
|
Stabilizzazione di tensione precisione |
|
|
±2 |
% |
|
|
Regolazione della temperatura |
|
±0.02 |
|
%/°C |
Sopra la gamma di temperatura di funzionamento |
|
Ondulazione & rumore |
|
|
100 |
sistemi MV |
Una larghezza di banda di 20 megahertz. uscita con la corrente nominale ceramica del condensatore elettrolitico 10uF e del condensatore 0.1uF in pieno. |
|
Reazione dinamica |
Deviazione |
|
|
±5 |
% |
25% - 50% a 25% Iout massimo, 50% - 75% a 50% Iout massimo, 2.5A/us |
Tempo di sistemazione |
|
|
300 |
noi |
Al nom di dentro 1% Vout. |
|
Tempo di ritardo d'apertura |
|
|
8 |
s |
220Vac, pieno carico |
|
Overshoot di tensione in uscita |
|
|
±5 |
% |
|
|
Capacità di uscita |
|
1000 |
|
μF |
|
|
Segnale di TTL |
3 |
|
12 |
V |
Ad alto livello, approvazione dell'uscita |
|
-0,3 |
|
1 |
V |
A basso livello, venire a mancare dell'uscita |
Caratteristiche di protezione
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Input sopra protezione di tensione |
Protegga la tensione |
275 |
|
300 |
VCA |
|
Tensione di recupero |
265 |
|
280 |
VCA |
|
|
Uscita sopra protezione di tensione |
26 |
|
28 |
VCC |
Tensione costante |
|
Protezione di cortocircuito |
|
|
10 |
mΩ |
Singhiozzo |
|
Protezione a temperatura eccessiva |
|
Richiesto per ricominciare |
Caratteristiche generali
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
MTBF |
100 |
|
|
KHrs |
Input stimato, pieno carico, 25℃ |
Caratteristiche ambientali
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Temperatura di funzionamento |
-30 |
|
+70 |
℃ |
|
Temperatura di stoccaggio |
-40 |
|
+85 |
℃ |
|
Umidità relativa |
5 |
|
95 |
% |
|
Umidità di stoccaggio |
10 |
|
95 |
% |
|
Altitudine |
|
|
3000 |
m. |
|
Pressione atmosferica |
70 |
|
106 |
KPa |
|
Caratteristiche di sicurezza
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Tensione di isolamento |
Input ad uscita |
1500 |
|
|
VCA |
10mA/1min, nessun effetto ad arco e ripartizione |
Input a terra |
1500 |
|
|
VCA |
||
Uscita a terra |
500 |
|
|
VCC |
10mA/1min, nessun effetto ad arco e ripartizione |
|
Resistenza di isolamento |
Input ad uscita |
10 |
|
|
MΩ |
500Vdc/1min, pressione atmosferica normale, umidità di 90% |
Corrente di perdita |
Input a terra |
|
|
1,5 |
mA |
240Vac, stato normale |
Caratteristiche di contabilità elettromagnetica
Oggetto |
Norme |
Circostanze |
Note |
|
CE |
EN55022 |
Classe B |
Superi la prova del sistema |
|
RI |
EN55022 |
Classe B |
Superi la prova del sistema |
|
Armonico |
EN61000-3-2 |
Requisiti delle lampade di tipo C |
Criterio B |
|
Fluttuazioni e luce intermittente di tensione |
EN61000-3-3 |
Requisiti di attrezzature della classe A |
Criterio B |
|
Impulso |
EN61000-4-5 |
Modo differenziale ±2KV, mode±4KV comune |
Criterio B |
|
IMMERSIONE |
EN61000-4-11 EN55024 |
Immersione di tensione a 0%Ut, 10ms |
Criterio B, prova alle fasi 0, 90, 180 e 270 |
|
Immersione di tensione a 40%Ut, 20ms |
||||
Immersione di tensione a 70%Ut, 50ms |
||||
ESD |
Scarico dell'aria |
EN61000-4-2 |
±8KV |
Criterio B |
Scarico del contatto |
EN61000-4-2 |
±4KV |
Criterio B |
Note:
Criterio A: Prestazione normale durante e dopo la prova.
Criterio B: La protezione o la risistemazione a bassa tensione non è permessa. La fluttuazione temporanea di tensione in uscita cessa dopo che le perturbazioni cessa e da cui il EUT recupera la sua prestazione normale automaticamente. Durante la prova del sistema, la fluttuazione o la risistemazione di tensione in uscita non è permessa anche.
Criterio C: La perdita temporanea di uscita è permessa, ma l'hardware non può essere danneggiato. Il EUT recupera automaticamente la sua prestazione normale o l'intervento dell'operatore.
Criterio R: La perdita di uscita che non è ricuperabile è permessa. La componente protettiva primaria (fusibile) può essere danneggiata. Il EUT recupera la sua prestazione normale dopo sostituisce la componente nociva.
Profilo meccanico
Length×width×heigth: 4.72×2.99×0.94 (dentro),
Designazioni del connettore
Pin no. |
Nome |
Funzione |
1 |
VO+ |
Tensione in uscita positiva |
2 |
Terra |
Tensione in uscita negativa |
3 |
TTL |
Segnale di TTL |
4 |
N |
Input di CA |
5 |
L |
Input di CA |
6 |
FG |
La terra |
