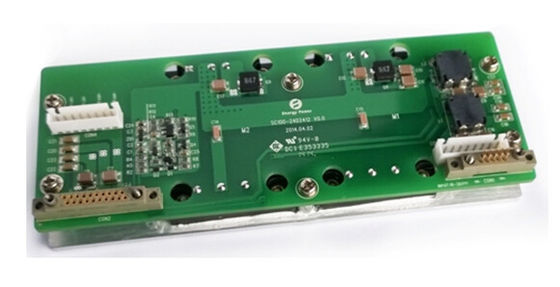

Uscita 24V12V SC100-24D2412 delle alimentazioni elettriche di AC-DC 100W
Caratteristiche fondamentali
Gamma dell'input: 18~36Vdc
Uscite doppie: 24V/2.5A, 12V/3.33A
Alta efficienza: 90%
Linea regolamento: ≤±1%
Regolamento del carico: ≤±1%
Ripple&noise basso: ≤±1%
Permetta al controllo (inserita/disinserita)
Tensione di isolamento: 1500Vdc
Protezione di cortocircuito di modo del singhiozzo
Uscita sopra protezione corrente
Naturale raffreddi
Panoramica del prodotto
Questo uso del convertitore cc-cc ha avanzato l'elaborazione di potere, il controllo e le tecnologia d'imballaggio per fornire la convenienza della prestazione, della flessibilità, dell'affidabilità e di una componente matura di potere. La commutazione ad alta frequenza fornisce la densità di alto potere alta efficienza a basso rumore e. La struttura di alluminio della piastra di base fornisce la prestazione termica straordinaria.
Caratteristiche elettriche
Caratteristiche d'ingresso
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Gamma di tensione in ingresso |
18 |
24 |
36 |
VCC |
|
Corrente di ingresso massima |
|
|
6,5 |
A |
Tensione in ingresso minima, pieno carico |
Efficienza |
|
90 |
|
% |
Tensione in ingresso stimata, carico nominale |
Caratteristiche di uscita
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
||
Gamma di tensione in uscita |
24V |
23,52 |
24 |
24,48 |
VCC |
|
|
12V |
11,76 |
12 |
12,24 |
VCC |
|
||
Gamma della corrente d'uscita |
24V |
0 |
|
2,5 |
A |
|
|
12V |
0 |
|
3,33 |
A |
|
||
Linea regolamento |
|
|
±1 |
% |
|
||
Regolamento del carico |
|
|
±1 |
% |
|
||
Ondulazione & rumore |
24V |
|
|
240 |
sistemi MV |
Input stimato, pieno carico, una larghezza di banda di 20 megahertz |
|
12V |
|
|
120 |
sistemi MV |
Input stimato, pieno carico, una larghezza di banda di 20 megahertz |
||
Reazione dinamica |
Deviazione |
|
|
±4 |
% |
25% - 50% a 25% Iout massimo, 50% - 75% a 50% Iout massimo, 1A/us |
|
Tempo di sistemazione |
|
|
300 |
noi |
Al nom di dentro 1% Vout. |
||
Overshoot di tensione in uscita |
|
|
5 |
% |
|
||
Capacità di uscita |
24V |
|
|
1800 |
μF |
|
|
12V |
|
|
3000 |
μF |
|
||
Permetta al controllo |
|
|
|
|
Commutatore esterno |
||
Nota: Un commutatore esterno controlla la funzione di permettere. Premi una volta il commutatore sotto tensione in ingresso sulla circostanza, il potere di volontà del modulo sopra. Premi ancora il commutatore, il modulo spegnerà.
Caratteristiche di protezione
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Uscita sopra protezione del carico |
24V |
2,75 |
|
4,5 |
A |
Singhiozzo |
12V |
3,5 |
|
6,5 |
A |
||
Protezione di cortocircuito |
|
|
10 |
mΩ |
Singhiozzo |
Caratteristiche ambientali
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Temperatura di funzionamento |
-20 |
|
+60 |
℃ |
|
Temperatura di stoccaggio |
-40 |
|
+85 |
℃ |
|
Umidità relativa |
20 |
|
90 |
% |
|
Umidità di stoccaggio |
10 |
|
95 |
% |
|
Altitudine |
|
|
3000 |
m. |
|
Caratteristiche di sicurezza
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Tensione di isolamento |
Input ad uscita |
1500 |
|
|
VCC |
1mA/1min, nessun effetto ad arco e ripartizione |
Input a terra |
1500 |
|
|
VCA |
||
Uscita a terra |
500 |
|
|
VCC |
1mA/1min, nessun effetto ad arco e ripartizione |
|
Resistenza di isolamento |
Input ad uscita |
100 |
|
|
MΩ |
500Vdc/1min, pressione atmosferica normale, umidità di 90% |
Conformità di norme
Norme |
Note |
MIL-STD-704 |
|
MIL-STD-1399 |
|
MIL-STD-810 |
|
EN60950 |
|
GB4943 |
|
IEC 61000-4-2 |
|
Informazioni fisiche
Profilo meccanico
Length×width×heigth: 160×60×26 (millimetro), 6.3×2.36×1.02 (dentro),
Designazioni di Pin
Si collegano/spec. |
Pin no. |
Nome |
CON1/CY59T10BJ |
1,6 |
Vin+ |
2,3,4,7,8,9 |
Il NU |
|
5,10 |
VIN- |
|
CON2/CY59Z20BJ |
1 |
24V2 (Vout-) |
11 |
24V2 (Vout+) |
|
2 |
ON/OFF1 |
|
12 |
ON/OFF2 |
|
3,4,5,8,13,14,15,18 |
Il NU |
|
6,16 |
24V1 (Vout-) |
|
7,17 |
24V1 (Vout+) |
|
9,19 |
12V (Vout-) |
|
10,20 |
12V (Vout+) |
Note di applicazione: Vari note di applicazione e Libri Bianchi tecnici possono essere scaricati nel formato pdf dal nostro sito Web.
