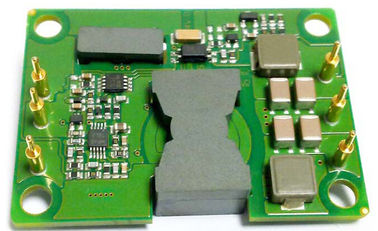

Ampio ‐ della gamma 18 dell'input i convertitori cc-cc 50W XD50-24DB15-POC da 36 volt

Uscita 15V XD50-24DB15-POC dei convertitori cc-cc 50W

Caratteristiche:

Ampia gamma dell'input: 18 ‐ 36 V

Potenza di uscita: 50W

Alta efficienza di conversione: 90%

Linea regolamento a: ±1%

Regolamento del carico a: ±1%

Input nell'ambito del ‐ della serratura di tensione del ‐ fuori

Uscita sopra protezione della corrente del ‐

Protezione di cortocircuito di modo del singhiozzo

Uscita sopra protezione di tensione del ‐

Permetta al controllo (inserita/disinserita)

Tensione di isolamento (input ad uscita): 1500Vdc

Panoramica del prodotto:

Potere avanzato di uso di questi di CC del ‐ di CC moduli del convertitore

elaborando, controllo e tecnologia d'imballaggio a

fornisca la prestazione, la flessibilità, l'affidabilità ed il costo

efficacia di una componente matura di potere. Alto

la commutazione attiva del morsetto di frequenza fornisce l'alto potere

densità con alta efficienza a basso rumore e.

1. Caratteristiche elettriche

1,1 Valutazioni massime assolute

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione in ingresso			45	VCC	Continuo, non operante
			40	VCC	Continuo, funzionando
			45	VCC	Tensione di impulso,<100ms>
Tensione di isolamento			2000	VCC	Input ad uscita
Temperatura di funzionamento	-40		100	℃	In considerazione della temperatura del PWB
Temperatura di stoccaggio	-55		115	℃
Permetta - alla tensione di Vin	-2		10	VCC

1,2 Caratteristiche d'ingresso

Parametro	Min	Tipo	Massimo	Unità	Note
Gamma di tensione in ingresso di funzionamento	18	24	36	VCC
Serrata di Sotto-Tensione dell'input		17,5	17,9	VCC	Punto di recupero
	16	16,5		VCC	Protegga il punto
Corrente di ingresso massima			3,5	A	Min di Vin, pieno carico dell'uscita
Efficienza		89		%	Input stimato; carico nominale
Dissipazione, standby		4		W	Nessun carico

1,3 Caratteristiche di uscita

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione in uscita del punto vincente	+14,85	+15,00	+15,15	VCC	+Vout	Tensione in ingresso stimata, piccolo carico
	-14,50	-15,00	-15,50	VCC	- Vout
Gamma di tensione in uscita	+14,80	+15,00	+15,20	VCC	+Vout
	-14,40	-15,00	-15,60	VCC	- Vout
Gamma della corrente d'uscita	0,2		1,7	A	+Vout
	0,2		1,7	A	- Vout
Voltage Regulation			±1	%	+Vout
			±4	%	- Vout
Regolamento del carico			±1	%	+Vout
			±4	%	- Vout
Protezione di sovracorrente dell'uscita		2,4		A	+Vout	90% della tensione della potenza nominale
		2,4		A	- Vout
Breve corrente di Circui dell'uscita	0		5	A	+Vout
	0		5	A	- Vout
RMS		15		sistemi MV	+Vout	Input nominale; pieno carico; 20MHz, larghezza di banda
		15		sistemi MV	- Vout
da picco a picco		50		sistemi MV	+Vout
		50		sistemi MV	- Vout
Carico capacitivo dal themachine			2200	μF	+Vout
			2200	μF	- Vout

1,4 Caratteristiche di reazione dinamica

Parametro	Min	Tipo	Massimo	Unità	Note
Cambi nella corrente d'uscita		450		sistemi MV	+Vout	Carichi change50%~75%~50% Iout massimo, di/dt= 0.1A/μS
		450		sistemi MV	- Vout
		450		sistemi MV	+Vout	Carico change50%~75%~50% Iout massimo, di/dt= 0.5A/μS
		450		sistemi MV	- Vout
Tempo di recupero dinamico			300	noi
Tempo d'apertura		5		spettrografia di massa
Overshoot di Giro-fuori			5	%

1,5 Caratteristiche funzionali

Parametro	Min	Tipo	Massimo	Unità	Note
Frequenza di commutazione	180	200	230	Chilociclo
Permetta alla corrente			1	mA
Permetta a (INSERITA/DISINSERITA)	1		15	VCC	Su control, logica alta o galleggiare
	-0,5		0,3	VCC	Fuori control, logica bassa
Protezione di sovraccarico	110		130	%
Protezione di cortocircuito)			65	mΩ	Modo del singhiozzo, dal recupero

1,6 Caratteristiche di isolamento

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione di isolamento	1500			VCC	Input ad uscita
	1500			VCC	Alla base
	500			VCC	Fuori alla base
Resistenza di isolamento	100			MΩ	A 500VDC per provarlo una volta atmosferico la pressione e la destra è 90%
Capacità di isolamento		1000		PF

caratteristiche 2.General

Parametro	Min	Tipo	Massimo	Unità	Note
Peso		25		g
MTBF	1			MHrs	TR-NWT-000332; carico di 80%, 300LFM, Tum 40℃

caratteristiche 3.Environmental

Parametro	Min	Tipo	Massimo	Unità	Note
Temperatura di funzionamento	-40		100	℃	Temperatura estesa e bassa del PWB
Temperatura di stoccaggio	-55		105	℃	Ambientale
Coefficiente di temperatura			±0.02	%/℃
Umidità	20		95	%R.H.	Umidità

conformità 4.Standards

Parametro	Note
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. LAVORO WAVE

Figura 1: Efficienza a tensione in uscita nominale contro il carico
corrente per il minimo, il termine nominale e l'input massimo
tensione a 25°C.

Figura 2: Efficienza a tensione in uscita nominale e
potere stimato di 60% contro il tasso del flusso d'aria per aria ambientale
temperature di 25°C.

Figura 3: Curve riducenti le imposte potenza di uscita massime contro.
temperatura dell'aria ambiente per i tassi del flusso d'aria di 0 LFM
con 400 LFM con aria che scorre dal pin 1 per pin 3
(tensione in ingresso nominale).

Figura 4: Ondulazione di tensione in uscita a tensione in ingresso nominale
e corrente del carico nominale (20 mV/div). Capacità del carico:
condensatore ceramico 0.1μF e condensatore di tantalio 10μF.
Larghezza di banda: 20 megahertz.

Figura 5: Diagramma termico del carico del convertitore in pieno
corrente (50W) con aria 25°C che scorre al tasso di
200 LFM. L'aria sta scorrendo attraverso il convertitore
dal pin 3 per pin 1 (tensione in ingresso nominale).

Figura 6: Diagramma termico del carico del convertitore in pieno
corrente (50W) con aria 25°C che scorre al tasso di
200 LFM. L'aria sta scorrendo attraverso il convertitore da
input ad uscita (tensione in ingresso nominale).

Figura 7: Carico d'apertura del passeggero in pieno (carico resistivo)
(10ms/div). Tensione in ingresso pre-applicata.
Ch1: Vout1 (10V/div); Ch2: Vout2 (10V/div);
Ch3: Input INSERITA/DISINSERITA (1V/div).

Figura 8: Carico di tempo di caduta di arresto in pieno (10 ms/div).
Ch1: Vout1 (10V/div); Ch2: Vout2 (10V/div);
Ch3: Input INSERITA/DISINSERITA (1V/div).

Figura 9: Risposta di tensione in uscita apunto-cambiamento dentro
corrente del carico (50%-75%-50% di Iout (massimo); dI/dt =
0.5A/μs). Cappuccio del carico: 10μF, tantalio di 100mΩ esr
condensatore e condensatore ceramico 0.1μF.
Ch 1: Vout1 (200mV/div)

Figura 10: Risposta di tensione in uscita apunto-cambiamento nel carico
corrente (50%-75%-50% di Iout (massimo): dI/dt = 0.5A/μs).
Cappuccio del carico: 10μF, condensatore di tantalio di 30 mΩ esr e 1μF
cappuccio ceramico. Ch 2: Vout2 (200mV/div).

informazioni 6.Physical
6,1 Profilo meccanico

Note:
1. Tutti i perni sono (1.02mm) diametro con. (2.2mm) spalle del contrappeso del diametro.
2.Tolerances: x.x ±0.5mm, x.xx ±0.25mm

6,2 Designazioni di Pin

Pin no.	Nome	Funzione
1	Permetta a	L'input di TTL per girare il convertitore in funzione e a riposo, fornito di rimandi a Vin (-), con interno tira su.
2	Vin (-)	Tensione in ingresso negativa
3	Vin (+)	Tensione in ingresso positiva
4	Vout (+)	Tensione in uscita positiva
5	COM	Terra
6	Disposizione	Tensione in uscita negativa
