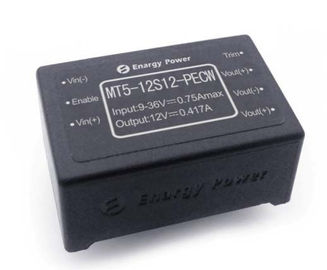

Moduli ad alta frequenza MT5-12S12-PECW del convertitore cc-cc dell'alimentazione elettrica di potere militare 5W 12V

Moduli ad alta frequenza MT5-12S12-PECW del convertitore cc-cc dell'alimentazione elettrica di potere militare 5W 12V

Dettaglio rapido

Luogo d'origine: La Cina

Marca commerciale: Enargy

Numero di modello: MT5-12S12-PECW

Potenza di uscita: 5W

Gamma di temperatura di funzionamento: -40~100℃

Gamma di tensione in ingresso: 9-36Vdc

Tensione in uscita: 12Vdc

Efficienza: 88%

Dimensione (L*W*H): 32.0*21.0*13.0mm

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1pcs

Prezzo: Negoziato

Termine di consegna: Negoziato

Abilità del rifornimento: 1000Pcs/week

Caratteristiche fondamentali

· Potenza di uscita: 5W

· Ampia gamma dell'input: 9-36Vdc

· Alta efficienza di conversione: 88%

· Linea regolamento a ±0.5%

· Regolamento del carico a ±1.0%

· Tensione di isolamento: 1,500V

· Permetta al controllo (INSERITA/DISINSERITA)

· Produca la protezione di sovracorrente

· Protezione di cortocircuito di modo del singhiozzo

· Protezione a temperatura eccessiva

· Serrata di sotto-tensione dell'input

· Disposizione -8~+ di tensione in uscita 10% Vout

Panoramica del prodotto

L'uso di questi moduli del convertitore cc-cc ha avanzato l'elaborazione di potere, il controllo e le tecnologia d'imballaggio per fornire la convenienza della prestazione, della flessibilità, dell'affidabilità e di una componente matura di potere. La commutazione attiva ad alta frequenza del morsetto fornisce la densità di alto potere alta efficienza a basso rumore e.

1. Caratteristiche elettriche

1,1 Valutazioni massime assolute

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione in ingresso			45	VCC	Continuo, non operante
			36	VCC	Continuo, funzionando
			45	VCC	Protezione transitoria di funzionamento,<100ms>
Tensione di isolamento					Input ad uscita
Temperatura di funzionamento	-40		100	℃	In considerazione della temperatura del PWB
Temperatura di stoccaggio	-65		125	℃
Permetta a a tensione di Vin-	-0,5		10	VCC

1,2 Caratteristiche d'ingresso

Parametro	Min	Tipo	Massimo	Unità	Note
Gamma di tensione in ingresso	9	12	36	VCC
Serrata di Sotto-Tensione		8,6	8,8	VCC	Punto di recupero
	8	8,2		VCC	Protegga il punto
Corrente di ingresso massima			0,75	A	Min di Vin dell'input, pieno carico dell'uscita
Efficienza		86		%	Input stimato; Carico nominale
Dissipazione, standby		0,7		W	Nessun carico

1,3 Caratteristiche di uscita

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione in uscita del punto vincente	11,85	12,00	12,15	VCC	Input nominale. Non produca carico
Gamma di tensione in uscita	11,75	12,00	12,25	VCC
Gamma della corrente d'uscita	0,01		0,417	A
Linea regolamento		±0.02	±0.50	%
Regolamento del carico		±0.5	±1.0	%
Limite corrente	0,45	0,55		A	Tensione in uscita 95% del termine nominale
Ondulazione (RMS)		10		sistemi MV	Input nominale; pieno carico; Una larghezza di banda di 20 megahertz.
Rumore (da picco a picco)		65		sistemi MV
Cappuccio dell'uscita massima			1200	μF

1,4 Caratteristiche di reazione dinamica

Parametro	Tipo	Unità	Note
Cambi nella corrente d'uscita	200	sistemi MV	50% - 75% a 50% Iout massimo; (di/dt= 0.1A/µs).
	200	sistemi MV	50% - 75% a 50% Iout massimo; (di/dt= 0.25A/µs).
Tempo di recupero dinamico	200	µS
Tempo di aumento dell'uscita	50	spettrografia di massa	A partire da vin all'aumento del vout a 90%
Overshoot di Giro-fuori	5	%

1,5 Caratteristiche funzionali

Parametro	Min	Tipo	Massimo	Unità	Note
Frequenza di commutazione	180	200	220	Chilociclo
Disposizione di tensione in uscita			10	% di Vout	Disposizione su
	5				Disposizione giù
Permetta alla tensione			0,5	mA
Permetta alla logica (INSERITA/DISINSERITA) del positivo di controllo	2,5		10	VCC	Su Control, logica alta o galleggiare
	-0,5		1,5	VCC	Fuori Control, logica bassa
Protezione di sovraccarico					Il modo corrente, pulsa corrente (carico rared 100%)
Protezione di cortocircuito			100	mΩ	Modo del singhiozzo, dal recupero
Protezione a temperatura eccessiva		105		℃	Tipo: Non Chiusura, Automatico-Recupero; Soglia, temperatura del PWB
		90		℃	Punto di recupero

1,6 Caratteristiche di isolamento

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione di isolamento			1500	VCC	Input ad uscita
			1500	VCC	Alla base
			500	VCC	Fuori alla base
Resistenza di isolamento	100			MΩ	A 500VDC per provarlo quando la pressione atmosferica e la destra è 90%
Capacità di isolamento		1000		PF

2. Caratteristiche generali

Parametro	Min	Tipo	Massimo	Unità	Note
Peso		20		Oz (g)
MTBF (calcolato)	0,1			MHrs	TR-NWT-000332; carico di 80%, 300LFM, tum 40℃

3. Caratteristiche ambientali

Parametro	Min	Tipo	Massimo	Unità	Note
Temperatura di funzionamento	-40		100	℃	Temperatura bassa del PWB
Temperatura di stoccaggio	-65		125	℃	Temperatura ambiente
Coefficiente di temperatura			±0.02	%/℃
Umidità	20		95	%R.H.

4. Conformità di norme

MIL-STD-704

MIL-STD-1399

MIL-STD-810

UL/cUL60950

EN60950

GB4943

IEC 61000-4-2

5. Wave tipico e curve

Figura 1: Efficienza a tensione in uscita nominale contro la corrente del carico per il minimo, il termine nominale e la tensione in ingresso massima a 25°C.

Figura 2: Efficienza a tensione in uscita nominale ed a potere stimato di 60% contro il tasso del flusso d'aria per le temperature dell'aria ambiente di 25°C.

Figura 3: Curve riducenti le imposte potenza di uscita massime contro la temperatura dell'aria ambiente per i tassi del flusso d'aria di 0 da LFM a 400 LFM con aria che scorre dal pin 3 pin1 (tensione in ingresso nominale).

Figura 4: Ondulazione di tensione in uscita alla corrente nominale di tensione in ingresso e del carico nominale. Capacità del carico: condensatore ceramico 0.1μF e condensatore di tantalio 10μF. Larghezza di banda: 20 megahertz.

Figura 5: La temperatura ambiente è 25 ℃, il carico portato dal carico (potere 13W), la mappa di registrazione di immagini termiche.

Figura 6: Carico d'apertura del passeggero in pieno (carico resistivo) (200 ms/div). Tensione in ingresso pre-applicata. Ch1: Vout (5V/div); Ch2: Input INSERITA/DISINSERITA (2V/div)

Figura 7: Carico di tempo di caduta di arresto in pieno (2ms/div). Ch1: Vout (5V/div); Ch2: Input INSERITA/DISINSERITA (2V/div)

Figura 8: Risposta di tensione in uscita apunto-cambiamento nella corrente del carico (50%-75%-50% di Iout (massimo); dI/dt = 0.1A/μs). Cappuccio del carico: 10μF, condensatore di tantalio di 100 mΩ esr e condensatore ceramico 1μF. Ch1: Vout (100mV/div).

Figura 9: Risposta di tensione in uscita apunto-cambiamento nella corrente del carico (50%-75%-50% di Iout (massimo): dI/dt = 2.5A/μs). Cappuccio del carico: 220μF, condensatore di tantalio di 30 mΩ esr e condensatore ceramico 1μF. Ch1: Vout (100mV/div).

6. Informazioni fisiche

6,1 Profilo meccanico

Note: 1. Tutti i altri perni sono diametro 2. Pin4 di 0.6mm e Pin6 sono il collegamento parallelo. L'utente potrebbe raggiungere la funzione Vout (+) se colleghi il perno due o entrambi. 3. Tolleranze: x.xx±0.02 dentro. (x.x±0.5mm) .x.xxx±0.010 dentro. (x.xx±0.25mm)

6,2 Designazioni di Pin

Pin no.	Nome	Funzione
1	Vin (-)	Tensione in ingresso negativa
2	Permetta a	L'input di TTL per girare il convertitore in funzione e a riposo, fornito di rimandi a Vin (-), con interno tira su.
3	Vin (+)	Tensione in ingresso positiva
4	Vout (+)	Tensione in uscita positiva
5	Vout (-)	Tensione in uscita negativa
6	Vout (+)	Tensione in uscita positiva
7	Disposizione	Disposizione di tensione in uscita
