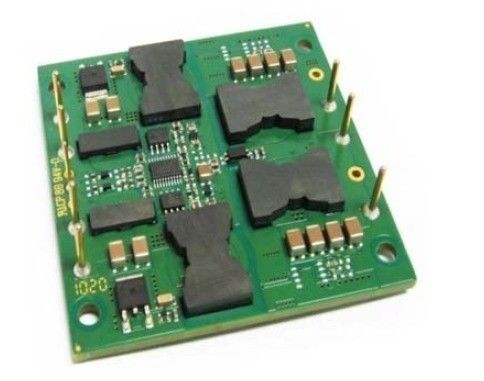

le alimentazioni elettriche di potere militare 150W hanno prodotto 12 volt/18 - input di CC 36V JS150-24S12-POC

Uscita 12V JS150-24S12-POC dell'alimentazione elettrica di potere militare 150W

Caratteristiche fondamentali

Potenza di uscita: 150W

Ampia gamma dell'input: 18-36Vdc

Alta efficienza di conversione: 88%

Linea regolamento a ±0.5%

Regolamento del carico a ±0.5%

Frequenza operativa fissa

Tensione di isolamento: 1500V

Permetta al controllo (INSERITA/DISINSERITA)

Produca la protezione di sovraccarico

Protezione di cortocircuito di modo del singhiozzo

Protezione a temperatura eccessiva

Serrata di sotto-tensione dell'input

Disposizione di tensione in uscita: ±10%

Panoramica del prodotto

Elaborazione avanzata di potere di uso di questi moduli del convertitore cc-cc, controllo e tecnologia d'imballaggio per fornire la convenienza di prestazione, di flessibilità, di affidabilità e di una componente matura di potere. La commutazione attiva ad alta frequenza del morsetto fornisce la densità di alto potere alta efficienza a basso rumore e.

L'introduzione del prodotto

La serie di JS è un convertitore a una uscita indipendente regolato che usa la dimensione non standard del pacchetto del mattone dell'industria. L'alta efficienza molto è un risultato di topologia brevettata CORP di ENARGY che usa la rettifica sincrona e una progettazione innovatrice della costruzione per minimizzare la dissipazione di calore e per concedere estremamente le densità di alto potere. Il potere dissipato dal convertitore è così basso che un dissipatore di calore non è richiesto, che comprime il costo, peso, altezza e sforzo di applicazione. Tutte componenti di controllo e di potere sono montate al substrato a più strati del PWB con la tecnologia del supporto della superficie del highyield, con conseguente prodotto più affidabile.

1. Caratteristiche elettriche

·Le caratteristiche elettriche si applicano sopra il raggio d'azione completo di tensione in ingresso, del carico dell'uscita e della temperatura della base di appoggio, salvo specificazione contraria. Tutte le temperature si riferiscono alla temperatura di funzionamento al centro della base di appoggio. Tutta la prova di dati a Ta=25oC esclude la definizione particolare.

1,1 Valutazioni massime assolute

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione in ingresso			38	VCC	Continuo, non operante
			36	VCC	Continuo, funzionando
			38	VCC	Protezione transitoria di funzionamento,<100ms>
Tensione di isolamento			2000	VCC	Input ad uscita
Temperatura di funzionamento	-40		100	℃
Temperatura di stoccaggio	-55		105	℃
Permetta a a tensione di Vin-	-2,0		10	VCC

1,2 Caratteristiche d'ingresso

Parametro	Min	Tipo	Massimo	Unità	Note
Gamma di tensione in ingresso	18	24	36	VCC	Continuo
Serrata di Sotto-Tensione		16,8	17,8	VCC	Soglia d'apertura
	15,3	16,2		VCC	Soglia di Giro-fuori
Corrente di ingresso massima			11	A	Pieno carico; input 18Vdc
Efficienza		88		%	Pieno carico, tensione in ingresso di valutazione, Figure 1-4
Dissipazione		3		W	Minuti Carico
Corrente di ingresso disabile		10		mA	Permetta al minimo del perno
Raccomandi l'input esterno Capacità		100		μF	Esr tipico 0.1-0.2Ω

1,3 Caratteristiche di uscita

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione in uscita del punto vincente	11,88	12,00	12,12	VCC	Input nominale; Nessun carico
Gamma di tensione in uscita	11,76	12,00	12,24	VCC
Gamma della corrente d'uscita	0,1		12,5	A	Conforme a ridurre le imposte del termale; Figure 5-8
Linea regolamento		±0.02	±0.50	%	Linea bassa all'alta linea; pieno carico
Regolamento del carico		±0.02	±0.50	%	Carico minimo al pieno carico; input nominale
Regolazione della temperatura		±0.03	±0.05	%/°C	Sopra la gamma di temperatura di funzionamento
Limite corrente	13,75	15	16,3	A	Tensione in uscita 95% del termine nominale
Corrente di cortocircuito	0,1	15	16,3	A	Tensione in uscita <250 mV="">
Ondulazione (RMS)		20		sistemi MV	Input nominale; pieno carico; 20 megahertz larghezza di banda, figura 13
Rumore (da picco a picco)		120		sistemi MV
Cappuccio dell'uscita massima.		8000		μF	Input nominale; pieno carico
Disposizione di tensione in uscita			±10	%	Input nominale; pieno carico;

1,4 Caratteristiche di reazione dinamica

Parametro	Min	Tipo	Massimo	Unità	Note
Cambi nella corrente d'uscita (di/dt= 0.1A/μs)		360		sistemi MV	50% - 75% a 50% Iout massimo; Figura 11
Cambi nella corrente d'uscita (di/dt= 2.5A/μs)		480		sistemi MV	50% - 75% a 50% Iout massimo; Figura 12
Tempo di sistemazione		200		μS	Al nom di dentro 1% Vout.
Tempo d'apertura		10		spettrografia di massa	Pieno carico; Nom di Vout=90%. Figura 9
Tempo di caduta di arresto		300		μS	Pieno carico; Nom di Vout=10%. Figura 10
Overshoot di tensione in uscita			3	%

1,5 Caratteristiche funzionali

Parametro	Min	Tipo	Massimo	Unità	Note
Frequenza di commutazione	180	200	220	Chilociclo	Fase di regolamento e fase di isolamento
Disposizione (Pin8)					Disposizione di tensione (Pin8)
Disposizione di tensione in uscita			10	%	Disposizione su, toVout di Pin della disposizione (-)
	10			%	Disposizione giù, Pin della disposizione a Vout (+)
Permetta al controllo (INSERITA/DISINSERITA) (Pin4)					Vedi la parte 7,1
Permetta alla tensione Permetta alla corrente di fonte		5		VCC	Permetta al galleggiamento del perno
		1		mA
Permetta al controllo (INSERITA/DISINSERITA) Logica positiva	5		10	VCC	Su Control, logica alta o galleggiare
	-0,5		2,0	VCC	Fuori Control, logica bassa
Protezione di sovraccarico	110	120	130	%	Corrente-Modo, impulso dalla corrente di impulso Soglia di limite, (carico di %Rated)
Protezione di cortocircuito		80		mΩ	Tipo: Modo del singhiozzo, Non Chiudente, Automatico-Recupero, soglia, cortocircuito Resistenza
A temperatura eccessiva Protezione		105		℃	Tipo: Non Chiusura, Automatico-Recupero; Soglia, temperatura del PWB
		15		℃	Isteresi

1,6 Caratteristiche di isolamento

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione di isolamento	1500			VCC	Input ad uscita
	1500			VCC	Input alla base
	500			VCC	Uscita alla base
Resistenza di isolamento	10			MΩ	A 500Vdc per provarlo quando la pressione atmosferica e la destra è 90%
Capacità di isolamento		1000		PF

2. Caratteristiche generali

Parametro	Min	Tipo	Massimo	Unità	Note
Peso		3.5(99)		Oz (g)	Incapsulato
MTBF (calcolato)	1			MHrs	TR-NWT-000332; carico di 80%, 300LFM, Tum 40℃

3. Caratteristiche ambientali

Parametro	Min	Tipo	Massimo	Unità	Note
Temperatura di funzionamento	-40		+100	℃	Temperatura estesa e bassa del PWB
Temperatura di stoccaggio	-55		+105	℃	Ambientale
Coefficiente di temperatura			±0.05	%/℃
Umidità	20		95	%R.H.	Umidità relativa, senza condensazione

4. Conformità di norme

Parametro	Note
UL/cUL60950
EN60950
GB4943
Prova della fiamma dell'ago (IEC 695-2-2)	Provi di intera assemblea; bordo & componenti di plastica UL94V-0 compiacenti
IEC 61000-4-2

5. Specificazione di qualificazione

Parametro	Note
Vibrazione	10-55Hz spazzata, 1 min./spazzata, 120 spazzate per l'asse 3
Scossa meccanica	min 100g, 2 cali nella x e asse y, 1 calo nell'asse di z
Freddo (in funzione)	Annuncio IEC60068-2-1
Calore umido	IEC60068-2-67 CY
Riciclaggio di temperatura	-40°C a 100°C, rampa 15°C/min., 500 cicli
Potere/riciclaggio termico	Vin = min a massimo, pieno carico, 100 cicli
Marginalità di progettazione	Tmin-10°C a Tmax+10°C, 5°C fa un passo, Vin = min a massimo, carico 0-105%
Prova di vita	95% ha valutato Vin ed il carico, unità a ridurre le imposte sul punto, 1000 ore
Solderability	IEC60068-2-20

6. Wave tipico e curve

Figura 1: Efficienza a tensione in uscita nominale contro la corrente del carico per il minimo, il termine nominale e la tensione in ingresso massima a 25°C.

Figura 2: Efficienza a tensione in uscita nominale ed a potere stimato di 60% contro il tasso del flusso d'aria per le temperature dell'aria ambiente di 25°C, di 40°C e di 55°C (tensione in ingresso nominale).

Figura 3: Dissipazione di potere a tensione in uscita nominale contro la corrente del carico per il minimo, il termine nominale e la tensione in ingresso massima a 25°C.

Figura 4: Dissipazione di potere a tensione in uscita nominale ed a potere stimato di 60% contro il tasso del flusso d'aria per aria ambientale

temperature di 25°C, di 40°C e di 55°C (tensione in ingresso nominale).

Figura 5: Curve riducenti le imposte potenza di uscita massime contro la temperatura dell'aria ambiente per i tassi del flusso d'aria di 0 da LFM a 400 LFM con aria che scorre dal pin 1 per pin 5 (tensione in ingresso nominale).

Figura 6: Diagramma termico della corrente del carico del convertitore in pieno (150W) con aria 25°C che scorre al tasso di 100 LFM. L'aria sta scorrendo attraverso il convertitore dal pin 1 per pin 5 (tensione in ingresso nominale).

Figura 7: Curve elettrico riducenti le imposte dell'uscita massima contro la temperatura dell'aria ambiente per i tassi del flusso d'aria di 0 da LFM a 400 LFM con aria che scorre dall'input l'uscita (tensione in ingresso nominale).

Figura 8: Diagramma termico della corrente del carico del convertitore in pieno (150W) con aria 25°C che scorre al tasso di 100 LFM. L'aria sta scorrendo attraverso il convertitore da input uscita (tensione in ingresso nominale).

Figura 9: Carico d'apertura del passeggero in pieno (carico resistivo) (20 ms/div). Tensione in ingresso pre-applicata. Ch 1: Vout (5V/div). Ch 2: Input INSERITA/DISINSERITA (5V/div)

Figura 10: Carico di tempo di caduta di arresto in pieno (400 μs/div). Ch 1: Vout (5V/div). Ch 2: Input INSERITA/DISINSERITA (5V/div).

Figura 11: Risposta di tensione in uscita apunto-cambiamento nella corrente del carico (50%-75%-50% di Iout (massimo); dI/dt = 0.1A/μs). Cappuccio del carico: 10μF, condensatore di tantalio di 100 mΩ esr e condensatore ceramico 1μF. Ch 1: Vout (100mV/div).

Figura 12: Risposta di tensione in uscita apunto-cambiamento nella corrente del carico (50%-75%-50% di Iout (massimo): dI/dt = 2.5A/μs). Cappuccio del carico: 470μF, condensatore di tantalio di 30 mΩ esr e cappuccio ceramico 1μF. Ch 1: Vout (100mV/div).

Figura 13: Ondulazione di tensione in uscita alla corrente nominale di tensione in ingresso e del carico nominale (100mV/div). Capacità del carico: condensatore ceramico 1μF e condensatore di tantalio 10μF. Larghezza di banda: 20 megahertz.

7. Informazioni fisiche

7,1 Profilo meccanico

Note:

1. I pin 3 sono 0,040" (1.02mm) diametro.

2. Tutti i altri perni sono 0,060" (1.52mm) diametro.

3. Tolleranze: x.xx±0.02 dentro. (x.x±0.5mm)

x.xxx±0.010 dentro. (x.xx±0.25mm)

7,2 Designazioni di Pin

Pin no.	Nome	Funzione
1	Vin (+)	Tensione in ingresso positiva
2	Vin (+)	Tensione in ingresso positiva
3	Permetta a	L'input di TTL per girare il convertitore in funzione e a riposo, fornito di rimandi a Vin (-), con interno tira su.
4	Vin (-)	Tensione in ingresso negativa
5	Vin (-)	Tensione in ingresso negativa
6	Vout (-)	Tensione in uscita negativa
7	Vout (+)	Tensione in uscita positiva
8	Disposizione	Disposizione di tensione in uscita. Lasci il perno della DISPOSIZIONE aperto per tensione in uscita nominale.
