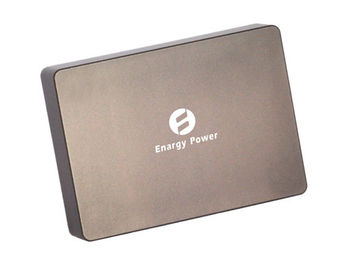

Le alimentazioni elettriche di potere militare hanno isolato la CC all'uscita 12V XD30-12DB12-PEM del convertitore di CC 30W

Uscita 12V XD30-12db12-PEM dei convertitori cc-cc 50W

Caratteristiche:

Ampia gamma dell'input: 9 ‐ 18 V

Potenza di uscita: 50W

Alta efficienza di conversione: 87%

Linea regolamento a: ±1%

Regolamento del carico a: ±1%

Input nell'ambito del ‐ della serratura di tensione del ‐ fuori

Uscita sopra protezione della corrente del ‐

Protezione di cortocircuito di modo del singhiozzo

Uscita sopra protezione di tensione del ‐

Permetta al controllo (inserita/disinserita)

Tensione di isolamento (input ad uscita): 1500V

Panoramica del prodotto

Powerprocessing avanzato uso di questi moduli del convertitore cc-cc, controllo e tecnologia d'imballaggio per fornire il effectivenessof di prestazione, di flessibilità, di affidabilità e di costo una componente matura di potere. Clampswitching attivo ad alta frequenza fornisce la densità di alto potere efficienza a basso rumore del andhigh.

1. Caratteristiche elettriche

1,1 Valutazioni massime assolute

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione in ingresso			22	VCC	Continuo, non operante
			20	VCC	Continuo, funzionando
			22	VCC	Tensione di impulso,<100ms>
Tensione di isolamento			2000	VCC	Input ad uscita
Temperatura di funzionamento	-55		100	℃	In considerazione della temperatura del PWB
Temperatura di stoccaggio	-65		115	℃
Permetta - alla tensione di Vin	-2		10	VCC

1,2 Caratteristiche d'ingresso

Parametro	Min	Tipo	Massimo	Unità	Note
Gamma di tensione in ingresso	9	12	18	VCC
Serrata di Sotto-Tensione dell'input		8,5	8,9	VCC	Punto di recupero
	7,5	8,0		VCC	Protegga il punto
Corrente di ingresso massima			7	A	Min di Vin, pieno carico dell'uscita
Efficienza		86		%	Input stimato; carico nominale
Dissipazione, standby			6	W	Piccolo carico

1,3 Caratteristiche di uscita

Parametro	Min	Tipo	Massimo		Unità	Note
Tensione in uscita del punto vincente	+11,88	+12,00		+12,12	VCC	+Vout	Tensione in ingresso stimata, piccolo carico
	-11,60	-12,00		-12,40	VCC	- Vout
Gamma di tensione in uscita	+11,76	+12,00		+12,24	VCC	+Vout
	-11,50	-12,00		-12,50	VCC	- Vout
Gamma della corrente d'uscita	0,2			2,1	A	+Vout
	0,2			2,1	A	- Vout
Voltage Regulation				±1	%	+Vout
				±4	%	- Vout
Regolamento del carico				±1	%	+Vout
				±4	%	- Vout
Protezione di sovracorrente dell'uscita		2,8			A	+Vout	90% della tensione della potenza nominale
		2,8			A	- Vout
Breve corrente di Circui dell'uscita	0			5	A	+Vout
	0			5	A	- Vout
RMS		15			sistemi MV	+Vout	Input nominale; pieno carico; 20MHz, larghezza di banda
		15			sistemi MV	- Vout
da picco a picco		50			sistemi MV	+Vout
		50			sistemi MV	- Vout
Carico capacitivo dal themachine				1800	μF	+Vout
				1800	μF	- Vout

1,4 Caratteristiche di reazione dinamica

Parametro	Min	Tipo	Massimo	Unità	Note
Cambi nella corrente d'uscita			300	sistemi MV	+Vout	Carichi change50%~75%~50% Iout massimo, di/dt= 0.1A/μS
			300	sistemi MV	- Vout
			300	sistemi MV	+Vout	Carico change50%~75%~50% Iout massimo, di/dt= 0.5A/μS
			300	sistemi MV	- Vout
Tempo di recupero dinamico			300	noi
Tempo d'apertura		5		spettrografia di massa		A partire da vin all'aumento del vout a 90%
Overshoot di Giro-fuori			5	%

1,5 Caratteristiche funzionali

Parametro	Min	Tipo	Massimo	Unità	Note
Frequenza di commutazione	180	200	230	Chilociclo
Permetta alla corrente			1	mA
Permetta a (INSERITA/DISINSERITA)	1		15	VCC	Su control, logica alta o galleggiare
	-0,5		0,3	VCC	Fuori control, logica bassa
Protezione di sovratensione	110		130	%	Carico
	110			%
Protezione di cortocircuito			65	mΩ	Modo del singhiozzo, dal recupero

1,6 Caratteristiche di isolamento

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione di isolamento	1500			VCC	Input ad uscita
	1500			VCC	Alla base
	500			VCC	Fuori alla base
Resistenza di isolamento	10			MΩ	A 500Vdc per provarlo una volta atmosferico la pressione e la destra è 90%
Capacità di isolamento		1000		PF

2. Caratteristiche generali

Parametro	Min	Tipo	Massimo	Unità	Note
Peso		68		Oz (g)
MTBF (calcolato)	1			MHrs	TR-NWT-000332; carico di 80%, 300LFM, Tum 40℃

3. Caratteristiche ambientali

Parametro	Min	Tipo	Massimo	Unità	Note
Temperatura di funzionamento	-55		100	℃	Temperatura estesa e bassa del PWB
Temperatura di stoccaggio	-65		115	℃	Ambientale
Coefficiente di temperatura			±0.02	%/℃
Umidità	20		95	%R.H.

conformità 4.Standards

Parametro	Note
UL/cUL60950
EN60950
GB4943
Prova della fiamma dell'ago (IEC 695-2-2)
IEC 61000-4-2

5. LAVORO WAVE

Figura 1: Efficienza a tensione in uscita nominale contro.
corrente del carico per il minimo, il termine nominale ed il massimo
tensione in ingresso a 25°C.

Figura 2: Efficienza a tensione in uscita nominale e
potere stimato di 60% contro il tasso del flusso d'aria per aria ambientale
temperature di 25°C.

Figura 3: Curve riducenti le imposte potenza di uscita massime
temperatura dell'aria di vs.ambient per i tassi del flusso d'aria di 0
LFM con 400 LFM con aria che scorre dal pin 1
per pin 3 (tensione in ingresso nominale).

Figura 4: Ondulazione di tensione in uscita ad input nominale
corrente del carico nominale e di tensione (20 mV/div). Carico
capacità: condensatore ceramico 0.1μF e 10μF
condensatore di tantalio. Larghezza di banda: 20 megahertz.

Figura 5: Diagramma termico del convertitore in pieno
corrente del carico (50W) con aria 25°C che scorre al
un tasso di 200 LFM. L'aria sta scorrendo attraverso
convertitore dal pin 3 per pin 1 (input nominale
tensione).

Figura 6: Diagramma termico del convertitore in pieno
corrente del carico (50W) con aria 25°C che scorre al
un tasso di 200 LFM. L'aria sta scorrendo attraverso
convertitore da input ad uscita (input nominale
tensione).

Figura 7: Carico d'apertura del passeggero in pieno (resistente
carico) (10ms/div). Tensione in ingresso pre-applicata.
Ch1: Vout (10V/div). Ch 2: Input INSERITA/DISINSERITA (1V/div)
Ch3: Input INSERITA/DISINSERITA (1V/div).

Figura 8: Carico di tempo di caduta di arresto in pieno (10 ms/div).
Ch1: Vout1 (10V/div); Ch2: Vout2 (10V/div);
Ch3: Input INSERITA/DISINSERITA (1V/div).

Figura 9: Risposta di tensione in uscita apunto-cambiamento
nella corrente del carico (50%-75%-50% di Iout (massimo); dI/dt
= 0.5A/μs). Cappuccio del carico: 10μF, tantalio di 100mΩ esr
condensatore e condensatore ceramico 0.1μF. Ch 1:
Vout1 (200mV/div).

Figura 10: Risposta di tensione in uscita apunto-cambiamento
nella corrente del carico (50%-75%-50% di Iout (massimo): dI/dt
= 0.5A/μs). Cappuccio del carico: 10μF, un tantalio di 30 mΩ esr
condensatore e cappuccio ceramico 0.1μF.
Ch 2: Vout2 (200mV/div).

informazioni 6.Physical
profilo 6.1Mechanical

Note:
1. Tutti i perni sono (1.02mm) diametro.
2.Tolerances: x.x ±0.5mm, x.xx ±0.25mm

6,2 Designazioni di Pin

Pin no.	Nome	Funzione
1	Permetta a	L'input di TTL per girare il convertitore in funzione e a riposo, fornito di rimandi a Vin (-), con interno tira su.
2	Vin (-)	Tensione in ingresso negativa
3	Vin (+)	Tensione in ingresso positiva
4	Vout (+)	Tensione in uscita positiva
5	COM	Terra
6	Vout (-)	Tensione in uscita negativa
