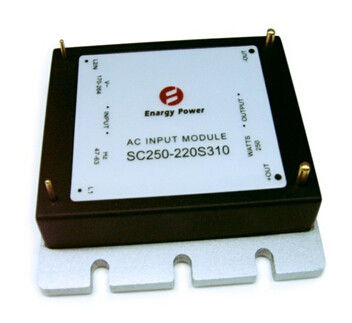

CC del modulo 310V dell'alimentazione elettrica di potere militare AC/DC/0.8A SC250-220S310

CC del modulo 310V dell'alimentazione elettrica di potere militare AC/DC/0.8A SC250-220S310

  • CC del modulo 310V dell'alimentazione elettrica di potere militare AC/DC/0.8A SC250-220S310
CC del modulo 310V dell'alimentazione elettrica di potere militare AC/DC/0.8A SC250-220S310
Dettagli:
Luogo di origine: La Cina
Marca: Enargy
Numero di modello: SC250-220S310
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: Negotiation
Tempi di consegna: 1-8 settimane
Termini di pagamento: negoziazione
Capacità di alimentazione: 15000Pcs/week
Contatto
Descrizione di prodotto dettagliata
Evidenziare:

Alimentazioni elettriche del grado medico

,

CA al convertitore di CC



Caratteristiche fondamentali
Potenza di uscita: 250W
Ampia gamma dell'input: 176-264VAC
Alta efficienza di conversione: Fino a 96%
Tensione di isolamento: 1,500V
RoHS compiacente

Panoramica del prodotto
Il modulo di CA AC/DC di serie dello Sc, presenta i vantaggi di piccola dimensione, di alta efficienza, efficacemente di costo di risparmi e di spazio.

L'introduzione del prodotto
La serie SC250 è un convertitore a una uscita indipendente regolato che usa la dimensione del pacchetto del mattone del quarto dello standard industriale. L'alta efficienza molto è un risultato di topologia brevettata CORP di ENARGY che usa la rettifica sincrona e una progettazione innovatrice della costruzione per minimizzare la dissipazione di calore e per concedere estremamente le densità di alto potere. Il potere dissipato dal convertitore è così basso che un dissipatore di calore non è richiesto, che comprime il costo, peso, altezza e sforzo di applicazione. Tutte componenti di controllo e di potere sono montate al substrato a più strati del PWB con la tecnologia del supporto della superficie del highyield, con conseguente prodotto più affidabile.

Caratteristiche elettriche
Caratteristiche d'ingresso

Parametro

Min

Tipo

Massimo

Unità

Note

Gamma di tensione in ingresso

170

220

264

VCA

Continuo

Corrente di ingresso massima

2

A

Pieno carico, input minimo

Efficienza

95

96

%

Dissipazione

0,4

W

Nessun carico

Cappuccio dell'uscita massima.

200

uF

≧ 450V di tensione di capacità

Caratteristiche di uscita

Parametro

Min

Tipo

Massimo

Unità

Note

Gamma di tensione in uscita

230

375

VCC

Potenza di uscita:

250

W

Caratteristiche di isolamento

Parametro

Min

Tipo

Massimo

Unità

Note

Tensione di isolamento

1500

VCC

Input/output alla base

Resistenza di isolamento

100

A 500VDC per provarlo quando la pressione atmosferica e la destra è 90%, input/output per basare

Conformità di norme

Parametro

Note

UL/cUL60950

EN60950

GB4943

Prova della fiamma dell'ago (IEC 695-2-2)

Contiene tutti i dispositivi

IEC 61000-4-2

Specificazione di qualificazione

Parametro

Note

Vibrazione

Gamma di frequenza: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Asce di X.Y.Z, 30min/axis

Scossa meccanica

Semionda sinusoidale, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction

Freddo (in funzione)

Annuncio IEC60068-2-1

Calore umido

IEC60068-2-67 CY

Riciclaggio di temperatura

-20°C a 85°C, rampa 15°C/min., 500 cicli

Potere/riciclaggio termico

Vin = min a massimo, pieno carico, 100 cicli

Marginalità di progettazione

Tmin-10°C a Tmax+10°C, 5°C punti, Vin = min a massimo, carico 0-105%

Prova di vita

95% Vin stimato e carico, unità a ridurre le imposte su punto, 5000 ore

Solderability

IEC60068-2-20


Wave tipico e curve
CC del modulo 310V dell'alimentazione elettrica di potere militare AC/DC/0.8A SC250-220S310 0
Figura 1: Efficienza contro potenza di uscita, 25°C, 400LFM

CC del modulo 310V dell'alimentazione elettrica di potere militare AC/DC/0.8A SC250-220S310 1
Figura 2: Dissipazione di potere contro potenza di uscita, 25°C, 400LFM

Profilo meccanico
CC del modulo 310V dell'alimentazione elettrica di potere militare AC/DC/0.8A SC250-220S310 2


Designazioni di Pin

Pin no.

Nome

Funzione

1

L2/N

Input di CA

2

L1/L

Input di CA

3

+OUT

Anodo dell'uscita di CC

4

- FUORI

Catodo dell'uscita di CC
