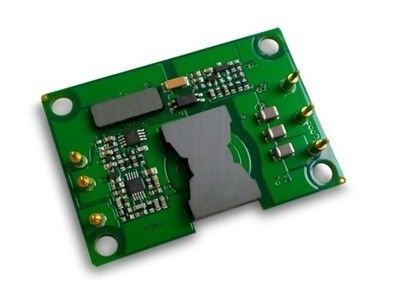

Uscita industriale 5V/10A XD50-24S5-POCW dell'alimentazione elettrica 50W
Caratteristiche fondamentali
Potenza di uscita: 50W
Ampia gamma dell'input: 20-60VDC
Alta efficienza di conversione: Fino a 88%
Linea regolamento a ±1%
Regolamento del carico a ±1%
Frequenza operativa fissa
Tensione di isolamento: 1500V
Permetta al controllo (inserita/disinserita)
Produca la protezione di sovraccarico
Produca la protezione di sovratensione
Protezione di cortocircuito di modo del singhiozzo
Serrata di sotto-tensione dell'input
Disposizione di tensione in uscita: -8~+10% Vout
Panoramica del prodotto
Elaborazione avanzata di potere di uso di questi moduli del convertitore cc-cc, controllo e tecnologia d'imballaggio per fornire la convenienza di prestazione, di flessibilità, di affidabilità e di una componente matura di potere. La commutazione ad alta frequenza fornisce la densità di alto potere alta efficienza a basso rumore e.
Caratteristiche elettriche
Le caratteristiche elettriche si applicano sopra il raggio d'azione completo di tensione in ingresso, del carico dell'uscita e della temperatura ambiente, salvo specificazione contraria.
Valutazioni massime assolute
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione in ingresso
|
|
|
65
|
VCC
|
Continuo, non operante
|
|
|
|
60
|
VCC
|
Continuo, funzionando
|
|
|
|
65
|
VCC
|
Protezione transitoria di funzionamento,<100ms>
|
|
Tensione di isolamento
|
|
|
2000
|
VCC
|
Input ad uscita
|
|
Temperatura di funzionamento
|
-40
|
|
100
|
℃
|
Temperatura del PWB
|
|
Temperatura di stoccaggio
|
-55
|
|
115
|
℃
|
Temperatura ambiente,
|
|
Permetta – alla tensione di Vin
|
-2
|
|
15
|
VCC
|
|
Caratteristiche d'ingresso
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Gamma di tensione in ingresso
|
20
|
24
|
60
|
VCC
|
Continuo
|
|
Serrata di Sotto-Tensione
|
19,0
|
19,5
|
19,9
|
VCC
|
Soglia d'apertura
|
|
18,0
|
18,5
|
19,0
|
VCC
|
Giro - fuori dalla soglia
|
|
Corrente di ingresso massima
|
|
|
3,5
|
A
|
Pieno carico, input minimo
|
|
Efficienza
|
|
88
|
|
%
|
|
|
Dissipazione
|
|
2
|
6
|
W
|
Nessun carico
|
|
Raccomandi la capacità esterna dell'input
|
|
100
|
|
uF
|
Esr tipico 0.1-0.2W
|
Caratteristiche di uscita
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione in uscita del punto vincente
|
4,95
|
5,00
|
5,05
|
VCC
|
Input nominale; Nessun carico
|
|
Gamma di tensione in uscita
|
4,90
|
5,00
|
5,10
|
VCC
|
|
|
Gamma della corrente d'uscita
|
0
|
|
10
|
A
|
Conforme a ridurre le imposte del termale
|
|
Linea regolamento
|
|
±0.2
|
±1
|
%
|
Linea bassa all'alta linea; pieno carico
|
|
Regolamento del carico
|
|
±0.2
|
±1
|
%
|
Nessun carico al pieno carico; input nominale
|
|
Regolazione della temperatura
|
|
|
±0.02
|
%/°C
|
Sopra la gamma di temperatura di funzionamento
|
|
Limite corrente
|
|
12,5
|
|
A
|
Tensione in uscita 90% del termine nominale
|
|
Corrente di cortocircuito
|
|
10
|
20
|
A
|
Tensione in uscita <250 mV="">
|
|
Ondulazione (RMS)
|
|
15
|
|
sistemi MV
|
Una larghezza di banda di 20 megahertz.
|
|
Rumore (da picco a picco)
|
|
75
|
|
sistemi MV
|
|
Cappuccio dell'uscita massima.
|
|
|
4000
|
μF
|
|
Caratteristiche di reazione dinamica
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Cambi nella corrente d'uscita
(di/dt= 0.1A/us)
|
|
250
|
|
sistemi MV
|
50% - 75% a 50% Iout massimo
|
|
Cambi nella corrente d'uscita
(di/dt= 2.5A/us)
|
|
250
|
|
sistemi MV
|
50% - 75% a 50% Iout massimo
|
|
Tempo di sistemazione
|
|
|
300
|
noi
|
Al nom di dentro 1% Vout.
|
|
Tempo di ritardo d'apertura
|
|
5
|
|
spettrografia di massa
|
Pieno carico; Nom di Vin toVout=90%.
|
|
Overshoot di tensione in uscita
|
|
|
5
|
%
|
|
Caratteristiche funzionali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Frequenza di commutazione
|
180
|
200
|
230
|
Chilociclo
|
|
|
Disposizione di tensione in uscita
|
|
|
10
|
%
|
Disposizione su,
|
|
|
|
8
|
%
|
Disposizione giù
|
|
Permetta alla corrente di fonte
|
|
|
1
|
mA
|
|
|
Permetta (controllo di accensione) alla logica positiva
|
1
|
|
15
|
VCC
|
Su Control, logica alta o galleggiare
|
|
-0,5
|
|
0,3
|
VCC
|
Fuori Control, logica bassa
|
|
Protezione di cortocircuito
|
|
|
65
|
mΩ
|
Tipo: Modo del singhiozzo, recupero automatico, resistenza di cortocircuito
|
|
Protezione di sovraccarico dell'uscita
|
110
|
|
|
%
|
|
|
Protezione di sovratensione dell'uscita
|
110
|
|
130
|
%
|
Nessun carico
|
Caratteristiche di isolamento
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione di isolamento
|
1.500
|
|
|
VCC
|
Input ad uscita
|
|
Resistenza di isolamento
|
100
|
|
|
MΩ
|
A 500VDC per provarlo quando la pressione atmosferica e la destra è 90%
|
|
Capacità di isolamento
|
|
1000
|
|
PF
|
|
Caratteristiche generali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Peso
|
|
25
|
|
g
|
|
|
MTBF
|
1
|
|
|
MHrs
|
TR-NWT-000332; carico di 80%, 300LFM, tum 40℃
|
Caratteristiche ambientali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Temperatura di funzionamento
|
-40
|
|
100
|
℃
|
Temperatura estesa e bassa del PWB
|
|
Temperatura di stoccaggio
|
-55
|
|
115
|
℃
|
Ambientale
|
|
Umidità
|
20
|
|
95
|
%R.H.
|
Umidità relativa, senza condensazione
|
Conformità di norme
|
Parametro
|
Note
|
|
MIL-STD-704
|
|
|
MIL-STD-1399
|
|
|
MIL-STD-810
|
|
|
UL/cUL60950
|
|
|
EN60950
|
|
|
GB4943
|
|
|
IEC 61000-4-2
|
|
Wave tipico e curve
Efficienza Figure1 CONTRO la corrente d'uscita, Ta=25℃
Dissipazione di potere Figure2 CONTRO la corrente d'uscita, Ta= 25℃
Figure3 curva riducente le imposte potenza di uscita, input stimato, aria che scorre attraverso il convertitore da pin1 pin3
Ripple&noise dell'uscita Figure4
Figure5 immagine termica, Vin stimato, flusso d'aria attraverso il convertitore da pin1 a pin3, 200LFM, 25℃, pieno carico
Figure6 immagine termica, Vin stimato, flusso d'aria attraverso il convertitore da input ad uscita, 200LFM, 25℃, pieno carico
Partenza di tensione in uscita Figure7, pieno carico, 10ms/div, Ch1: Vout (2V/div), Ch2: Input INSERITA/DISINSERITA (200mV/div)
Arresto di tensione in uscita Figure8, pieno carico, 10ms/div, Ch1: Vout (2V/div), Ch2: Input INSERITA/DISINSERITA (200mV/div)
Reazione dinamica Figure9 per il tasso di punto (50%~75%~50%) e di pantano 0.1A/us del carico di 25%
Reazione dinamica Figure10 per il tasso di punto (50%~75%~50%) e di pantano 2.5A/us del carico di 25%
Profilo meccanico
Note:
1. Tutti i perni sono 0,040" (1.02mm) diametro con 0,065" (1.65mm) spalle del contrappeso del diametro.
2. Tolleranze: x.xx ±0.02 dentro. (x.x ±0.5mm)
x.xxx ±0.010 dentro. (x.xx ±0.25mm)
Designazioni di Pin
|
Pin no.
|
Nome
|
Funzione
|
|
1
|
Permetta a
|
L'input di TTL per girare il convertitore in funzione e a riposo, fornito di rimandi a Vin (-), con interno tira su.
|
|
2
|
Vin (-)
|
Tensione in ingresso negativa
|
|
3
|
Vin (+)
|
Tensione in ingresso positiva
|
|
4
|
Vout (+)
|
Tensione in uscita positiva
|
|
5
|
Vout (-)
|
Tensione in uscita negativa
|
|
6
|
Disposizione
|
Disposizione di tensione in uscita. Lasci il perno della DISPOSIZIONE aperto per tensione in uscita nominale.
|
