Luogo di origine: | La Cina |
Marca: | Enargy |
Numero di modello: | MDA100-220S24 |
Quantità di ordine minimo: | 1pcs |
---|---|
Prezzo: | Negotiation |
Tempi di consegna: | 1-8 settimane |
Termini di pagamento: | negoziazione |
Capacità di alimentazione: | 1000pcs/week |
Evidenziare: | adattatore medico di potere |
---|

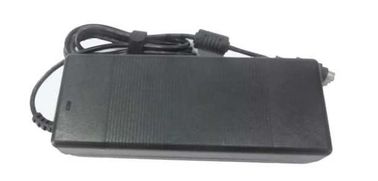

Alimentazione elettrica/CC adattatore 100W 24Volt di potere/6.4A medici MDA100-220S24
Caratteristiche fondamentali
Gamma dell'input di CA: 100~240Vac
Uscite triple: 24V/4.2A
potenza di picco 160W
Alta efficienza: 85%
Linea regolamento: ≤±1%
Regolamento del carico: ≤±2%
Ripple&noise basso: ≤200mV
protezione di cortocircuito
Uscita sopra protezione corrente
Uscita sopra protezione di tensione
Sopra protezione di temperatura
Naturale raffreddi
RoHS compiacente
IEC60601-1 terzo compiacente
Valutazione fiamma-ritardata UL94V-0
Panoramica del prodotto
Questa elaborazione avanzata di potere di uso del convertitore di AC-DC,
controlli e tecnologia d'imballaggio per fornire
convenienza di prestazione, di flessibilità, di affidabilità e di
una componente matura di potere. Commutazione ad alta frequenza
fornisce la densità di alto potere a basso rumore ed il livello
efficienza.
Caratteristiche d'ingresso
Parametro |
Min |
Typ |
Massimo |
Unità |
Note |
Tensione in ingresso stimata |
100 |
220 |
240 |
VCA |
|
Gamma di tensione in ingresso di CA |
90 |
|
264 |
VCA |
|
Frequenza stimata dell'input di CA |
|
50/60 |
|
Hertz |
|
Gamma di frequenza dell'input di CA |
47 |
|
63 |
Hertz |
|
Corrente di ingresso massima |
|
|
2 |
A |
Tensione in ingresso minima, pieno carico |
Corrente di afflusso dell'input |
|
|
60 |
A |
240Vacinput tensione, 25℃, primo inizio |
Efficienza |
|
85 |
|
% |
Tensione in ingresso stimata, carico nominale |
Il fattore di potenza |
|
92 |
|
PF |
|
Caratteristiche di uscita
Parametro |
Min |
Typ |
Massimo |
Unità |
Note |
|
Gamma di tensione in uscita |
23,53 |
24,30 |
24,48 |
VCC |
|
|
Gamma della corrente d'uscita |
0 |
|
4,5 |
A |
input 240Vac Picco current6.87A/1s, restoe2.5A/5s |
|
Linea regolamento |
|
|
±1 |
% |
|
|
Regolamento del carico |
|
|
±2 |
% |
|
|
Regolazione della temperatura |
|
±0.002 |
|
%/°C |
Sopra la gamma di temperatura di funzionamento |
|
Ondulazione & rumore |
|
|
200 |
sistemi MV |
Input stimato, pieno carico, 20 megahertz larghezza di banda |
|
Reazione dinamica |
Deviazione |
|
|
±5 |
% |
25% - 50% a 25% Iout massimo, 50% a 75% a 50% Iout massimo, 1A/us |
Sistemazione tempo |
|
|
500 |
noi |
Al nom di dentro 1% Vout. |
|
Tempo di aumento d'apertura |
|
|
50 |
spettrografia di massa |
Pieno carico, 10%~90% Vout |
|
Tempo di ritardo d'apertura |
|
|
3 |
s |
220Vac, pieno carico |
|
Overshoot di tensione in uscita |
|
|
±5 |
% |
|
|
Capacità di uscita |
|
2200 |
|
µF |
|
Caratteristiche di protezione
Parametro |
Min |
Typ |
Massimo |
Unità |
Note |
Uscita sopra tensione protezione |
26 |
|
30 |
VCC |
Singhiozzo |
Uscita sopra protezione del carico |
7 |
|
10 |
A |
Singhiozzo |
Protezione di cortocircuito |
|
|
10 |
mΩ |
Singhiozzo |
Caratteristiche generali
convertitore di 100W AC-DC
Parametro
Min |
Typ |
Massimo |
Unità |
Note |
|
MTBF |
250 |
|
|
KHrs |
Input stimato, pieno carico, 25℃ |
Peso |
|
|
500 |
g |
|
Caratteristiche ambientali
Parametro |
Min |
Typ |
Massimo |
Unità |
Note |
Temperatura di funzionamento |
0 |
|
+40 |
℃ |
|
Temperatura di stoccaggio |
-40 |
|
+55 |
℃ |
|
Umidità relativa |
20 |
|
90 |
% |
|
Umidità di stoccaggio |
10 |
|
95 |
% |
|
Altitudine |
|
|
3000 |
m. |
|
Pressione atmosferica |
70 |
|
106 |
PA |
|
Caratteristiche di sicurezza
Parametro |
Min |
Typ |
Massimo |
Unità |
Note |
||
Isolamento tensione |
Input uscita |
a |
|
|
4000 |
VCA |
5mA/1min, nessun effetto ad arco e ripartizione |
Isolamento resistenza |
Input uscita |
a |
10 |
|
|
MΩ |
500Vdc/1min, pressione atmosferica normale, umidità di 90% |
Caratteristiche di contabilità elettromagnetica
Oggetto |
Norme |
Circostanze |
Note |
|
CE |
EN55022 |
Classe B |
Superi la prova del sistema |
|
RI |
EN55022 |
Classe B |
Superi la prova del sistema |
|
Armonico |
EN61000-3-2 |
Lampade di tipo C requisiti |
Criterio B |
|
Fluttuazioni di tensione e luce intermittente |
EN61000-3-3 |
Attrezzature della classe A requisiti |
Criterio B |
|
Impulso |
EN61000-4-5 |
Modo differenziale ±2KV, mode±4KV comune |
Criterio B |
|
IMMERSIONE |
EN61000-4-11 EN55024 |
Immersione di tensione a 0%Ut, 10ms |
Criterio B, prova alle fasi 0, 90, 180 e 270 |
|
Immersione di tensione a 40%Ut, 20ms |
||||
Immersione di tensione a 70%Ut, 50ms |
||||
ESD |
Aria |
EN61000-4-2 |
±8KV |
Criterio B |
convertitore di 100W AC-DC
|
scarico |
|
|
|
Contatto scarico |
EN61000-4-2 |
±4KV |
Criterio B |
|
Fuoco che raing |
UL94-V0 |
|||
Grado d'impermeabilizzazione |
IP2X |
Note:
Criterio A: Prestazione normale durante e dopo la prova.
Criterio B: La protezione o la risistemazione a bassa tensione non è permessa. La fluttuazione temporanea di tensione in uscita cessa dopo che le perturbazioni cessa e da cui il EUT recupera la sua prestazione normale automaticamente. Durante la prova del sistema, la fluttuazione o la risistemazione di tensione in uscita non è permessa anche.
Criterio C: La perdita temporanea di uscita è permessa, ma l'hardware non può essere danneggiato. Il EUT recupera automaticamente la sua prestazione normale o l'intervento dell'operatore.
Criterio R: La perdita di uscita che non è ricuperabile è permessa. La componente protettiva primaria (fusibile) può essere danneggiata. Il EUT recupera la sua prestazione normale dopo sostituisce la componente nociva.
Qualificazione ambientale
Parametro |
Note |
Vibrazione |
Gamma di frequenza: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Asce di X.Y.Z, 30min/axis Frequenza di spazzata: gamma di frequenza: 5-55Hz; ampiezza: 0.35mm; spazzata ciclo di frequenza: 5min; Asce di X.Y.Z, 30min/axis |
Scossa meccanica |
Semionda sinusoidale, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Freddo (in funzione) |
Annuncio IEC60068-2-1 |
Calore umido |
IEC60068-2-67 CY |
Riciclaggio di temperatura |
0°C a 40°C, rampa 15°C/min., 500 cicli |
Potere/riciclaggio termico |
Vin = min a massimo, pieno carico, 100 cicli |
Marginalità di progettazione |
Tmin-10°C a Tmax+10°C, 5°C punti, Vin = min a massimo, carico 0-105% |
Prova di vita |
95% Vin stimato e carico, unità a ridurre le imposte su punto, 1000 ore |
Abilità della lega per saldatura |
IEC60068-2-20 |
Conformità di norme
Norme |
Note |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
IEC 695-2-2 |
Prova della fiamma dell'ago, prova di intera assemblea, componenti board&plastic UL94V-0 compiacente |
IEC 61000-4-2 |
|
Informazioni fisiche
Length×width×heigth: 167.0×65.0×39.0 (millimetro) 6.57×2.56×1.54 (dentro)
Designazioni del connettore
Oggetto |
Pin |
Funzione |
Note |
Input di CA |
1 |
N |
Piedi piatti di linea di CA |
2 |
L |
||
Uscita di CC |
P1 |
Uscita + |
|
P2 |
Uscita + |
||
P3 |
Uscita - |
||
P4 |
Uscita - |
