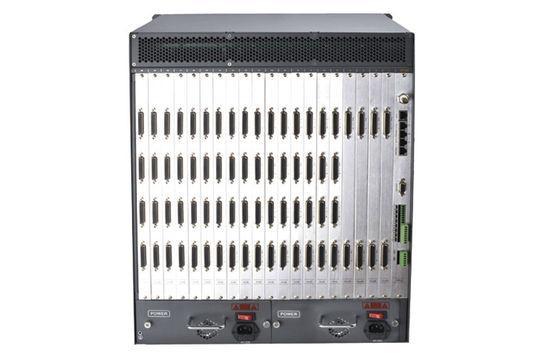

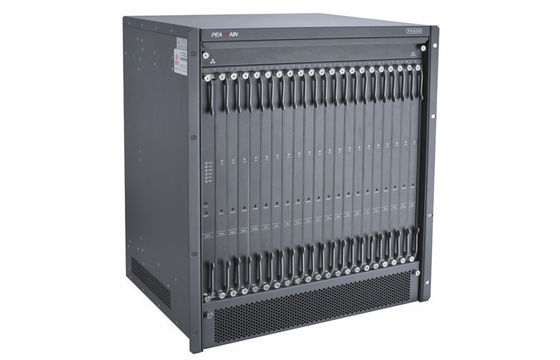

Scambista analogico della matrice dell'incrocio pieno di PE60S il video, il sistema modulare della matrice di Pearmain, UL ha certificato
Dettaglio rapido:
●Video matrice dell'incrocio su microelaboratore e pieno.
●La progettazione della modularizzazione sostiene fino a 512 macchine fotografiche e 64 monitor in ogni baia della matrice
●Controllo fino a 50.000 macchine fotografiche e 512 monitor sulla base dell'estensione di sistema.
●Il sistema LED diagnostico ha visualizzato sul pannello frontale.
●Selezione della macchina fotografica ed operazione & configurazione logiche del livello di priorità nel software della matrice
●Video rilevazione incorporata di perdita
●Il software basato su Windows dell'amministrazione di sistema, comprende i menu multilingue e l'aiuto sullo schermo
●Manuale preimballato provato fabbrica di configurazione e della Rapido-guida di sistema.
●Compreso i dati ASCII, DVR, PTZ, la rete, Ecc. Protocol
●Macro programmazione potente
●CE, FCC, ROHS, UL compiacente
Descrizione:
PE60S è matrice modulare della rete, una baia della matrice può avere fino a video input 512ch & la video uscita 64ch, può estendere ad input 65535ch, CPU doppio & l'alimentazione elettrica doppia per la spina & gioco e commutazione senza cuciture.
CPU doppio ridondante & unità di alimentazione doppia per la doppia garanzia.
Software di configurazione per fissare tutto il parametro della matrice.
Specifiche:
|
Comunicazione
|
|
Comunicazione
|
RS-422, RS-485, RS-232, TCP/IP
|
|
Di baud rate
|
19200 bits/s, 9600 bits/s, 4800 bits/s, 2400 bits/s ecc.
|
|
Interfaccia
|
Connettore di RS-422 RJ45 (pieno duplex)
Connettore di RS-232 RJ45
RS-485 3 connettore del pin 3,81 (semi-duplex)
|
|
Configurazione di sistema
|
|
Utente di sistema
|
255
|
|
Capacità del sistema
|
Baia principale della matrice: 512ch ha introdotto le uscite 64ch
Input massimo: 608ch gli input/8ch produce
Massimo dopo l'estensione: 50000ch produce/512ch produce
Valore di codifica di logica: 999999 input/2048outputs
|
|
Capacità dell'allarme
|
50000
|
|
Esposizione sullo schermo
|
Titolo della macchina fotografica: carattere inglese 32
A schermo pieno: 16 linee, un carattere inglese di 42 file
|
|
Carattere
|
Inglese/latino cinese/cirillico
|
|
Tempo spento di memoria
|
10 anni
|
|
Video
|
|
Video input
|
segnale composito 1Vp-p/75Ω
|
|
Video uscita
|
segnale composito 1Vp-p/75Ω
|
|
Rapporto di segnale/disturbo
|
>60dB (imponderato)
>70dB (pesato)
|
|
Larghezza di banda di Manica
|
5Hz~8MHz (1Vp-p con il filtro)
20MHz (1Vp-p, - 3dB senza filtro)
65MHz (20mVp-p, - 3dB senza filtro)
|
|
Guadagno di inserzione
|
<0>
|
|
Guadagno differenziale
|
<1>
|
|
Fase differenziale
|
<1>
|
|
Risposte in frequenza
|
<1>
|
|
Diafonia a canale adiacente
|
<-55db>
|
|
Isolamento a canale adiacente
|
>50dB (AMICO: 4.43MHz/NTSC: 3.58MHz)
|
|
Linea distorsione di forma d'onda di tempo
|
<1>
|
|
Tempo di commutazione tipico
|
20ms (tipico)
|
|
Caratteristiche elettriche
|
|
Alimentazione elettrica
|
100~240VAC 50/60Hz adattabile
|
|
Consumo di energia
|
160W
|
|
Specifiche meccaniche
|
|
Peso
|
35KG (piena capacità)
|
|
Dimensione dell'installazione
|
altezza di 484mm (larghezza) ×366.0mm (profondità) ×532.6mm (12U)
|
|
Scaffale
|
19' “telaio standard della VIA
|
|
Specifiche ambientali
|
|
Temperatura di funzionamento
|
-10~+55℃
|
|
Umidità di funzionamento
|
0~90%RH (nessuna condensazione)
|
| |
|
|
Applicazioni:
Per il sistema di sorveglianza in cui ci sono tutti macchine fotografiche analogiche, il fuoco di applicazione su sorveglianza in tempo reale.
L'applicazione compreso il centro di controllo del trasporto, il casinò, la sorveglianza della città, antiterroristico, porto, sistema di sorveglianza della larga scala ecc.
