Saldatore automatico Lincoln del carro armato di giro della cucitura AGW1 della saldatura del cerchio di giro elettrico della saldatrice che salda potere DC-1000

Saldatrice elettrica di giro AGW1, saldatore automatico del carro armato di giro

Parametri tecnici principali

• Velocità di viaggio: 100 - 2.900 mm/min
• L'altezza del piatto: 1,40 - 3,20 metri
• Lo spessore del piatto: 8 - 50 millimetri

I parametri alti possono essere prodotti speciali secondo il bisogno del cliente.

• Il diametro del carro armato: 5 m. e più per AGW-1

8 m. e più per AGW-2

• Dimensioni (millimetro) L x W x H
• AGW1 scelgono il lato: 1600 x 1400 x 2900
• Lato del doppio AGW2: 1600 x 2600 x 2700
• Il potere (chilowatt) AGW1 sceglie il lato: 5,2 (1 recupero di cambiamento continuo, muoversi della struttura)

AGW2 raddoppiano il lato: 11 (2 fondono il recupero, muoversi della struttura)

• Il peso (chilogrammo) AGW1 sceglie il lato: 950

AGW2 raddoppiano il lato: 1800

Potere della saldatura: POSSIAMO FORNIRE O IL CLIENTE PREPARA

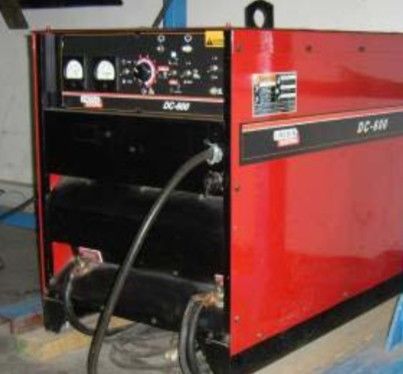

1. Alimentazione della saldatura: DC-600 o DC-1000
2. Corrente di saldatura: 350~550A
3. Tensione di arco: 24~36V
4. Dimensione del cavo: ø3.2 o 4,0 millimetri
5. Libertà di regolazione della pistola della saldatura: 3

Caratteristiche tecniche principali

• Il AGW è una struttura automotrice destinata per applicare le saldature orizzontali efficienti della cucitura per mezzo del processo di (SAW) della saldatura ad arco sommersa. Il AGW guida lungo il bordo superiore di un serbatoio del campo del grande diametro mentre applica la saldatura interna e/o esterna. Rispetto alle tecniche convenzionali, il AGW riduce il tasso della costruzione 25 volte e lotti di risparmi di tempo di saldatura.
• AGW-1 è compatibile con il metodo tradizionale della costruzione (sommità giù). Gli azionamenti della struttura appendono sul bordo superiore del carro armato.
• AGW-1 è inoltre compatibile con il metodo delle prese di sollevamento (dall'alto in basso, anche conosciuto come sollevano su costruzione). L'unità è convertita facilmente in azionamento al livello del suolo su una ferrovia fuori di ed intorno al carro armato. Ciò significa: può saldare il piatto inferiore intorno al carro armato
• Potere richiesto per Lincoln DC-1000, 46 kW/EA

Le informazioni contenute in questo opuscolo sono intese per essere accurate.

Il imballaggio di serie include

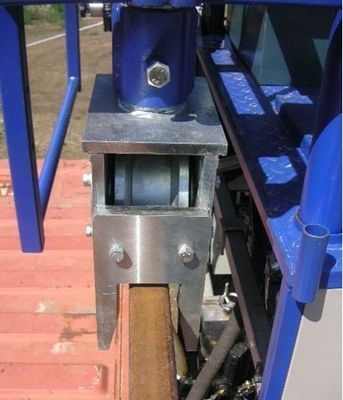

a) Trasporto motorizzato resistente con il driver di frequenza per il regolamento di velocità. (Due motori determinano il bordo superiore della struttura del carro armato)

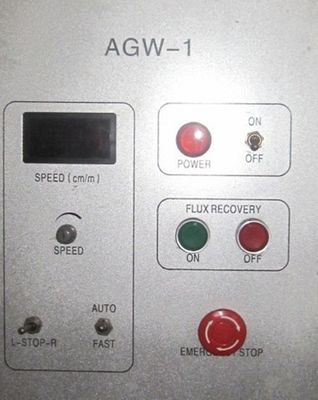

b) Gruppo di regolazione per adeguamento di velocità: di andata, inverso e fermata. Visualizzatore digitale In mm/min.

c) Sistema di recupero di cambiamento continuo con l'assemblea della cinghia di cambiamento continuo.

d) Scorrevole manuale di dimensioni della testa per saldare X-Y-Z.

e) Sedile dell'operatore con la cassetta portautensili.

f) Stoccaggio di alimentazione: 1300 millimetri (L)*1200 millimetro (w) *1400 millimetro (H). (Messo il potere DC1000 in)

g) Cavi elettrici: 2,5 millimetri di ² @ 3 no., 60 m., cavi di controllo, 60 m., cavo di saldatura 120 millimetri di ², 60 m., -----Quando assicuriamo il potere DC1000, forniremo questi cavi.

h) Parecchi oggetti: la bobina di cavo per 60 libbre si arrotola, puleggia di sollevamento elettrica (100 chilogrammi @ 30 m. dalla terra), controllo, lampada e plugin per gli strumenti elettrici.

i) Diagramma manuale ed elettrico di operazione.

j) Una garanzia di anno

Facoltativo: vogliamo saldare le saldature di raccordo del piatto inferiore, voi possiamo scegliere il dispositivo magnetico del trattore di Lincoln LT-7:

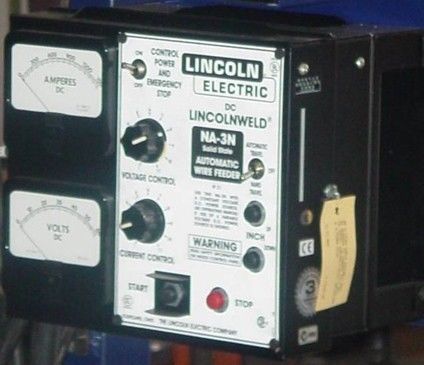

Attrezzatura della saldatura ad arco: Dc 1000 di Lincoln, regolatore NA3S della testa di Lincoln, cavo della testa di Lincoln, alimentatore NA3S ed accessori.

Il dispositivo per il trattore di Lincoln LT-7 è utilizzato quando non è abbastanza contributo ad entrambe le ruote alla parte posteriore del trattore. Il dispositivo magnetico concede usare LT-7 per applica la SEGA sulle saldature di raccordo esterne sui serbatoi con i diametri esterni più grande di 4,8 m. e con l'estensione della flangia della base di appoggio oltre 76 millimetri

AGW---saldatore automatico di giro

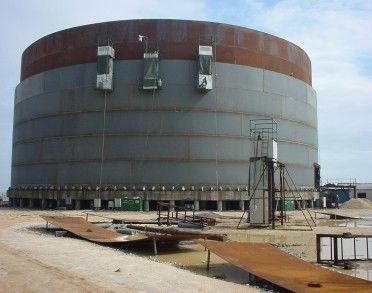

Questa macchina è un auto intorno alla struttura monving accanto al carro armato di giro. È destinata per applicare le saldature orizzontali efficienti della cucitura (adotti la saldatura ad arco sommersa) sui serbatoi eretti grande campo. Può guidare lungo il bordo superiore del carro armato.

AGW1------Singolo lato

AGW2------Doppio lato

Potere-----DC-1000 (Lincoln)
