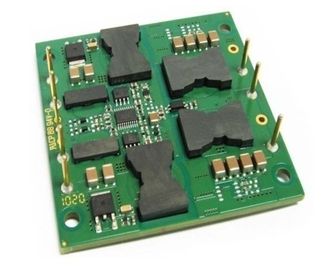

Isolamento ferroviario JS150-24S12-POC del modulo del convertitore cc-cc dell'alimentazione elettrica di alta efficienza

Isolamento ferroviario JS150-24S12-POC del modulo del convertitore cc-cc dell'alimentazione elettrica di alta efficienza

High Efficiency Railway Power Supply dc-dc converter module Isolation JS150-24S12-POC

Dettagli:

Contattaci
Descrizione di prodotto dettagliata

Dettaglio rapido

Luogo d'origine: La Cina

Marca commerciale: Enargy

Numero di modello: JS150-24S12-POC

Potenza di uscita: 150W

Gamma di temperatura di funzionamento: -20~85℃

Gamma di tensione in ingresso: 18-36Vdc

Tensione in uscita: 12Vdc

Efficienza: 88%

Dimensione (L*W*H): 72.1*72.1*9.1mm





Termini di trasporto & di pagamento

Quantità di ordine minimo: 1pcs

Prezzo: Negoziato

Termine di consegna: Negoziato

Abilità del rifornimento: 1000Pcs/week



Caratteristiche fondamentali

· Potenza di uscita: 150W

· Ampia gamma dell'input: 18-36Vdc

· Alta efficienza di conversione: 88%

· Linea regolamento a ±0.5%

· Regolamento del carico a ±0.5%

· Frequenza operativa fissa

· Tensione di isolamento: 1500V

· Permetta al controllo (INSERITA/DISINSERITA)

· Produca la protezione di sovraccarico

· Protezione di cortocircuito di modo del singhiozzo

· Protezione a temperatura eccessiva

· Serrata di sotto-tensione dell'input

· Disposizione di tensione in uscita: ±10%



Panoramica del prodotto

Elaborazione avanzata di potere di uso di questi moduli del convertitore cc-cc, controllo e tecnologia d'imballaggio per fornire la convenienza di prestazione, di flessibilità, di affidabilità e di una componente matura di potere. La commutazione attiva ad alta frequenza del morsetto fornisce la densità di alto potere alta efficienza a basso rumore e.



L'introduzione del prodotto

La serie di JS è un convertitore a una uscita indipendente regolato che usa la dimensione non standard del pacchetto del mattone dell'industria. L'alta efficienza molto è un risultato di topologia brevettata CORP di ENARGY che usa la rettifica sincrona e una progettazione innovatrice della costruzione per minimizzare la dissipazione di calore e per concedere estremamente le densità di alto potere. Il potere dissipato dal convertitore è così basso che un dissipatore di calore non è richiesto, che comprime il costo, peso, altezza e sforzo di applicazione. Tutte componenti di controllo e di potere sono montate al substrato a più strati del PWB con la tecnologia del supporto della superficie del highyield, con conseguente prodotto più affidabile.





caratteristiche 1.Electric

Le caratteristiche elettriche si applicano sopra il raggio d'azione completo di tensione in ingresso, del carico dell'uscita e della temperatura della base di appoggio, salvo specificazione contraria. Tutte le temperature si riferiscono alla temperatura di funzionamento al centro della base di appoggio. Tutta la prova di dati a Ta=25oC esclude la definizione particolare.





valutazioni di massimo 1.1Absolute

Parametro Min Tipo Massimo Unità Note
Tensione in ingresso     38 VCC Continuo, non operante
    36 VCC Continuo, funzionando
    38 VCC Protezione transitoria di funzionamento,<100ms>
Tensione di isolamento     2000 VCC Input ad uscita
Temperatura di funzionamento -40   100
Temperatura di stoccaggio -55   105
Permetta a aVin-Tensione -2,0   10 VCC

caratteristiche 1.2Input

Parametro Min Tipo Massimo Unità Note
Gamma di tensione in ingresso 18 24 36 VCC Continuo
Serrata di Sotto-Tensione   16,8 17,8 VCC Soglia d'apertura
15,3 16,2   VCC Soglia di Giro-fuori
Corrente di ingresso massima     11 A Pieno carico; input 18Vdc
Efficienza   88   %

Pieno carico, tensione in ingresso di valutazione,

Figure 1-4

Dissipazione   3   W Minuti Carico
Corrente di ingresso disabile   10   mA Permetta al minimo del perno
Raccomandi la capacità esterna dell'input   100   µF Esr tipico 0.1-0.2Ω

caratteristiche 1.3Output

Parametro Min Tipo Massimo Unità Note
Tensione in uscita del punto vincente 11,88 12,00 12,12 VCC Input nominale; Nessun carico
Gamma di tensione in uscita 11,76 12,00 12,24 VCC
Gamma della corrente d'uscita 0,1   12,5 A Conforme a ridurre le imposte del termale; Figure 5-8
Linea regolamento   ±0.02 ±0.50 % Linea bassa all'alta linea; pieno carico
Regolamento del carico   ±0.02 ±0.50 % Carico minimo al pieno carico; input nominale
Regolazione della temperatura   ±0.03 ±0.05 %/°C Sopra la gamma di temperatura di funzionamento
Limite corrente 13,75 15 16,3 A Tensione in uscita 95% del termine nominale
Corrente di cortocircuito 0,1 15 16,3 A Tensione in uscita <250 mV="">
Ondulazione (RMS)   20   sistemi MV Input nominale; pieno carico; Una larghezza di banda di 20 megahertz; Figura 13
Rumore (da picco a picco)   120   sistemi MV
Cappuccio dell'uscita massima.   8000   μF Input nominale; pieno carico
Disposizione di tensione in uscita     ±10 % Input nominale; pieno carico;

caratteristiche di risposta 1.4Dynamic

Parametro Min Tipo Massimo Unità Note

Cambi nella corrente d'uscita

(di/dt= 0.1A/µs)

  360   sistemi MV 50% - 75% a 50% Iout massimo; Figura 11

Cambi nella corrente d'uscita

(di/dt= 2.5A/µs)

  480   sistemi MV 50% - 75% a 50% Iout massimo; Figura 12
Tempo di sistemazione   200   µS Al nom di dentro 1% Vout.
Tempo d'apertura   10   spettrografia di massa Pieno carico; Nom di Vout=90%. Figura 9
Tempo di caduta di arresto   300   µS Pieno carico; Nom di Vout=10%. Figura 10
Overshoot di tensione in uscita     3 %

caratteristiche 1.5Functional

Parametro Min Tipo Massimo Unità Note
Frequenza di commutazione 180 200 220 Chilociclo Fase di regolamento e fase di isolamento
Disposizione (Pin8) Disposizione di tensione (Pin8)
Disposizione di tensione in uscita     10 % Disposizione su, Pin della disposizione a Vout (-).
10     % Disposizione giù, Pin della disposizione a Vout (+).
Permetta al controllo (INSERITA/DISINSERITA) (Pin4) Vedi la parte 7,1

Permetta alla tensione

Permetta alla corrente di fonte

  5   VCC Permetta al galleggiamento del perno
  1   mA
Permetta alla logica (INSERITA/DISINSERITA) del positivo di controllo 5   10 VCC Su Control, logica alta o galleggiare
-0,5   2,0 VCC Fuori Control, logica bassa
Protezione di sovraccarico 110 120 130 % Corrente-Modo, impulso dalla soglia corrente di limite di impulso, (carico di %Rated)
Protezione di cortocircuito   80   Tipo: Modo del singhiozzo, Non Chiudente, Automatico-Recupero, soglia, resistenza di cortocircuito
Protezione a temperatura eccessiva   105   Tipo: Non Chiusura, Automatico-Recupero; Soglia, temperatura del PWB
  15   Isteresi

caratteristiche 1.6Isolation

Parametro Min Tipo Massimo Unità Note
Tensione di isolamento 1500     VCC Input ad uscita
1500     VCC Input alla base
500     VCC Uscita alla base
Resistenza di isolamento 10     A 500VDC per provarlo quando la pressione atmosferica e la destra è 90%
Capacità di isolamento   1000   PF

2. Caratteristiche generali

Parametro Min Tipo Massimo Unità Note
Peso   3.5(99)   Oz (g) Struttura aperta
MTBF (calcolato) 1     MHrs TR-NWT-000332; carico di 80%, 300LFM, tum 40℃

caratteristiche 3.Environmental

Parametro Min Tipo Massimo Unità Note
Temperatura di funzionamento -40   +100 Temperatura estesa e bassa del PWB
Temperatura di stoccaggio -55   +105 Ambientale
Coefficiente di temperatura     ±0.05 %/℃
Umidità 20   95 %R.H. Umidità relativa, senza condensazione

conformità 4.Standards

Parametro Note
UL/cUL60950
EN60950
GB4943
Prova della fiamma dell'ago (IEC 695-2-2) Provi di intera assemblea; bordo & componenti di plastica UL94V-0 compiacenti
IEC 61000-4-2

specificazione 5.Qualification

Parametro Note
Vibrazione 10-55Hz spazzata, 1 min./spazzata, 120 spazzate per l'asse 3
Scossa meccanica min 100g, 2 cali nella x e asse y, 1 calo nell'asse di z
Freddo (in funzione) Annuncio IEC60068-2-1
Calore umido IEC60068-2-67 CY
Riciclaggio di temperatura -40°C a 100°C, rampa 15°C/min., 500 cicli
Potere/riciclaggio termico Vin = min a massimo, pieno carico, 100 cicli
Marginalità di progettazione Tmin-10°C a Tmax+10°C, 5°C fa un passo, Vin = min a massimo, carico 0-105%
Prova di vita 95% ha valutato Vin ed il carico, unità a ridurre le imposte sul punto, 1000 ore
Solderability IEC60068-2-20

6.Typical Wave e curve

Isolamento ferroviario JS150-24S12-POC del modulo del convertitore cc-cc dell'alimentazione elettrica di alta efficienza











Figura 1: Efficienza a tensione in uscita nominale contro la corrente del carico per il minimo, il termine nominale e la tensione in ingresso massima a 25°C.





Isolamento ferroviario JS150-24S12-POC del modulo del convertitore cc-cc dell'alimentazione elettrica di alta efficienza







Figura 2: Efficienza a tensione in uscita nominale ed a potere stimato di 60% contro il tasso del flusso d'aria per le temperature dell'aria ambiente di 25°C, 40°C and55°C (tensione in ingresso nominale).





Isolamento ferroviario JS150-24S12-POC del modulo del convertitore cc-cc dell'alimentazione elettrica di alta efficienza



Figura 3: Dissipazione di potere a tensione in uscita nominale contro la corrente del carico per il minimo, il termine nominale e la tensione in ingresso massima a 25°C.



Isolamento ferroviario JS150-24S12-POC del modulo del convertitore cc-cc dell'alimentazione elettrica di alta efficienza





Figura 4: Dissipazione di potere a tensione in uscita nominale ed a potere stimato di 60% contro il tasso del flusso d'aria per le temperature dell'aria ambiente di 25°C, di 40°C e di 55°C (tensione in ingresso nominale).





Isolamento ferroviario JS150-24S12-POC del modulo del convertitore cc-cc dell'alimentazione elettrica di alta efficienza





Figura 5: Curve riducenti le imposte potenza di uscita massime contro la temperatura dell'aria ambiente per i tassi del flusso d'aria di 0 da LFM a 400 LFM con aria che scorre dal pin 1 per pin 5 (tensione in ingresso nominale).



Isolamento ferroviario JS150-24S12-POC del modulo del convertitore cc-cc dell'alimentazione elettrica di alta efficienza





Figura 6: Diagramma termico della corrente del carico del convertitore in pieno (150W) con aria 25°C che scorre al tasso di 100 LFM. L'aria sta scorrendo attraverso il convertitore dal pin 1 per pin 5 (tensione in ingresso nominale).





Isolamento ferroviario JS150-24S12-POC del modulo del convertitore cc-cc dell'alimentazione elettrica di alta efficienza





Figura 7: Curve elettrico riducenti le imposte dell'uscita massima contro la temperatura dell'aria ambiente per i tassi del flusso d'aria di 0 da LFM a 400 LFM con aria che scorre dall'input l'uscita (tensione in ingresso nominale).







Isolamento ferroviario JS150-24S12-POC del modulo del convertitore cc-cc dell'alimentazione elettrica di alta efficienza





Figura 8: Diagramma termico della corrente del carico del convertitore in pieno (150W) con aria 25°C che scorre al tasso di 100 LFM. L'aria sta scorrendo attraverso il convertitore da input uscita (tensione in ingresso nominale)





Isolamento ferroviario JS150-24S12-POC del modulo del convertitore cc-cc dell'alimentazione elettrica di alta efficienza







Figura 9: Carico d'apertura del passeggero in pieno (carico resistivo) (20 ms/div). Tensione in ingresso pre-applicata.

Ch 1: Vout (5V/div). Ch 2: Input INSERITA/DISINSERITA (5V/div)



Isolamento ferroviario JS150-24S12-POC del modulo del convertitore cc-cc dell'alimentazione elettrica di alta efficienza





Figura 10: Carico di tempo di caduta di arresto in pieno (400 µs/div).

Ch 1: Vout (5V/div). Ch 2: Input INSERITA/DISINSERITA (5V/div).



Isolamento ferroviario JS150-24S12-POC del modulo del convertitore cc-cc dell'alimentazione elettrica di alta efficienza





Figura 11: Risposta di tensione in uscita apunto-cambiamento nella corrente del carico (50%-75%-50% di Iout (massimo); dI/dt = 0.1A/μs). Cappuccio del carico: 10μF, condensatore di tantalio di 100 mΩ esr e condensatore ceramico 1μF. Ch 1: Vout (100mV/div).





Isolamento ferroviario JS150-24S12-POC del modulo del convertitore cc-cc dell'alimentazione elettrica di alta efficienza





Figura 12: Risposta di tensione in uscita apunto-cambiamento nella corrente del carico (50%-75%-50% di Iout (massimo): dI/dt = 2.5A/μs). Cappuccio del carico: 470μF, condensatore di tantalio di 30 mΩ esr e cappuccio ceramico 1μF. Ch 1: Vout (100mV/div).





Figura 13: Ondulazione di tensione in uscita alla corrente nominale di tensione in ingresso e del carico nominale (100mV/div). Capacità del carico: condensatore ceramico 1μF e condensatore di tantalio 10μF. Larghezza di banda: 20 megahertz.



specifiche 7.Function

7.1Enable controllo (INSERITA/DISINSERITA) (Pin 4)

Il perno di permettere permette che il modulo di potere sia commutato in funzione e a riposo elettronicamente. La funzione (INSERITA/DISINSERITA) di permettere è utile per la conservazione della potenza della batteria, per l'applicazione pulsata di potere o per potere su che ordina.

Il perno di permettere è fornito di rimandi - al Vin. È tirato su internamente, in modo da nessuna fonte esterna di tensione è richiesta. Un commutatore aperto del collettore (o apra lo scolo) è raccomandato per il controllo del perno di permettere.

Nel per mezzo del perno di permettere, assicuri che il riferimento sia realmente - il perno di Vin, non davanti al filtraggio di EMI o a distanza dall'unità. Otticamente coppia il segnale di controllo ed individuare l'opto accoppiatore direttamente al modulo eviteranno qualcuno di questi problemi. Se il perno di permettere non è utilizzato, può essere lasciato il galleggiamento (logica positiva) o essere collegato - al perno di Vin (logica negativa). Calcoli i dettagli di A cinque circuiti possibili per l'azionamento del perno INSERITA/DISINSERITA. La figura B è uno sguardo dettagliato dei circuiti INSERITA/DISINSERITA interni.



Isolamento ferroviario JS150-24S12-POC del modulo del convertitore cc-cc dell'alimentazione elettrica di alta efficienza



caratteristiche 7.2Protection

·Serrata di Sotto-Tensione dell'input: Il convertitore è destinato per spegnere quando la tensione in ingresso è troppo bassa, aiutando evita un problema di instabilità del sistema di input, i circuiti di serrata è un comparatore con isteresi di CC. Quando la tensione in ingresso sta aumentando, deve superare il valore di soglia d'apertura tipico di tensione (elencato alla pagina di specificazione) prima che il convertitore accenda. Una volta che il convertitore è sopra, la tensione in ingresso deve scendere sotto il valore di soglia tipico di tensione di soglia prima che il convertitore spenga.

·Limite della corrente d'uscita: Il limite corrente massimo rimane costante come le gocce di tensione in uscita. Tuttavia, l'impedenza dello breve attraverso l'uscita è una volta abbastanza piccola fare la differenza de potenziale di tensione in uscita sotto la tensione specificata di arresto di Corrente-Limite di CC dell'uscita, il convertitore nello stato indefinito della protezione di cortocircuito del modo del singhiozzo fino a rimuovere lo stato di cortocircuito. Ciò impedisce l'eccessivo riscaldamento del convertitore o del piano di caricamento.

·Arresto a temperatura eccessiva: Un sensore di temperatura sul convertitore percepisce la temperatura media del modulo. Il circuito termico di arresto è destinato per girare il convertitore fuori da quando la temperatura alla posizione percepita raggiunge il valore a temperatura eccessiva di arresto. Permetterà che il convertitore accenda ancora quando la temperatura delle cadute percepite di posizione dalla quantità del valore a temperatura eccessiva di isteresi di nuovo inizio di arresto.

circuito di applicazione 7.3Typical



Isolamento ferroviario JS150-24S12-POC del modulo del convertitore cc-cc dell'alimentazione elettrica di alta efficienza



metodo 8.Test

prova dell'ondulazione 8.1Output & di rumore

L'ondulazione dell'uscita è composta di punte di rumore dell'ondulazione di frequenza fondamentale e di commutazione di alta frequenza. L'ondulazione di commutazione fondamentale di frequenza (o ondulazione di base) è nel 100KHz a gamma 1MHz; la punta di rumore ad alta frequenza di commutazione (o rumore di commutazione) è nei 10 megahertz a gamma 50MHz. Il rumore di commutazione è specificato normalmente con una larghezza di banda di 20 megahertz per includere tutte le armoniche significative per le punte di rumore.

Il modo più facile misurare l'ondulazione ed il rumore dell'uscita è di usare una punta della sonda dell'oscilloscopio e un anello di messa a terra urgenti direttamente contro i perni dell'uscita del convertitore di potere, come indicato sotto. Ciò fa il più breve collegamento possibile attraverso i terminali di uscita. La clip a terra della sonda dell'oscilloscopio dovrebbe non essere utilizzata mai nell'ondulazione e nella misura del rumore. La clip a terra non solo fungerà da un'antenna e raccolta l'energia ad alta frequenza irradiata, ma introdurrà il rumore del comune-modo alla misura pure.

La messa a punto di prova standard per l'ondulazione & le misure del rumore è indicata nella la figura D. Un incavo della sonda (Tektronix, P.N. 131.0258-00) è utilizzato affinchè le misure elimini la raccolta di rumore connessa con la clip a terra lunga delle sonde di portata.



Isolamento ferroviario JS150-24S12-POC del modulo del convertitore cc-cc dell'alimentazione elettrica di alta efficienza















informazioni 9.Physical

profilo 9.1Mechanical

Isolamento ferroviario JS150-24S12-POC del modulo del convertitore cc-cc dell'alimentazione elettrica di alta efficienza











Note:

1. I pin 3 sono 0,040" (1.02mm) diametro.

2. Tutti i altri perni sono 0,060" (1.52mm) diametro.

3. Tolleranze: x.xx±0.02 dentro. (x.x±0.5mm)

                       x.xxx±0.010 dentro. (x.xx±0.25mm)



designazioni 9.2Pin

Pin no. Nome Funzione
1 Vin (+) Tensione in ingresso positiva
2 Vin (+) Tensione in ingresso positiva
3 Permetta a L'input di TTL per girare il convertitore in funzione e a riposo, fornito di rimandi a Vin (-), con interno tira su.
4 Vin (-) Tensione in ingresso negativa
5 Vin (-) Tensione in ingresso negativa
6 Vout (-) Tensione in uscita negativa
7 Vout (+) Tensione in uscita positiva
8 Disposizione Disposizione di tensione in uscita. Lasci il perno della DISPOSIZIONE aperto per tensione in uscita nominale.
