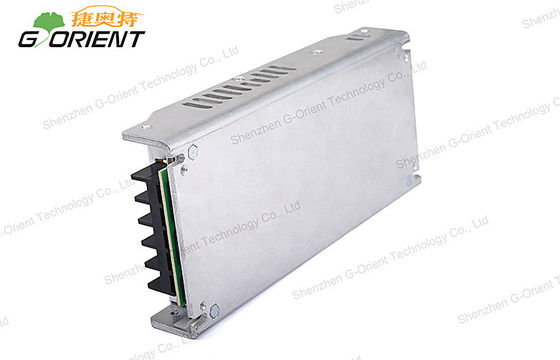

Paesaggio urbano che accende l'alimentazione elettrica a una uscita di commutazione 60A 270W

Alimentazione elettrica di commutazione

NHI300-4.5-A

USCITA

Tensione di CC

4.5V

Gamma corrente

0~60A

Corrente nominale

60A

Potere stimato

270W

Ondulazione & rumore (massimo)

<250mvp-p>

Tensione ADJ.Range

4.05~5.0V

Tolleranza di tensione

+/- 2,0%

Linea regolamento

+/- 0,5%

Regolamento del carico

+/- 1,0%

Messa a punto, tempo di aumento

1000ms, 50ms/230VAC

Ostacoli il tempo

20ms/230VAC

INPUT

Gamma di tensione

200-240VAC

Gamma di frequenza

47-63Hz

Efficienza (tipo.)

83-88%

Corrente di CA

4A/230VAC

Corrente di afflusso (massimo)

60A/230VAC

Corrente di perdita

< 3="">

Protezione

Sopra il carico

105 ~ potenza d'uscita nominale 150%

Tipo di protezione: La limitazione corrente costante, recupera automaticamente dopo che il guasto è rimosso

Sopra tensione

5,2~ 6.3V

Tipo di protezione: Interrompa la tensione di O/P, forza ri sopra per recuperare

Sopra la temperatura

90℃ +/- 5℃

Tipo di protezione: Interrompa la tensione di O/P, recupera automaticamente dopo che la temperatura va giù

Funzione

Controllo inserita/disinserita del fan (tipo.)

Fan di RTH2≧50℃ sopra, fan di ≦45℃ fuori

Ambiente

Impiegati lavoranti.

-40 ~ +60℃ (riferisca al carico dell'uscita che riduce le imposte sulla curva)

Umidità di lavoro

20 ~ RH di 90%, senza condensazione

Impiegati di stoccaggio., umidità

-40 ~ +85℃, 10 ~ RH di 95%

Temp.Coefficient

+/-0.03%/℃ (0 ~ 50℃)

Vibrazione

10 ~ 500Hz, 5G 10min. /1 di ciclo, 60min. Ciascuno lungo la X, Y, asce di Z

Sicurezza

Norme di sicurezza

UL60950-1 approvato

Tensione di Withstand

I/P-O/P: 3KVAC I/P-FG: 1.5KVAC O/P-FG: 0.5KVAC

Resistenza di isolamento

I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/RH di 25℃/70%

Altri

MTBF

271.9K ore MIL-HDBK-217F minimo (25℃)

Dimensione

196*110*30mm (L*W*H)

Imballaggio

1.0kg; 20pcs/20Kgs

Nota

1. Tutti i parametri citati non specialmente sono misurati ad input 230VAC, al carico nominale e a 25℃ della temperatura ambiente.

2. L'ondulazione & il rumore sono misurati a 20Mhz della larghezza di banda usando un 12" paio-cavo torto terminata con un condensatore parallelo uF da 47 & di 0.1uf.

3. Tolleranza: comprende la tolleranza di messa a punto, la linea regolamento ed il regolamento del carico.

4. Colleghi prego il polo positivo di tensione in ingresso con il segno„ L„ del blocchetto terminali, collegano il palo negativo di tensione in ingresso con il segno„ N„ del blocchetto terminali, facendo uso di tensione di CC per tensione in ingresso
