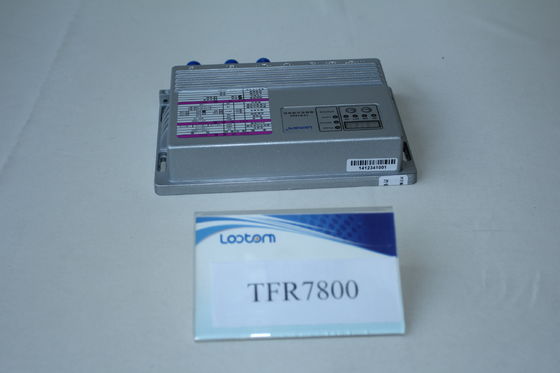

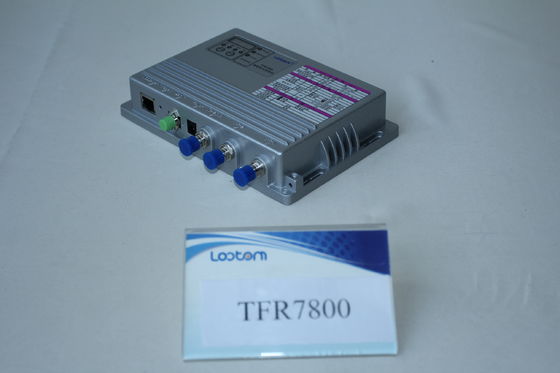

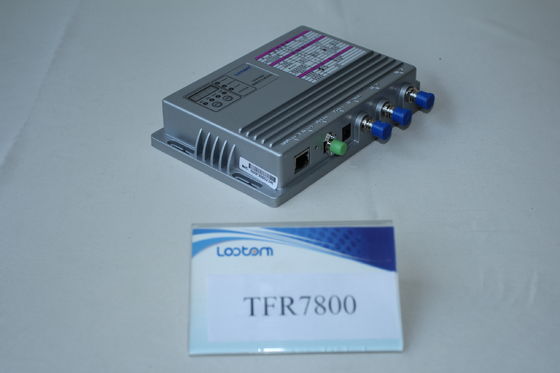

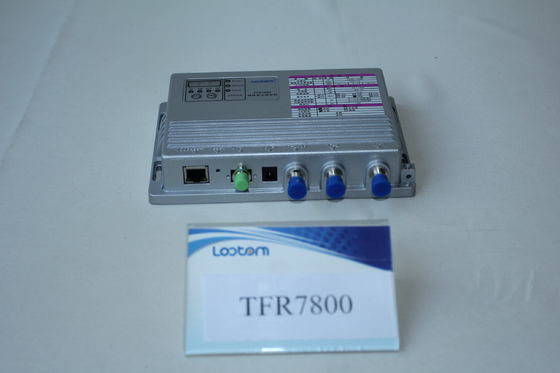

Ricevitore ottico TFR7800 dello SNMP AGC FTTB di potere basso

Dispositivi ottici terminali ottici unidirezionali del ricevitore HFC, TFR7800 che costruisce ricevitore ottico


Panoramica

TFR7800 che costruisce il ricevitore ottico è ricevitore ottico unidirezionale impermeabile dell'interno con due porti, può essere utilizzato nella rete di CATV, nella rete digitale e nella rete delle Telecomunicazioni. Particolarmente in fibra alla costruzione, i suoi fuori porti riguardano la rete di CATV di piccolo volume e molti funzionano. L'adozione del detector.RF ad alta frequenza di alta qualità è amplificata tramite basso consumo energetico, chip dell'amplificatore di GaAs della alto-fodera.

TFR7800 che sviluppa il `s del ricevitore ottico che riceve il campo di potenza ottico è -9 ~ +3DBM. La gamma di AGC è -8 ~-+2 DBM, livello di uscita ottico di ogni rf fuori port il dbuv di portate 102. Quando il potere di ricezione ottico è - 6 DBM, C/N sono più grandi del db 46 e MER è più di db 35. Oltre agli utenti può scegliere l'alta fuori configurazione. All'interno della gamma di AGC di -6-+2dBm, l'uscita di singolo porto può fino a 110dBm.

C'è un adattatore esterno di potere del commutatore di coscia-qualità con la certificazione 3C per convertire AC220V o AC60V in potere di fornitura di CC per il ricevitore ottico. Visualizzazione potere e del livello ottici. Il controllo di attenuazione e dell'equilibrio è regolabile. Gli utenti possono scegliere il risponditore di nanometro che rispetta la norma nazionale di nanometro. Sostiene il telecomando di equilibrio e di attenuazione e di minoring fuori del livello.

Caratteristiche

• Larghezza di banda di lavoro: 47-1000MHZ
• SNMP nanometro di riunione standard e che sostiene regolazione a distanza e locale e gestione del ricevitore.
• Circuiti perfetti di soppressione dell'impulso, migliori il colpo del anti-fulmine e la prevenzione delle scosse dell'impulso di fulmine
• Gamma di AGC: - 8~+2dBm o -6~+2dBm, ricevente campo di potenza ottico: - 9~+3dBm
• La fase dell'input adotta l'amplificatore a basso rumore importato di GaAs, lo stadio di uscita adotta CATV importato alto--pertableance, alto modulo di moltiplicatore di potere di GaAs dell'affidabilità, notevolmente ha migliorato il C/N e le caratteristiche non lineari di distorsione mentre significativamente riduce il consumo di energia
• Prova di affidabilità rigorosa, ore di MTBF >100,000
• Rivelatore di foto: dispositivo di alta qualità che la risposta è maggior di 0.9A/W
• Appoggio della visualizzazione in tempo reale di OP, rf, ATT, EQ e lavorare stato e regolazione dell'ATT e di EQ.
• C'è un adattatore esterno di potere del commutatore di coscia-qualità con la certificazione 3C.

Diagramma

Parametri tecnici
