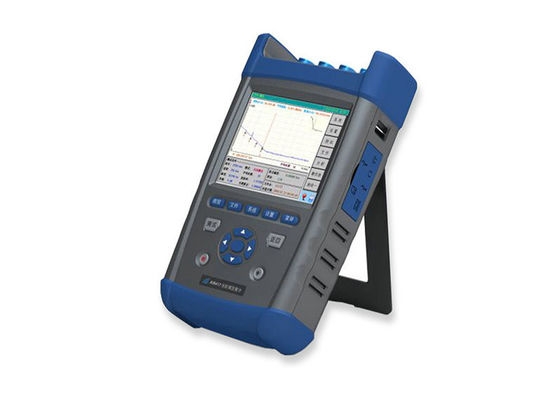

Tester a fibra ottica di VFL integrato OTDR, misuratore di potenza ottico tenuto in mano

Tester a fibra ottica di VFL integrato OTDR, misuratore di potenza ottico tenuto in mano

OTDR Integrated VFL Fiber Optic Tester , Handheld Optical Power Meter

Dettagli:

Luogo di origine: CINA
Marca: FOCONEC
Certificazione: RoHS
Numero di modello: OTDR multifunzionale

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1
Imballaggi particolari: scatola
Tempi di consegna: 2-5 giorni
Termini di pagamento: T / T, L / C
Capacità di alimentazione: 200 moda a settimana
Contattaci
Descrizione di prodotto dettagliata
Applicazione: progettato per la rete difficile di FTTx Gamma di distanza: 0,4, 0,8, 1,6, 3,2, 6,4, 16,32,64,128,256,512km (SMF)
Connettore ottico: FC/SC/ST (connettore universale) Tipo: OTDR, VFL, tester ottico del misuratore di potenza



Tester a fibra ottica di VFL integrato OTDR, misuratore di potenza ottico tenuto in mano & sorgente luminosa



Dettaglio rapido:

  1. Riflettometro di dominio di tempo ottico (OTDR)
  2. VFL, misuratore di potenza ottico, sorgente luminosa integrata
  3. alta gamma dinamica 45dB

Riassunti del prodotto:

FOC8002 OTDR è uno strumento di misura di rendimento elevato con multifunzionale progettato per verificare la rete di FTTx. Pricipalmente è usato per misurare le caratteristiche fisiche di fibra ottica nell'ambito della prova, quali la lunghezza, la perdita di trasmissione e la perdita ecc della giuntura… Può anche individuare gli errori o le rotture di fibra ottica. Ampiamente si applica nella fabbricazione, nella costruzione e nella manutenzione nel sistema di comunicazione di fibra ottica.



Caratteristiche principali:

1. Tenuto in mano, peso leggero e convenienza per portare

2. alta gamma dinamica 45dB

3. zona morta di supplemento-breve evento di ≤1m

4. alta risoluzione di distanza di 0.05m, punti campionari 128k

5. Misura automatica veloce, funzionamento del un-bottone

6. Verifichi fino a quattro lunghezze d'onda con una singola unità

7. Controllo della luce di comunicazione automaticamente

8. Funzione a distanza via Ethernet

9. Doppie interfacce di USB, bastone di USB e stampatrice sostenente e download diretto del cavo al PC via ActiveSync

10. Supportare formato di file di Bellcore GR196 nella scrittura o nella lettura

11. Batteria al litio incorporata con capacità elevata per oltre 8 ore di durata di funzionamento

12. Errore visibile che individua (VFL) e misuratore di potenza ottico

13. FC/PC universale, FC/SC, il tipo del connettore di FC/ST, è conveniente per pulizia di superficie

14. La funzione unica di aggiornamento del software applicativo online, ritornante alla fabbrica è inutile



zona morta di Supplemento-breve evento

dovuto l'sua alta risoluzione, FOC8002 OTDR ha zona morta di supplemento-breve evento di 1m, che è adatta a provare la breve fibra ottica e la fibra ottica della treccia.

Tester a fibra ottica di VFL integrato OTDR, misuratore di potenza ottico tenuto in mano



Analyzation automatico ad alta velocità


FOC8002 può determinare ed individuare rapidamente precisamente gli eventi e gli errori nella traccia, quindi elenca tutti gli eventi in anche tavola, in modo da è molto utile ai sostenitori a migliorare l'efficienza ed è inutile da sapere circa la conoscenza di base relativa.

Tester a fibra ottica di VFL integrato OTDR, misuratore di potenza ottico tenuto in mano



Misura automatica ad alta velocità

La funzione della misura automatica di FOC8002 OTDR lo rende inutile all'operatore sapere circa ulteriori dettagli di funzionamento. L'operazione diventa molto semplice: dopo colleghi la fibra, solo】 di inizio del 【della stampa, quindi la traccia misurata è visualizzata e gli eventi sono elencati sullo schermo in alcuni secondi, ora, voi possono osservare la tavola di evento e della traccia.

Tester a fibra ottica di VFL integrato OTDR, misuratore di potenza ottico tenuto in mano



Capacità unica di prova di PON

FOC8002 è ideale per accesso e prova della rete di FTTH, gli permette di provare tramite i separatori 1x32 anche 1x64 a prova di PON (rete ottica passiva).
FOC8002 offre ad un evento eccezionale di 1m la zona morta e 0.05m alta risoluzione di distanza, con cui potete caratterizzare tutti gli eventi fra il trasmettitore ed il pannello componenti elettrici della fibra dell'ufficio centrale.

Tester a fibra ottica di VFL integrato OTDR, misuratore di potenza ottico tenuto in mano



Funzione conveniente di VFL

indicatore di posizione visivo (VFL) dell'errore di accessorio 650nm è ideale per l'identificazione la giuntura cattiva, il cattivo connettore, la rottura o di macro curvatura facilmente. Il VFL standard con potenza di uscita più di 2 milliwatt è installato nel FOC8002 di FOCONEC, che la distanza dell'operazione è al di sopra di 5 chilometri.


Controllo della luce di comunicazione

Nel misurare una fibra in servizio, il risultato di misurazione da un OTDR non è preciso e c'è un rischio potenziale di danneggiamento permanente del fotoelettrico interno del ricevitore di OTDR. Per impedire questi problemi, il FOC8002 OTDR può individuare automaticamente e silenziosamente se la luce di comunicazione è presente dopo che la fibra nell'ambito della prova è collegata, una volta che la luce è verificata che presente, simultaneamente, un messaggio di avviso sarà visualizzato e la protezione interna di OTDR sarà immediatamente attiva.


Lunghezze d'onda e modelli multipli

FOC8002 OTDR può fornire c'è ne di singolo modo o misto o di entrambi, progettato per provare FUT a fino a quattro lunghezze d'onda nella singola unità, quali 850, 1300, 1310, 1383, 1490, 1550, 1625 e le lunghezze d'onda 1650nm, con cui FOC8002 può essere usato ampiamente da lunga autonomia alle reti di FTTx, di CATV, di lan, di Access e della metropolitana.


Interfaccia esterna abbondante

FOC8002 ha interfaccia esterna abbondante, come USB, Min-USB, Ethernet, trasduttore auricolare e deviazione standard, dovuto questi, può svolgere le seguenti funzioni:

1. Preparandoti via le multimedia per gli operatori, che possono permettere a diventate un esperto di misurazione nei limiti di periodo ridotto.

2. Implementare controllo a distanza con Ethernet, effettuante un analisi guasti dall'interurbana per fibra nell'ambito della prova.

3. Stampa della tavola di evento e della traccia

4. Aggiornando il software applicativo online

Tester a fibra ottica di VFL integrato OTDR, misuratore di potenza ottico tenuto in mano


Applicazione tipica:

Tester a fibra ottica di VFL integrato OTDR, misuratore di potenza ottico tenuto in mano

FOC8002 OTDR pricipalmente è usato per misurare la rete di FTTx, fornisce i multifunctions in un'unità. FOC8002 offre i tre modi di misurazione: modo di alimentazione manuale (modo in tempo reale compreso e modo medio), modo automatico e modo di zona morta.
Modo manuale di misura: il modo di alimentazione manuale è adatto ad operatore specializzato che ha una conoscenza di con lo strumento. In questo modo di misura, ottenere i risultati più accurati, il modo in tempo reale o il modo medio può essere selezionato se necessario.
Nel modo in tempo reale, i cambiamenti dinamici della catena della fibra possono essere tempestivo individuato, è molto utile quando dovete osservare l'effetto ed il processo di fibra che è impiombata o collegata.
Nel modo medio di misura, il rumore nella traccia può essere soppresso e lo SNR (rapporto segnale del segnale) è migliorato, quindi, il risultato è più accurato. Infatti, i tempi più medii è eseguito, più rumore nella traccia è soppresso ed il momento maggiore è passato per l'elaborazione dei segnali. In pratica, i tempi medii dovrebbero essere fissati correttamente secondo la necessità.
Modo automatico di misura: gli stati ottimizzati di misura sono fissati automaticamente, è inutile all'operatore da sapere circa la conoscenza di base complicata ed ulteriori dettagli di funzionamento. In questo modo, i risultati più accurati possono essere ottenuti quando i tempi medii adeguati sono fissati, ma aumenterà il periodo di elaborazione dei segnali.
Modo di zona morta: questo modo è adatto a fibra ottica difficile con la breve distanza e le regolazioni ottimizzate della gamma di distanza, della larghezza di impulso e dell'attenuatore possono essere eseguite automaticamente. Per ottenere il migliore risultato, l'attenuazione di riflessione terminale dovrebbe essere garantita di meno che -40dB.



Parametri tecnici:

Gamma dinamica Riferisca prego “alle specifiche dei moduli di OTDR„
Distanzi l'incertezza ± (0.75m + spazio di campione + misura distance×0.0025%)
Risoluzione del campionamento 0,05, 0,1, 0,2, 0,5, 1,2,4,8,16m
Gamma di distanza 0,4, 0,8, 1,6, 3,2, 6,4, 16,32,64,128,256,512km (SMF);
0,4, 0,8, 1,6, 3,2, 6,4, 16,32 (MMF di 850nm)
Larghezza di impulso 5,10,30,80,160,320,640,1280,5120,10240,20480ns
5,10,30,80,160,320,640,1280 (MMF di 850nm)
Soglia di perdita 0.01dB
Punti campionari Fino a 128k
Linearità 0.05dB/dB
Risoluzione di perdita 0.001dB
Capacità di memoria ≥800traces (accessorio), ≥65500traces (stoccaggio di deviazione standard 2GB)
Regolazione di indice di rifrazione del gruppo 1,00000 - 2,00000 (0.00001steps)
Unità di distanza chilometro, m., kft, ft
Esposizione 640×480, TFT LCD a 6.5 pollici (touch screen)
Interfaccia USB, Min-USB, Ethernet, trasduttore auricolare, deviazione standard
Connettore ottico FC/SC/ST (connettore universale)
VFL 650nm±10nm, 2mW (tipico); CW/1Hz
Misuratore di potenza ottico Lunghezza d'onda: 1200nm alla gamma di misura 1650nm: -60 ad accuratezza di misura 0dBm: 5% (- 10dBm, CW)
Alimentazione elettrica Adattatore 100 di CA a 240V, 50/60Hz, CC 1.5A: batteria al litio incorporata 19V±2V (2A): 4400mAh, ore 2 di tempo di funzionamento ≥8
Lingua Selezionabile dall'utente: cinese semplificato, inglese, Russo, ecc coreano… (contatti per favore CETC quarantunesimo per altri)
Temperatura di funzionamento -10 a 50℃ (che fa pagare: 5 a 40℃)
Temperatura di stoccaggio -40 a 70℃ (batteria: -20 a 60℃)
Umidità relativa 5% - 95%, senza condensazione
Dimensioni 295×186×75 (millimetro)
Peso 2.5kg approssimativamente.

Note1: Non comprende l'incertezza dovuto l'indice della fibra
Note2: La luminosità bassa, esclude la misurazione.



Moduli di OTDR e guida d'ordinazione:

Numero di ordinazione Lunghezza d'onda di funzionamento Tipo della fibra Gamma dinamica (dB) Zona morta di evento (m) Zona morta di attenuazione (m)
FOC8002-2101 1310/1550nm SMF 42/40 2/2 10/10
FOC8002-2102 1310/1550nm SMF 40/38 1/1 10/10
FOC8002-2103 1310/1550nm SMF 37/35 1/1 10/10
FOC8002-3103 (PON) 1310/1550/1625nm (filtro incorporato) SMF 39/37/37 1/1/1 10/10/10
FOC8002-4101 1310/1490/1550/1625nm SMF 35/32/34/34 1/1/1/1 10/10/10/10



Tester a fibra ottica di VFL integrato OTDR, misuratore di potenza ottico tenuto in mano



Accessori standard:

NO. Nome quantità
1 Linea elettrica 1
2 Adattatore di AC/DC 1
3 Certificazione di qualità 1
4 Manuale dell'utente 1
5 Traccia che analizza software (CD) 1
6 Valigia dura (gallus compreso) 1
7 Gallus speciale dello strumento 1
8 FC/SC, connettori di FC/ST 1
