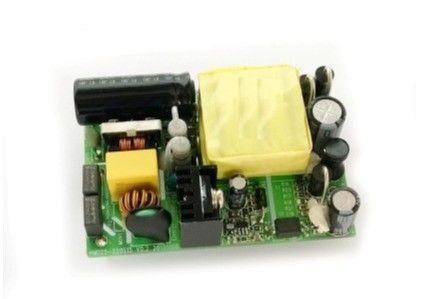

Uscita medica 15V/1.67A MD25-220S15 dell'alimentazione elettrica 25W
Caratteristiche fondamentali
Gamma dell'input di CA: 100~240Vac
Singole uscite: 15V/1.67A
Alta efficienza: 78%
Linea regolamento: ≤±1%
Regolamento del carico: ≤±1%
Ripple&noise basso: ≤150mV
protezione di cortocircuito
Uscita sopra protezione corrente
Sopra protezione di temperatura
Naturale raffreddi
RoHS compiacente
Panoramica del prodotto
Questo uso del convertitore di AC-DC ha avanzato l'elaborazione di potere, il controllo e le tecnologia d'imballaggio per fornire la convenienza della prestazione, della flessibilità, dell'affidabilità e di una componente matura di potere. La commutazione ad alta frequenza fornisce la densità di alto potere alta efficienza a basso rumore e.
Caratteristiche elettriche
Caratteristiche d'ingresso
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione in ingresso stimata
|
100
|
|
240
|
VCA
|
|
|
Gamma di tensione in ingresso di CA
|
90
|
|
264
|
VCA
|
|
|
Frequenza stimata dell'input di CA
|
|
50/60
|
|
Hertz
|
|
|
Gamma di frequenza dell'input di CA
|
47
|
|
63
|
Hertz
|
|
|
Corrente di ingresso massima
|
|
|
0,9
|
A
|
Tensione in ingresso minima, pieno carico
|
|
Corrente di afflusso dell'input
|
|
|
40
|
A
|
tensione in ingresso 230Vac, 25℃, primo inizio
|
|
Efficienza
|
78
|
|
|
%
|
Tensione in ingresso stimata, carico nominale
|
Caratteristiche di uscita
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione in uscita del punto vincente
|
14,70
|
15
|
15,30
|
VCC
|
Tensione in ingresso stimata, mezzo carico
|
|
Gamma di tensione in uscita
|
14,55
|
15
|
15,45
|
VCC
|
|
|
Gamma della corrente d'uscita
|
0
|
|
1,67
|
A
|
|
|
Linea regolamento
|
|
|
±1
|
%
|
|
|
Regolamento del carico
|
|
|
±1
|
%
|
|
|
Regolazione della temperatura
|
|
±0.02
|
|
%/°C
|
Sopra la gamma di temperatura di funzionamento
|
|
Ondulazione & rumore
|
|
|
150
|
sistemi MV
|
Input stimato, pieno carico, una larghezza di banda di 20 megahertz
|
|
Reazione dinamica
|
Deviazione
|
|
|
±5
|
%
|
25% - 50% a 25% Iout massimo, 50% - 75% a 50% Iout massimo, 0.1A/us
|
|
Tempo di sistemazione
|
|
|
400
|
noi
|
all'interno di 1% Vout
|
|
Overshoot di tensione in uscita
|
|
|
±5
|
%
|
|
|
Capacità di uscita
|
|
2200
|
|
μF
|
|
Caratteristiche di protezione
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Uscita sopra protezione del carico
|
1,8
|
|
3,0
|
A
|
Singhiozzo
|
|
Protezione di cortocircuito
|
|
|
10
|
mΩ
|
Singhiozzo
|
|
Protezione a temperatura eccessiva
|
|
|
|
℃
|
Recupero automatico
|
Caratteristiche generali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
MTBF (calcolato)
|
100
|
|
|
KHrs
|
TR-NWT-000332; pieno carico, tum 25℃
|
Caratteristiche ambientali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Temperatura di funzionamento
|
-10
|
|
+50
|
℃
|
|
|
Temperatura di stoccaggio
|
-20
|
|
+85
|
℃
|
|
|
Umidità relativa
|
20
|
|
90
|
%
|
|
|
Umidità di stoccaggio
|
10
|
|
95
|
%
|
|
|
Altitudine
|
|
|
3000
|
m.
|
|
Caratteristiche di sicurezza
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione di isolamento
|
Input ad uscita
|
4000
|
|
|
VCA
|
5mA/1min, nessun effetto ad arco e ripartizione
|
|
Resistenza di isolamento
|
Input ad uscita
|
30
|
|
|
MΩ
|
500Vdc/1min, pressione atmosferica normale, umidità di 90%
|
Caratteristiche di contabilità elettromagnetica
|
Oggetto
|
Norme
|
Circostanze
|
Note
|
|
CE
|
EN55022
|
Classe B
|
Superi la prova del sistema
|
|
RI
|
EN55022
|
Classe B
|
Superi la prova del sistema
|
|
Armonico
|
EN61000-3-2
|
Requisiti delle lampade di tipo C
|
Criterio B
|
|
Fluttuazioni e luce intermittente di tensione
|
EN61000-3-3
|
Requisiti di attrezzature della classe A
|
Criterio B
|
|
Impulso
|
EN61000-4-5
|
Modo differenziale ±2KV, mode±4KV comune
|
Criterio B
|
|
IMMERSIONE
|
EN61000-4-11
EN55024
|
Immersione di tensione a 0%Ut, 10ms
|
Criterio B, prova alle fasi 0, 90, 180 e 270
|
|
Immersione di tensione a 40%Ut, 20ms
|
|
Immersione di tensione a 70%Ut, 50ms
|
|
ESD
|
Scarico dell'aria
|
EN61000-4-2
|
±8KV
|
Criterio B
|
|
Scarico del contatto
|
EN61000-4-2
|
±4KV
|
Criterio B
|
Note:
Criterio A: Prestazione normale durante e dopo la prova.
Criterio B: La protezione o la risistemazione a bassa tensione non è permessa. La fluttuazione temporanea di tensione in uscita cessa dopo che le perturbazioni cessa e da cui il EUT recupera la sua prestazione normale automaticamente. Durante la prova del sistema, la fluttuazione o la risistemazione di tensione in uscita non è permessa anche.
Criterio C: La perdita temporanea di uscita è permessa, ma l'hardware non può essere danneggiato. Il EUT recupera automaticamente la sua prestazione normale o l'intervento dell'operatore.
Criterio R: La perdita di uscita che non è ricuperabile è permessa. La componente protettiva primaria (fusibile) può essere danneggiata. Il EUT recupera la sua prestazione normale dopo sostituisce la componente nociva.
Qualificazione ambientale
|
Parametro
|
Note
|
|
Vibrazione
|
10-55Hz spazzata, 1 min./spazzata, 120 spazzate per l'asse 3
|
|
Scossa meccanica
|
min 100g, 2 cali nella x e asse y, 1 calo nell'asse di z
|
|
Freddo (in funzione)
|
Annuncio IEC60068-2-1
|
|
Calore umido
|
IEC60068-2-67 CY
|
|
Riciclaggio di temperatura
|
-40°C a 100°C, rampa 15°C/min., 500 cicli
|
|
Potere/riciclaggio termico
|
Vin = min a massimo, pieno carico, 100 cicli
|
|
Marginalità di progettazione
|
Tmin-10°C a Tmax+10°C, 5°C fa un passo, Vin = min a massimo, carico 0-105%
|
|
Prova di vita
|
95% ha valutato Vin ed il carico, unità a ridurre le imposte sul punto, 1000 ore
|
|
Abilità della lega per saldatura
|
IEC60068-2-20
|
Conformità di norme
|
Norme
|
Note
|
|
UL60601-1
|
|
|
CSA22.2 NO.601-1-M90
|
|
|
IEC60601-1
|
|
|
EN55011
|
classe B
|
|
IEC60601-1-2
|
|
|
GB9706.1-2007
|
|
Profilo meccanico
Length×width×heigth: (70±0.5) mm× del mm× (48±0.5) (25Max) millimetro, 2.76×1.89×0.98 (dentro)
Designazioni del connettore
|
Oggetto
|
Pin
|
Funzione
|
|
Input
|
1
|
Linea
|
|
2
|
Neutrale
|
|
Uscita
|
3
|
V
|
|
4
|
V+
|
