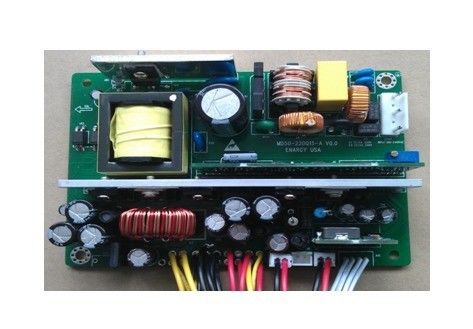

L'alimentazione elettrica medica 50W ha prodotto 5V/3A, 12V/2A, 12.8V/0.5A MD50A-220Q15
Caratteristiche fondamentali
Gamma dell'input di CA: 90~264Vac
Gamma dell'input della batteria di Li: 10~12.8Vdc
Uscite triple: 5V/3A, 12V/2A, 12.8V/0.5A
Alta efficienza: 70%
Linea regolamento: ≤±1%
Regolamento del carico: ≤±3%
Ripple&noise basso: ≤150mV
protezione di cortocircuito
Uscita sopra protezione corrente
Uscita sopra protezione di tensione
Input nell'ambito della serrata di tensione
Sopra protezione di temperatura
Segnale di operazione di CA
Segnale di alimentazione a batteria
Batteria che carica segnale
Segnale di capacità della batteria
Funzione inserita/disinserita morbida
Commutatore senza cuciture fra CA, la batteria e la CC
Naturale raffreddi
RoHS compiacente
Valutazione fiamma-ritardata UL94V-0
Panoramica del prodotto
Questo uso del convertitore di AC-DC ha avanzato l'elaborazione di potere, il controllo e le tecnologia d'imballaggio per fornire la convenienza della prestazione, della flessibilità, dell'affidabilità e di una componente matura di potere. La commutazione ad alta frequenza fornisce la densità di alto potere alta efficienza a basso rumore e.
Caratteristiche elettriche
Caratteristiche d'ingresso
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione in ingresso stimata
|
100
|
|
240
|
VCA
|
|
|
Gamma di tensione in ingresso di CA
|
90
|
|
264
|
VCA
|
|
|
Frequenza stimata dell'input di CA
|
|
50/60
|
|
Hertz
|
|
|
Gamma di frequenza dell'input di CA
|
47
|
|
63
|
Hertz
|
|
|
Corrente di ingresso massima
|
|
|
1,5
|
A
|
Tensione in ingresso minima, pieno carico
|
|
Corrente di afflusso dell'input
|
|
|
60
|
A
|
264 VCA di tensione in ingresso, 25℃, primo inizio
|
|
Tensione in ingresso della batteria
|
10
|
|
12,8
|
VCC
|
|
|
Efficienza
|
Input di CA
|
70
|
|
|
%
|
Tensione in ingresso stimata, carico nominale
|
|
Batteria ed input di CC
|
84
|
|
|
%
|
tensione in ingresso 12Vdc, carico nominale
|
Caratteristiche di uscita
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Gamma di tensione in uscita
|
5V
|
4,85
|
5
|
5,15
|
VCC
|
|
|
12V
|
11,7
|
12
|
12,3
|
VCC
|
|
|
Caricarsi della batteria
|
13,6
|
13,8
|
13,0
|
VCC
|
|
|
Gamma della corrente d'uscita
|
5V
|
0
|
|
3,0
|
A
|
|
|
12V
|
0
|
|
2,0
|
A
|
|
|
Caricarsi della batteria
|
0,5
|
|
0,6
|
A
|
Modo corrente costante
|
|
Linea regolamento
|
|
|
±1
|
%
|
|
|
Regolamento del carico
|
|
|
±3
|
%
|
|
|
Ondulazione & rumore
|
5V
|
|
|
50
|
mVp-p
|
Input stimato, pieno carico, una larghezza di banda di 20 megahertz
|
|
12V
|
|
|
150
|
sistemi MV-p
|
Input stimato, pieno carico, una larghezza di banda di 20 megahertz
|
|
Overshoot di tensione in uscita
|
|
|
±5
|
%
|
|
|
Capacità di uscita
|
|
3300
|
|
μF
|
|
Caratteristiche di protezione
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Uscita sopra protezione corrente
|
5V
|
4,0
|
|
9,0
|
A
|
|
|
12V
|
2,5
|
|
4,5
|
A
|
|
|
protezione di cortocircuito di 5V 12V
|
|
|
10
|
mΩ
|
Singhiozzo
|
|
Protezione di undervoltage della batteria
|
9,0
|
|
9,5
|
V
|
regolamento del carico di 50%
|
Caratteristiche generali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
MTBF
|
250
|
|
|
KHrs
|
Input stimato, pieno carico, 25℃
|
|
Peso
|
|
280
|
|
g
|
|
Caratteristiche ambientali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Temperatura di funzionamento
|
0
|
|
+50
|
℃
|
|
|
Temperatura di stoccaggio
|
-20
|
|
+85
|
℃
|
|
|
Umidità relativa
|
20
|
|
90
|
%
|
|
|
Umidità di stoccaggio
|
10
|
|
95
|
%
|
|
|
Altitudine
|
|
|
3000
|
m.
|
|
|
Metodo di Raffreddamento-giù
|
|
|
|
|
Raffreddamento naturale
|
Caratteristiche di sicurezza
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione di isolamento
|
Input ad uscita
|
4000
|
|
|
VCA
|
5mA/1min, nessun effetto ad arco e ripartizione
|
|
Input a terra
|
1500
|
|
|
VCA
|
|
Uscita a terra
|
500
|
|
|
VCC
|
5mA/1min, nessun effetto ad arco e ripartizione
|
|
Resistenza di isolamento
|
Input ad uscita
|
30
|
|
|
MΩ
|
500Vdc/1min, pressione atmosferica normale, umidità di 90%
|
|
Corrente di perdita
|
Input a terra
|
|
|
0,5
|
mA
|
264Vac, stato normale
|
|
|
|
1
|
mA
|
264Vac, scelgono l'errore
|
Gestione della batteria
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione stimata della batteria
|
|
11,1
|
|
V
|
|
|
Capacità della batteria
|
2
|
|
5
|
AH
|
|
|
Corrente standby di perdita
|
|
|
0,5
|
mA
|
Stato freddo senza input di CA, commutatore fuori
|
|
Pre la corrente di carica
|
|
300
|
|
mA
|
|
Note:
la batteria 1.The e la corrente alternata Sono commutatore senza cuciture. 5V e 12V non verranno a mancare durante il commutatore;
tipo 2.Battery: tre batterie di Li;
Segnale e commutatore
|
Oggetto
|
Funzioni
|
Note
|
|
CA – Segnale GIUSTO
|
Il segnale accende quando l'input di CA, ha prodotto ad alto livello
|
pin3 della linea della prova della batteria
|
|
Segnale di CA LED
|
Segnali accendono quando l'input di CA, ha prodotto ad alto livello
|
pin3 di cavo blu e bianco
|
|
Giro morbido di potere INSERITA/DISINSERITA
|
accenda quando SW1 e SW2 sono messi, spento quando cortocircuito ancora
|
1th perno e 2pin di cavo blu e bianco XH2.0-5
|
Caratteristiche di contabilità elettromagnetica
|
Oggetto
|
Norme
|
Circostanze
|
Note
|
|
CE
|
EN55011
|
Classe B
|
Superi la prova del sistema
|
|
RI
|
EN55022
|
Classe B
|
Superi la prova del sistema
|
|
Armonico
|
EN61000-3-2
|
Requisiti delle lampade di tipo C
|
Criterio B
|
|
Fluttuazioni e luce intermittente di tensione
|
EN61000-3-3
|
Requisiti di attrezzature della classe A
|
Criterio B
|
|
Impulso
|
EN61000-4-5
|
Modo differenziale ±2KV, mode±4KV comune
|
Criterio B
|
|
IMMERSIONE
|
EN61000-4-11
EN55024
|
Immersione di tensione a 0%Ut, 10ms
|
Criterio B, prova alle fasi 0, 90, 180 e 270
|
|
Immersione di tensione a 40%Ut, 20ms
|
|
Immersione di tensione a 70%Ut, 50ms
|
|
ESD
|
Scarico dell'aria
|
EN61000-4-2
|
±8KV
|
Criterio B
|
|
Scarico del contatto
|
EN61000-4-2
|
±4KV
|
Criterio B
|
Note:
Criterio A: Prestazione normale durante e dopo la prova.
Criterio B: La protezione o la risistemazione a bassa tensione non è permessa. La fluttuazione temporanea di tensione in uscita cessa dopo che le perturbazioni cessa e da cui il EUT recupera la sua prestazione normale automaticamente. Durante la prova del sistema, la fluttuazione o la risistemazione di tensione in uscita non è permessa anche.
Criterio C: La perdita temporanea di uscita è permessa, ma l'hardware non può essere danneggiato. Il EUT recupera automaticamente la sua prestazione normale o l'intervento dell'operatore.
Criterio R: La perdita di uscita che non è ricuperabile è permessa. La componente protettiva primaria (fusibile) può essere danneggiata. Il EUT recupera la sua prestazione normale dopo sostituisce la componente nociva.
Qualificazione ambientale
|
Parametro
|
Note
|
|
Vibrazione
|
10-55Hz spazzata, 1 min./spazzata, 120 spazzate per l'asse 3
|
|
Scossa meccanica
|
min 100g, 2 cali nella x e asse y, 1 calo nell'asse di z
|
|
Freddo (in funzione)
|
Annuncio IEC60068-2-1
|
|
Calore umido
|
IEC60068-2-67 CY
|
|
Riciclaggio di temperatura
|
-40°C a 100°C, rampa 15°C/min., 500 cicli
|
|
Potere/riciclaggio termico
|
Vin = min a massimo, pieno carico, 100 cicli
|
|
Marginalità di progettazione
|
Tmin-10°C a Tmax+10°C, 5°C fa un passo, Vin = min a massimo, carico 0-105%
|
|
Prova di vita
|
95% ha valutato Vin ed il carico, unità a ridurre le imposte sul punto, 1000 ore
|
|
Abilità della lega per saldatura
|
IEC60068-2-20
|
Conformità di norme
|
Norme
|
Note
|
|
UL/cUL60950
|
|
|
EN60950
|
|
|
GB4943
|
|
|
IEC 695-2-2
|
Prova della fiamma dell'ago, prova di intera assemblea, componenti board&plastic UL94V-0 compiacenti
|
|
IEC 61000-4-2
|
|
Profilo meccanico
Length×width×heigth: 130×91×35 (millimetro)
Designazioni del connettore
Linea della prova della batteria: Tipo areXH2.0-4 (colore bianco del connettore, una distanza di 2,0 perni, 4PIN)
|
Colore
|
Codice di Pin
|
Funzione
|
Materiale
|
Mappa di schizzo
|
|
giallo
|
1
|
Bat+
|
24AWG UL1007 80℃
L=275mm
|
|
|
il nero
|
2
|
Pipistrello
|
|
rosso
|
3
|
AC-OK
|
|
il nero
|
4
|
Terra
|
Potere alla linea della portachiave: Tipo areXH2.0-5 (colore bianco del connettore, una distanza di 2,0 perni, 5PIN)
|
Colore
|
Codice di Pin
|
Funzione
|
Materiale
|
Mappa di schizzo
|
|
Cavo piano blu e bianco
|
1
|
SW1
|
UL2468 24#-5P
L=300mm
|
|
|
2
|
SW2
|
|
3
|
AC-LED
|
|
4
|
Terra
|
|
5
|
Terra
|
Linea di comunicazione di parametro: Tipo areXH2.54-5 (colore bianco del connettore, una distanza di 2,54 perni, 5PIN)
|
Colore
|
Codice di Pin
|
Funzione
|
Materiale
|
Mappa di schizzo
|
|
giallo
|
1
|
+12V
|
24AWG UL1007 80℃
L=190mm
|
|
|
il nero
|
2
|
Terra
|
|
blu
|
3
|
|
|
bianco
|
4
|
|
|
il nero
|
5
|
|
Potere al condotto di alimentazione della stampante: Tipo areXH2.0-4 (colore bianco del connettore, una distanza di 2,54 perni, 4PIN)
|
Colore
|
Codice di Pin
|
Funzione
|
Materiale
|
Mappa di schizzo
|
|
rosso
|
1
|
+5V
|
24AWG UL1007 80℃
L=300mm
|
|
|
|
2
|
|
|
il nero
|
3
|
Terra
|
|
giallo
|
4
|
+12V
|
Linea di congiunzione del fan: Il tipo del connettore è SMP-02-BC (colore nero, una distanza di 2,54 perni, 2PIN)
|
Colore
|
Codice di Pin
|
Funzione
|
Materiale
|
Mappa di schizzo
|
|
il nero
|
1
|
Terra
|
24AWG UL1007 80℃
L=200mm
|
|
|
giallo
|
2
|
+12V
|
Linea di congiunzione della batteria: Il tipo del connettore è STO-1.0T-187N-8
|
Colore
|
Codice di Pin
|
Funzione
|
Materiale
|
Mappa di schizzo
|
|
rosso
|
1
|
Bat+
|
24AWG UL1007 80℃
L=220mm
|
|
|
il nero
|
2
|
Pipistrello
|
Linea elettrica del rifornimento di Mainboad: Tipo areXH2.54-4 (colore bianco del connettore, una distanza di 2,54 perni, 4PIN)
|
Colore
|
Codice di Pin
|
Funzione
|
Materiale
|
Mappa di schizzo
|
|
giallo
|
1
|
+12V
|
24AWG UL1007 80℃ L=260mm
|
|
|
il nero
|
2
|
Terra
|
|
il nero
|
3
|
Terra
|
|
rosso
|
4
|
+5V
|
