Luogo di origine: | La Cina |
Marca: | Enargy |
Numero di modello: | MA25-220S15-A |
Quantità di ordine minimo: | 1pcs |
---|---|
Prezzo: | Negotiation |
Tempi di consegna: | 1-8 settimane |
Termini di pagamento: | negoziazione |
Capacità di alimentazione: | 15000Pcs/week |
Evidenziare: | Alimentazioni elettriche del grado medico,CA al convertitore di CC |
---|

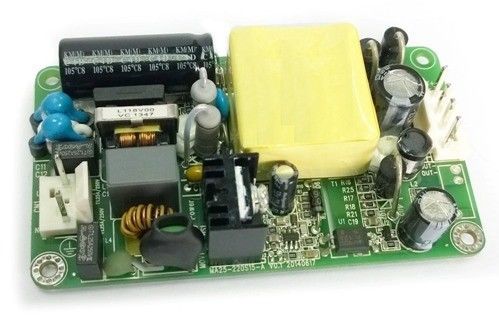

Uscita medica 15V/1.67A MA25-220S15-A dell'alimentazione elettrica 25W
Caratteristiche fondamentali
Gamma dell'input di CA: 90~264Vac
Uscita: 15V/1.67A
Alta efficienza: 78%
Linea regolamento: ≤±1%
Regolamento del carico: ≤±1%
Ripple&noise basso: ≤150mV
protezione di cortocircuito
Uscita sopra protezione corrente
Sopra protezione di temperatura
Naturale raffreddi
RoHS compiacente
Valutazione fiamma-ritardata UL94V-0
Panoramica del prodotto
Questo uso del convertitore di AC-DC ha avanzato l'elaborazione di potere, il controllo e le tecnologia d'imballaggio per fornire la convenienza della prestazione, della flessibilità, dell'affidabilità e di una componente matura di potere. La commutazione ad alta frequenza fornisce la densità di alto potere alta efficienza a basso rumore e.
Caratteristiche elettriche
Caratteristiche d'ingresso
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Tensione in ingresso stimata |
100 |
220 |
240 |
VCA |
|
Gamma di tensione in ingresso di CA |
90 |
|
264 |
VCA |
|
Frequenza stimata dell'input di CA |
|
50/60 |
|
Hertz |
|
Gamma di frequenza dell'input di CA |
47 |
|
63 |
Hertz |
|
Corrente di ingresso massima |
|
|
0,9 |
A |
Tensione in ingresso minima, pieno carico |
Corrente di afflusso dell'input |
|
|
40 |
A |
Tensione in ingresso massima, 25℃, primo inizio |
Efficienza |
78 |
|
|
% |
Tensione in ingresso stimata, carico nominale |
Caratteristiche di uscita
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Gamma di tensione in uscita |
14,55 |
15,00 |
15,45 |
VCC |
|
|
Gamma della corrente d'uscita |
0 |
|
1,67 |
A |
|
|
Linea regolamento |
|
|
±1 |
% |
|
|
Regolamento del carico |
|
|
±1 |
% |
|
|
Regolazione della temperatura |
|
±0.002 |
|
%/°C |
Sopra la gamma di temperatura di funzionamento |
|
Ondulazione & rumore |
|
|
150 |
sistemi MV |
Input stimato, pieno carico, una larghezza di banda di 20 megahertz |
|
Reazione dinamica |
Deviazione |
|
|
±5 |
% |
25% - 50% a 25% Iout massimo, 50% - 75% a 50% Iout massimo, 1A/us |
Tempo di sistemazione |
|
|
400 |
noi |
Al nom di dentro 1% Vout. |
|
Overshoot di tensione in uscita |
|
|
±5 |
% |
|
|
Capacità di uscita |
|
2200 |
|
μF |
|
Caratteristiche di protezione
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Uscita sopra protezione del carico |
1,8 |
|
3,0 |
A |
Modo del singhiozzo, recupero automatico |
Protezione di cortocircuito |
|
|
10 |
mΩ |
|
Protezione a temperatura eccessiva |
|
|
|
|
Recupero automatico |
Caratteristiche generali
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
MTBF |
100 |
|
|
KHrs |
Input stimato, pieno carico, 25℃ |
Caratteristiche ambientali
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Temperatura di funzionamento |
-10 |
|
+50 |
℃ |
|
Temperatura di stoccaggio |
-20 |
|
+85 |
℃ |
|
Umidità relativa |
20 |
|
90 |
% |
|
Umidità di stoccaggio |
10 |
|
95 |
% |
|
Altitudine |
|
|
3000 |
m. |
|
Caratteristiche di sicurezza
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Tensione di isolamento |
Input ad uscita |
4000 |
|
|
VCA |
5mA/1min, nessun effetto ad arco e ripartizione |
Input a terra |
1500 |
|
|
VCA |
||
Uscita a terra |
500 |
|
|
VCC |
5mA/1min, nessun effetto ad arco e ripartizione |
|
Resistenza di isolamento |
Input ad uscita |
30 |
|
|
MΩ |
500Vdc/1min, pressione atmosferica normale, umidità di 90% |
Corrente di perdita |
Input a terra |
|
|
0,5 |
mA |
240Vac, stato normale |
|
|
1 |
mA |
240Vac, scelgono l'errore |
Caratteristiche di contabilità elettromagnetica
Oggetto |
Norme |
Circostanze |
Note |
|
CE |
EN55022 |
Classe B |
Superi la prova del sistema |
|
RI |
EN55022 |
Classe B |
Superi la prova del sistema |
|
Armonico |
EN61000-3-2 |
Requisiti delle lampade di tipo C |
Criterio B |
|
Fluttuazioni e luce intermittente di tensione |
EN61000-3-3 |
Requisiti di attrezzature della classe A |
Criterio B |
|
Impulso |
EN61000-4-5 |
Modo differenziale ±2KV, mode±4KV comune |
Criterio B |
|
IMMERSIONE |
EN61000-4-11 EN55024 |
Immersione di tensione a 0%Ut, 10ms |
Criterio B, prova alle fasi 0, 90, 180 e 270 |
|
Immersione di tensione a 40%Ut, 20ms |
||||
Immersione di tensione a 70%Ut, 50ms |
||||
ESD |
Scarico dell'aria |
EN61000-4-2 |
±8KV |
Criterio B |
Scarico del contatto |
EN61000-4-2 |
±4KV |
Criterio B |
Note:
Criterio A: Prestazione normale durante e dopo la prova.
Criterio B: La protezione o la risistemazione a bassa tensione non è permessa. La fluttuazione temporanea di tensione in uscita cessa dopo che le perturbazioni cessa e da cui il EUT recupera la sua prestazione normale automaticamente. Durante la prova del sistema, la fluttuazione o la risistemazione di tensione in uscita non è permessa anche.
Criterio C: La perdita temporanea di uscita è permessa, ma l'hardware non può essere danneggiato. Il EUT recupera automaticamente la sua prestazione normale o l'intervento dell'operatore.
Criterio R: La perdita di uscita che non è ricuperabile è permessa. La componente protettiva primaria (fusibile) può essere danneggiata. Il EUT recupera la sua prestazione normale dopo sostituisce la componente nociva.
Qualificazione ambientale
Parametro |
Note |
Vibrazione |
10-55Hz spazzata, 1 min./spazzata, 120 spazzate per l'asse 3 |
Scossa meccanica |
min 100g, 2 cali nella x e asse y, 1 calo nell'asse di z |
Freddo (in funzione) |
Annuncio IEC60068-2-1 |
Calore umido |
IEC60068-2-67 CY |
Riciclaggio di temperatura |
-40°C a 100°C, rampa 15°C/min., 500 cicli |
Potere/riciclaggio termico |
Vin = min a massimo, pieno carico, 100 cicli |
Marginalità di progettazione |
Tmin-10°C a Tmax+10°C, 5°C fa un passo, Vin = min a massimo, carico 0-105% |
Prova di vita |
95% ha valutato Vin ed il carico, unità a ridurre le imposte sul punto, 1000 ore |
Abilità della lega per saldatura |
IEC60068-2-20 |
Conformità di norme
Norme |
Note |
UL60601-1 |
|
CSA22.2 NO.601-1-M90 |
|
IEC60601-1 |
|
IEC60601-1-2 |
|
IEC60950 |
|
Profilo meccanico
Length×width×heigth: 88.4×50.3×23 (millimetro), 3.5×2×0.9 (dentro),
Designazioni del connettore
Oggetto |
Note |
Linea |
Pin1of CN1 |
Neutrale |
Pin1of CN1 |
USCITA “+„ |
Pin1,2of CN2 |
USCITA “-„ |
Pin3,4of CN2 |
