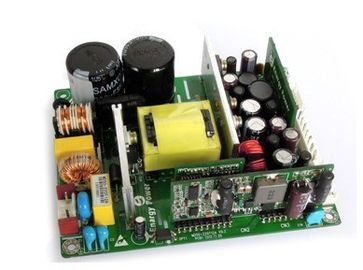

L'alimentazione elettrica medica 50W ha prodotto 5V/2.5A, 12V/2.5A, 13.8V/0.4A MD50-220T12B
Caratteristiche fondamentali
Gamma dell'input di CA: 90~420Vac
Gamma dell'input della batteria di Li: 10~15Vdc
Tensione in ingresso di CC: 12V
uscite del riple: 5V/2.5A, 12V/2.5A, 13.8V/0.4A
Alta efficienza: 70%
Linea regolamento: ≤±1%
Regolamento del carico: ≤±5%
Ripple&noise basso: ≤100mV
protezione di cortocircuito
Uscita sopra protezione corrente
Uscita sopra protezione di tensione
Input nell'ambito della serrata di tensione
Sopra protezione di temperatura
Segnale di operazione di CA
Segnale di alimentazione a batteria
Batteria che carica segnale
Segnale di capacità della batteria
Funzione inserita/disinserita morbida
Commutatore senza cuciture fra CA, la batteria e la CC
Naturale raffreddi
RoHS compiacente
Valutazione fiamma-ritardata UL94V-0
Panoramica del prodotto
Questo uso del convertitore di AC-DC ha avanzato l'elaborazione di potere, il controllo e le tecnologia d'imballaggio per fornire la convenienza della prestazione, della flessibilità, dell'affidabilità e di una componente matura di potere. La commutazione ad alta frequenza fornisce la densità di alto potere alta efficienza a basso rumore e.
Caratteristiche elettriche
Caratteristiche d'ingresso
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione in ingresso stimata
|
100
|
|
240
|
VCA
|
|
|
Gamma di tensione in ingresso di CA
|
90
|
|
420
|
VCA
|
|
|
Frequenza stimata dell'input di CA
|
|
50/60
|
|
Hertz
|
|
|
Gamma di frequenza dell'input di CA
|
47
|
|
63
|
Hertz
|
|
|
Corrente di ingresso massima
|
|
|
1,5
|
A
|
Tensione in ingresso minima, pieno carico
|
|
Corrente di afflusso dell'input
|
|
|
60
|
A
|
264 VCA di tensione in ingresso, 25℃, primo inizio
|
|
Tensione in ingresso della batteria
|
10
|
|
15
|
VCC
|
|
|
Gamma di tensione in ingresso di CC
|
10
|
|
15
|
VCC
|
|
|
Efficienza
|
Input di CA
|
70
|
|
|
%
|
Tensione in ingresso stimata, carico nominale
|
|
Batteria ed input di CC
|
84
|
|
|
%
|
tensione in ingresso 12Vdc, carico nominale
|
Caratteristiche di uscita
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Gamma di tensione in uscita
|
5V
|
4,9
|
5
|
5,1
|
VCC
|
|
|
12V
|
11,5
|
12
|
12,5
|
VCC
|
|
|
Caricarsi della batteria
|
13,5
|
13,7
|
13,9
|
VCC
|
|
|
Gamma della corrente d'uscita
|
5V
|
0
|
|
1,6
|
A
|
|
|
12V
|
0
|
|
2,5
|
A
|
|
|
Caricarsi della batteria
|
0,35
|
|
0,45
|
A
|
Modo corrente costante
|
|
Linea regolamento
|
|
|
±1
|
%
|
|
|
Regolamento del carico
|
|
|
±5
|
%
|
|
|
Ondulazione & rumore
|
5V
|
|
|
100
|
mVp-p
|
Input stimato, pieno carico, una larghezza di banda di 20 megahertz
|
|
12V
|
|
|
200
|
sistemi MV-p
|
Input stimato, pieno carico, una larghezza di banda di 20 megahertz
|
|
Tempo di aumento d'apertura
|
|
|
50
|
spettrografia di massa
|
Pieno carico, 10%~90% Vout
|
|
Overshoot di tensione in uscita
|
|
|
±5
|
%
|
|
|
Capacità di uscita
|
|
3300
|
|
μF
|
|
Caratteristiche di protezione
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Uscita sopra protezione corrente
|
5V
|
2,6
|
|
4,5
|
A
|
|
|
12V
|
3,0
|
|
4,5
|
A
|
|
|
Uscita sopra protezione
|
5V
|
5,5
|
|
7,5
|
V
|
|
|
12V
|
13,2
|
|
18
|
V
|
|
|
protezione di cortocircuito di 5V 12V
|
|
|
10
|
mΩ
|
Singhiozzo
|
|
Batteria nell'ambito di protezione di tensione
|
10,2
|
|
10,8
|
V
|
arresto 5V e 12V
|
Caratteristiche generali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
MTBF
|
250
|
|
|
KHrs
|
Input stimato, pieno carico, 25℃
|
|
Peso
|
|
280
|
|
g
|
|
Caratteristiche ambientali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Temperatura di funzionamento
|
0
|
|
+50
|
℃
|
|
|
Temperatura di stoccaggio
|
-20
|
|
+85
|
℃
|
|
|
Umidità relativa
|
20
|
|
90
|
%
|
|
|
Umidità di stoccaggio
|
10
|
|
95
|
%
|
|
|
Altitudine
|
|
|
3000
|
m.
|
|
|
Metodo di Raffreddamento-giù
|
|
|
|
|
Raffreddamento naturale
|
Caratteristiche di sicurezza
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione di isolamento
|
Input ad uscita
|
4000
|
|
|
VCA
|
5mA/1min, nessun effetto ad arco e ripartizione
|
|
Input a terra
|
2000
|
|
|
VCA
|
|
Uscita a terra
|
500
|
|
|
VCC
|
5mA/1min, nessun effetto ad arco e ripartizione
|
|
Resistenza di isolamento
|
Input ad uscita
|
30
|
|
|
MΩ
|
500Vdc/1min, pressione atmosferica normale, umidità di 90%
|
|
Corrente di perdita
|
Input a terra
|
|
|
0,5
|
mA
|
264Vac, stato normale
|
|
|
|
1
|
mA
|
264Vac, scelgono l'errore
|
Gestione della batteria
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Corrente standby di perdita della batteria
|
|
|
0,5
|
mA
|
Nessun input di CA, FUORI dalla circostanza
|
Note:
Il commutatore senza cuciture fra CA e battery.12V e 5V non spegnerà durante il commutatore.
La tensione della batteria più bassa di 1V non urterà 12V, 5V prodotto se c'è input di CA. Caricare il LED non si accenderà sopra.
La tensione della batteria che corrisponde linearmente alla capacità della batteria. 11V che corrisponde a 1.2-1.8V, 11.5V che corrisponde a 1.7-2.3V, 12V che corrisponde a 2.2-2.8V, 12.5V che corrisponde a 2.7-3.3V
Segnale e commutatore
|
Oggetto
|
Funzioni
|
Note
|
|
Segnale in ingresso di CA
|
Segnali accendono quando l'input di CA, ha prodotto ad alto livello
|
Pin1 del connettore J7, pin5 del connettore J8
|
|
Segnale del rifornimento di batteria
|
Il rifornimento di batteria accende quando il venire a mancare dell'input di CA, ha prodotto ad alto livello
|
Pin4 del connettore J7
|
|
Batteria che carica segnale
|
Produca ad alto livello quando la batteria che si carica, ha prodotto a basso livello quando la batteria non è caricata o completamente non è caricata
|
Pin3 del connettore J7
|
|
Interruttore acceso/spento molle di potere
|
Il connettore J8, la partenza di potere quando pin3 e pin2 è messo, nessun'uscita whenpin1 del fan 12V/5V e terra è messo
|
Nessun commutatore della auto-serratura, 300mS spegne il ritardo
|
Caratteristiche di contabilità elettromagnetica
|
Oggetto
|
Norme
|
Circostanze
|
Note
|
|
CE
|
EN55011
|
Classe B
|
Superi la prova del sistema
|
|
RI
|
EN55022
|
Classe B
|
Superi la prova del sistema
|
|
Armonico
|
EN61000-3-2
|
Requisiti delle lampade di tipo C
|
Criterio B
|
|
Fluttuazioni e luce intermittente di tensione
|
EN61000-3-3
|
Requisiti di attrezzature della classe A
|
Criterio B
|
|
Impulso
|
EN61000-4-5
|
Modo differenziale ±2KV, mode±4KV comune
|
Criterio B
|
|
IMMERSIONE
|
EN61000-4-11
EN55024
|
Immersione di tensione a 0%Ut, 10ms
|
Criterio B, prova alle fasi 0, 90, 180 e 270
|
|
Immersione di tensione a 40%Ut, 20ms
|
|
Immersione di tensione a 70%Ut, 50ms
|
|
ESD
|
Scarico dell'aria
|
EN61000-4-2
|
±8KV
|
Criterio B
|
|
Scarico del contatto
|
EN61000-4-2
|
±4KV
|
Criterio B
|
Note:
Criterio A: Prestazione normale durante e dopo la prova.
Criterio B: La protezione o la risistemazione a bassa tensione non è permessa. La fluttuazione temporanea di tensione in uscita cessa dopo che le perturbazioni cessa e da cui il EUT recupera la sua prestazione normale automaticamente. Durante la prova del sistema, la fluttuazione o la risistemazione di tensione in uscita non è permessa anche.
Criterio C: La perdita temporanea di uscita è permessa, ma l'hardware non può essere danneggiato. Il EUT recupera automaticamente la sua prestazione normale o l'intervento dell'operatore.
Criterio R: La perdita di uscita che non è ricuperabile è permessa. La componente protettiva primaria (fusibile) può essere danneggiata. Il EUT recupera la sua prestazione normale dopo sostituisce la componente nociva.
Qualificazione ambientale
|
Parametro
|
Note
|
|
Vibrazione
|
10-55Hz spazzata, 1 min./spazzata, 120 spazzate per l'asse 3
|
|
Scossa meccanica
|
min 100g, 2 cali nella x e asse y, 1 calo nell'asse di z
|
|
Freddo (in funzione)
|
Annuncio IEC60068-2-1
|
|
Calore umido
|
IEC60068-2-67 CY
|
|
Riciclaggio di temperatura
|
-40°C a 100°C, rampa 15°C/min., 500 cicli
|
|
Potere/riciclaggio termico
|
Vin = min a massimo, pieno carico, 100 cicli
|
|
Marginalità di progettazione
|
Tmin-10°C a Tmax+10°C, 5°C fa un passo, Vin = min a massimo, carico 0-105%
|
|
Prova di vita
|
95% ha valutato Vin ed il carico, unità a ridurre le imposte sul punto, 1000 ore
|
|
Abilità della lega per saldatura
|
IEC60068-2-20
|
Conformità di norme
|
Norme
|
Note
|
|
UL/cUL60950
|
|
|
EN60950
|
|
|
GB4943
|
|
|
IEC 695-2-2
|
Prova della fiamma dell'ago, prova di intera assemblea, componenti board&plastic UL94V-0 compiacenti
|
|
IEC 61000-4-2
|
|
Profilo meccanico
Length×width×heigth: 125.0×100×35.0 (millimetro)
Designazioni del connettore
J1: Tipo areVH3.96-3 (parte posteriore veloce) J2 del connettore: Tipo areVH3.96-2 (parte posteriore veloce) del connettore
|
COM numera
|
Descrizione
|
Numero di Pin
|
Funzione
|
|
J1
|
Connettore dell'input di CA
|
1
|
L
|
|
2
|
NC
|
|
3
|
N
|
|
COM numera
|
Descrizione
|
Numero di Pin
|
Funzione
|
|
J2
|
Connettore dell'input di CC
|
1
|
CC
|
|
2
|
DC+
|
J5: Il connettore J5 dell'input della batteria è VH3.96-2 (parte posteriore veloce)
|
COM numera
|
Descrizione
|
Numero di Pin
|
Funzione
|
|
J5
|
Connettore dell'input della batteria
|
1
|
PIPISTRELLO
|
|
2
|
BAT+
|
J4: Il connettore di uscita J4 è VH3.96-7 (parte posteriore veloce)
|
COM numera
|
Descrizione
|
Numero di Pin
|
Funzione
|
|
J4
|
Connettore di uscita
|
1
|
NC
|
|
2
|
+12V
|
|
3
|
+12V
|
|
4
|
Terra
|
|
5
|
Terra
|
|
6
|
+5V
|
|
7
|
+5V
|
J6: Il connettore J6 del fan è XH2.54-2
|
COM numera
|
Descrizione
|
Numero di Pin
|
Funzione
|
|
J6
|
Connettore del fan
|
1
|
+12V
|
|
2
|
Terra
|
Nota: J6 produrrà soltanto quando il CA ha introdotto okay ed inserisce la circostanza.
J7: Il connettore J7 di indicazione del segnale è XH2.54-4
|
COM numera
|
Descrizione
|
Numero di Pin
|
Funzione
|
Note
|
|
J7
|
Connettore di indicazione del segnale
|
1
|
Terminale dell'input di CA
|
Produca +5V quando l'input di CA è giusto, 0V quando nessun input di CA
|
|
2
|
Terra
|
|
|
3
|
Terminale di carico
|
Output+5V quando la batteria sta caricandosi; 0V quando batteria completamente caricata o che non si carica
|
|
4
|
Terminale della batteria
|
Produca +5V quando per mezzo della batteria, 0V quando nessun input di CA, rifornimento di batteria
|
Nota: La corrente del segnale LED è 2~5mA. La luce di CA accende quando l'input di CA è giusto. La luce della batteria accende quando rifornimento di batteria e nessun input di CA. La luce di CA e la luce della batteria non possono essere accese nello stesso tempo. La tensione in uscita e l'impedenza del LED sono 5V e 510Ω
J8: Il connettore di controllo J8 è XH2.54-6
|
COM numera
|
Descrizione
|
Numero di Pin
|
Funzione
|
Note
|
|
J8
|
Connettore di controllo
|
1
|
Spenga il segnale
|
Efficace a basso livello, nessun'uscita whenpin1 del fan 12V/5V e terra sono messi, 300mS spengono il ritardo
|
|
2
|
Commutatore di potere
|
Alimenti la partenza quando pin3 e pin2 è messo, nessun commutatore della auto-serratura
|
|
3
|
Alimenti switch+
|
|
4
|
Terra
|
|
|
5
|
Segnale di CA
|
Uscita 5V quando CA online, 0V quando non c'sono nessun CA, tensione in uscita ed impedenza +5V e 510Ω
|
|
6
|
Rilevazione di capacità della batteria
|
Produca la tensione analogica 0~5V che corrisponde linearmente alla tensione 9.5~14.5V, 1.5V della batteria che corrisponde a 11V, 2.0V che corrisponde a 11.5V, 2.5V che corrisponde a 12V, 3.0V che corrisponde a 12.5V, la tolleranza ≤±0.3V
|
