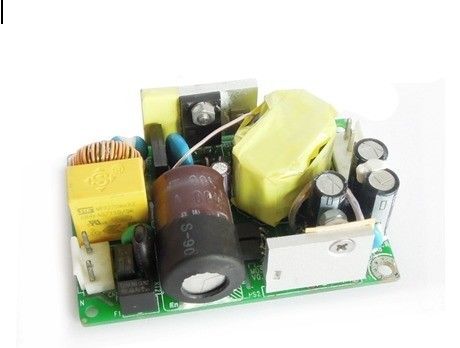

Il CA medico di alta efficienza agli alimentatori in CC ha prodotto 18V/2.22A MD50-220S18

Il CA medico di alta efficienza agli alimentatori in CC ha prodotto 18V/2.22A MD50-220S18

High efficiency Medical ac to dc power supplies Output 18V / 2.22A MD50-220S18

Dettagli:

Luogo di origine: La Cina
Marca: Enargy
Numero di modello: MD50-220S18

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1pcs
Prezzo: Negotiation
Tempi di consegna: 1-8 settimane
Termini di pagamento: negoziazione
Capacità di alimentazione: 15000Pcs/week
Contattaci
Descrizione di prodotto dettagliata

Uscita medica 18V/2.22A MD50-220S18 dell'alimentazione elettrica 50W





Caratteristiche fondamentali

Gamma dell'input di CA: 90~264Vac

Tensione in ingresso di CC: 18V

singole uscite: 18V/2.22A

Alta efficienza: 87%

Linea regolamento: ≤±1%

Regolamento del carico: ≤±3%

Ripple&noise basso: ≤180mV

protezione di cortocircuito

Uscita sopra il protecti di tensione

Naturale raffreddi

RoHS compiacente

Valutazione fiamma-ritardata UL94V-0



Panoramica del prodotto

Questo uso del convertitore di AC-DC ha avanzato l'elaborazione di potere, il controllo e le tecnologia d'imballaggio per fornire la convenienza della prestazione, della flessibilità, dell'affidabilità e di una componente matura di potere. La commutazione ad alta frequenza fornisce la densità di alto potere alta efficienza a basso rumore e.



Caratteristiche elettriche

Caratteristiche d'ingresso

Parametro

Min

Tipo

Massimo

Unità

Note

Tensione in ingresso stimata

100



240

VCA



Gamma di tensione in ingresso di CA

90



264

VCA



Frequenza stimata dell'input di CA



50/60



Hertz



Gamma di frequenza dell'input di CA

47



63

Hertz



Corrente di ingresso massima





1,1

A

90Vac

Corrente di afflusso dell'input





60

A

Tensione in ingresso massima, 25℃, primo inizio

La corrente dello scolo di pavimento





0,5

mA





Caratteristiche di uscita

Parametro

Min

Tipo

Massimo

Unità

Note

Valore di tensione in uscita

17,64



18,36

VCC

Input stimato; Mezzo carico

Gamma di tensione in uscita

17,46



18,54

VCC



Gamma della corrente d'uscita

0



2,22

A



Il picco di corrente dell'uscita





2,78

A

Potenza di picco 50W in the30s a maximum10%

Linea regolamento





±1

%

Linea bassa all'alta linea; pieno carico

Regolamento del carico





±1

%

Nessun carico al pieno carico; input nominale

Accuratezza di Voltage Regulation





±3

%



Reazione dinamica

Ampiezza di Overshoot





±5

%

25% - 50% a 25% Iout massimo, 50% - 75% a 50% Iout massimo, 1A/us

Tempo di recupero





400

noi

Efficienza a macchina





87

%

La temperatura normale;

Input stimato, carico nominale

Ondulazione & rumore





180

sistemi MV

Input stimato, pieno carico, una larghezza di banda di 20 megahertz

Overshoot di tensione in uscita





±5

%



Carico di capacità



2200



μF

Carico di modo del CR



Caratteristiche di protezione

Parametro

Min

Tipo

Massimo

Unità

Note

Uscita sopra protezione di tensione

19,8



25,0

VCC

Modo del singhiozzo, recupero automatico

Uscita sopra protezione corrente

3,00



4,40

A

Protezione di cortocircuito





10



Caratteristiche generali

Parametro

Min

Tipo

Massimo

Unità

Note

MTBF

250





KHrs

Input stimato, pieno carico, 25℃

Peso





2.09(60)

Oz (g)





Caratteristiche ambientali

Parametro

Min

Tipo

Massimo

Unità

Note

Temperatura di funzionamento

-5



+45



Temperatura di stoccaggio

-20



+85



Umidità relativa

20



90

%



Umidità di stoccaggio

10



95

%



Altitudine





3000

m.



Gestione termica









Naturale raffreddi



Caratteristiche di sicurezza

Parametro

Min

Tipo

Massimo

Unità

Note

Tensione di isolamento

Input ad uscita

4000





VCA

5mA/1min, nessun effetto ad arco e ripartizione

Input a terra

1500





VCA

Uscita a terra

500





VCC

Resistenza di isolamento

Input ad uscita

30





500Vdc/1min, pressione atmosferica normale, umidità di 90%



Caratteristiche di contabilità elettromagnetica

Oggetto

Norme

Circostanze

Note

CE

EN55022

Classe B

Superi la prova del sistema

RI

EN55022

Classe B

Superi la prova del sistema

Armonico

EN61000-3-2

Requisiti delle lampade di tipo C

Criterio B

Fluttuazioni e luce intermittente di tensione

EN61000-3-3

Requisiti di attrezzature della classe A

Criterio B

Impulso

EN61000-4-5

Modo differenziale ±2KV, mode±4KV comune

Criterio B

IMMERSIONE

EN61000-4-11

EN55024

Immersione di tensione a 0%Ut, 10ms

Criterio B, prova alle fasi 0, 90, 180 e 270

Immersione di tensione a 40%Ut, 20ms

Immersione di tensione a 70%Ut, 50ms

ESD

Scarico dell'aria

EN61000-4-2

±8KV

Criterio B

Scarico del contatto

EN61000-4-2

±4KV

Criterio B



Profilo meccanico

ength×idth×eighth: 76.2×50.8×28.0 (millimetro), 3.0×2.0×1.1 (dentro),

Il CA medico di alta efficienza agli alimentatori in CC ha prodotto 18V/2.22A MD50-220S18

Designazioni di Pin

Oggetto

Pin nessun

Nome

Funzione

CN1

1

N

Tensione in ingresso

2

Vuoto

3

L

CN2

1

Vout+

Tensione in uscita positiva

2

3

Vout+

Tensione in uscita negativa

4































Etichetta

Il CA medico di alta efficienza agli alimentatori in CC ha prodotto 18V/2.22A MD50-220S18
