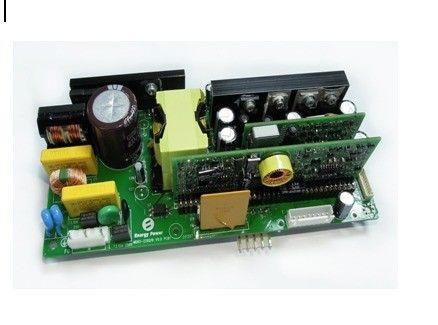

L'alimentazione elettrica medica 65W ha prodotto 5V/3.0, 24V/1.5A, 16.8V/0.75A MD65-220Q19
Caratteristiche fondamentali
Gamma dell'input di CA: 90~264Vac
Gamma dell'input della batteria di Li: 12~16.8Vdc
uscite di uard: 5V/3.0, 24V/1.5A, 16.8V/0.75A
Alta efficienza: 70%
Linea regolamento: ≤±1%
Regolamento del carico: ≤±4%
Ripple&noise basso: ≤200mV
protezione di cortocircuito
Uscita sopra protezione corrente
Uscita sopra protezione di tensione
Input nell'ambito della serrata di tensione
Segnale di operazione di CA
Segnale di alimentazione a batteria
Batteria che carica segnale
Segnale di capacità della batteria
Funzione inserita/disinserita morbida
Commutatore senza cuciture fra CA, la batteria e la CC
Naturale raffreddi
RoHS compiacente
Valutazione fiamma-ritardata UL94V-0
Panoramica del prodotto
Questo uso del convertitore di AC-DC ha avanzato l'elaborazione di potere, il controllo e le tecnologia d'imballaggio per fornire la convenienza della prestazione, della flessibilità, dell'affidabilità e di una componente matura di potere. La commutazione ad alta frequenza fornisce la densità di alto potere alta efficienza a basso rumore e.
Caratteristiche elettriche
Caratteristiche d'ingresso
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione in ingresso stimata
|
100
|
|
240
|
VCA
|
|
|
Gamma di tensione in ingresso di CA
|
90
|
|
264
|
VCA
|
|
|
Frequenza stimata dell'input di CA
|
|
50/60
|
|
Hertz
|
|
|
Gamma di frequenza dell'input di CA
|
47
|
|
63
|
Hertz
|
|
|
Corrente di ingresso massima
|
|
|
2,0
|
A
|
Tensione in ingresso minima, pieno carico
|
|
Corrente di afflusso dell'input
|
|
|
60
|
A
|
264 VCA di tensione in ingresso, 25℃, primo inizio
|
|
Tensione in ingresso della batteria
|
12
|
|
16,8
|
VCC
|
partenza di ≥13.5V
|
|
Efficienza
|
Input di CA
|
70
|
|
|
%
|
Tensione in ingresso stimata, carico nominale
|
|
Batteria ed input di CC
|
80
|
|
|
%
|
Tensione in ingresso stimata, carico nominale
|
Caratteristiche di uscita
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Gamma di tensione in uscita
|
5V
|
4,8
|
5
|
5,2
|
VCC
|
|
|
24V
|
23,04
|
24
|
24,96
|
VCC
|
|
|
Caricarsi della batteria
|
16,4
|
16,8
|
17,2
|
VCC
|
|
|
8-20V
|
7,68
|
8
|
8,32
|
VCC
|
L0: 0, H0: 0, uscita 8V
|
|
11,68
|
12
|
12,32
|
VCC
|
L0: 1, H0: 0, uscita 12V
|
|
19,2
|
20
|
20,8
|
VCC
|
L0: 1, H0: 1, uscita 20V
|
|
Gamma della corrente d'uscita
|
5V
|
0
|
|
3
|
A
|
|
|
24V
|
0
|
|
1,5
|
A
|
|
|
Caricarsi della batteria
|
|
675
|
|
mA
|
|
|
8-20V
|
0
|
|
0,4
|
A
|
|
|
Linea regolamento
|
|
|
±1
|
%
|
|
|
Regolamento del carico
|
|
|
±4
|
%
|
|
|
Ondulazione & rumore
|
5V
|
|
|
100
|
mVp-p
|
Input stimato, pieno carico, una larghezza di banda di 20 megahertz
|
|
24V
|
|
|
240
|
sistemi MV-p
|
Input stimato, pieno carico, una larghezza di banda di 20 megahertz
|
|
8-20V
|
|
|
200
|
sistemi MV-p
|
Input stimato, pieno carico, una larghezza di banda di 20 megahertz
|
|
tempo di aumento dell'uscita di 5V 24V 8-20V
|
|
|
50
|
spettrografia di massa
|
|
|
Overshoot di tensione in uscita
|
|
|
±5
|
%
|
|
|
Capacità di uscita (5V 24V)
|
|
2000
|
|
μF
|
|
Caratteristiche di protezione
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Uscita sopra protezione di tensione
|
5V
|
5,5
|
|
7,5
|
V
|
Fermo-fuori, necessità di ricominciare
|
|
24V
|
26,4
|
|
36
|
V
|
|
8-20V
|
22
|
|
30
|
V
|
|
Protezione di undervoltage della batteria
|
12
|
|
12,6
|
V
|
Fermo-fuori, necessità di ricominciare
|
Caratteristiche generali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
MTBF
|
500
|
|
|
KHrs
|
Input stimato, pieno carico, 25℃
|
|
Peso
|
|
500
|
|
g
|
|
Caratteristiche ambientali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Temperatura di funzionamento
|
0
|
|
+40
|
℃
|
|
|
Temperatura di stoccaggio
|
-20
|
|
+85
|
℃
|
|
|
Umidità relativa
|
20
|
|
90
|
%
|
|
|
Umidità di stoccaggio
|
10
|
|
95
|
%
|
|
|
Altitudine
|
|
|
3000
|
m.
|
|
|
Metodo di Raffreddamento-giù
|
|
|
|
|
Raffreddamento naturale
|
Caratteristiche di sicurezza
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione di isolamento
|
Input ad uscita
|
4000
|
|
|
VCA
|
5mA/1min, nessun effetto ad arco e ripartizione
|
|
Input a terra
|
1500
|
|
|
VCA
|
|
Resistenza di isolamento
|
Input ad uscita
|
30
|
|
|
MΩ
|
500Vdc/1min, pressione atmosferica normale, umidità di 90%
|
|
Corrente di perdita
|
Input a terra
|
|
|
0,5
|
mA
|
264Vac, stato normale
|
|
|
|
1
|
mA
|
264Vac, scelgono l'errore
|
Gestione della batteria
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Corrente standby di perdita della batteria
|
|
|
0,8
|
mA
|
|
|
Capacità della batteria
|
2
|
|
4,4
|
Ah
|
Batteria di Li
|
|
Tensione della batteria
|
|
14,8
|
|
V
|
serie 3.7V×4
|
Note:
la batteria 1.The ed il commutatore a potere commerciale sono consegna senza cuciture;
modalità di tariffazione 2.Battery: dopo potere sopra, l'autoverifica della batteria da 10 secondi, prepara caricandosi, caricarsi costante-corrente, galleggiante che si carica dopo la batteria completamente caricata. È normale che la tensione oscilla quando la batteria non è caricata.
Segnale e commutatore
|
Oggetto
|
Funzioni
|
Note
|
|
Segnale in ingresso di CA
|
Segnali accendono quando input di CA, l'uscita 5±0.2V
|
Pin7 del connettore J4
|
|
Nessun segnale online della batteria
|
Produca 5±0.2V quando batteria online, 0V quando batteria fuori linea
|
Pin11 del connettore J4
|
|
Batteria che carica segnale
|
Produca 4.5±0.2V quando caricarsi della batteria, 0V quando batteria fuori linea o completamente caricato
|
Pin8 del connettore J4
|
|
SW1: la tensione a basso livello morbida spegne
|
la tensione a basso livello morbida spegne: 5V, 8-20V, 24V
|
Pin1 del connettore J4 a terra spengono, 1 secondo ritardo
|
|
SW2: giro a basso livello di tensione INSERITA/DISINSERITA
|
giro duro 5V INSERITA/DISINSERITA, 8-20V, 24V di tensione a basso livello
|
Giri sopra quando pin2 del connettore J4 mettono a terra, spengono quando pin2 e short della terra ancora, secondo ritardo 3 INSERITA/DISINSERITA
|
|
SW3: la tensione a basso livello spegne
|
24V nessun'uscita
|
Pin3 del connettore J4 a terra
|
|
SW4: la tensione a basso livello spegne
|
8-20V nessun'uscita
|
Pin4 del connettore J4 a terra
|
|
input di tensione del livello di controllo 8-20V
|
Il livello di segnale voltage5±0.2V, pin 5 di J4 è segnale L0, pin6 di J4 è segnale H0
|
L0: 0, H0: 0, output8V
L0: 1, H0: 0, output12V
L0: 1, H0: 1, output20V
|
Caratteristiche di contabilità elettromagnetica
|
Oggetto
|
Norme
|
Circostanze
|
Note
|
|
CE
|
EN55022
|
Classe B
|
Superi la prova del sistema
|
|
RI
|
EN55022
|
Classe B
|
Superi la prova del sistema
|
|
Armonico
|
EN61000-3-2
|
Requisiti delle lampade di tipo C
|
Criterio B
|
|
Fluttuazioni e luce intermittente di tensione
|
EN61000-3-3
|
Requisiti di attrezzature della classe A
|
Criterio B
|
|
Impulso
|
EN61000-4-5
|
Modo differenziale ±2KV, mode±4KV comune
|
Criterio B
|
|
IMMERSIONE
|
EN61000-4-11
EN55024
|
Immersione di tensione a 0%Ut, 10ms
|
Criterio B, prova alle fasi 0, 90, 180 e 270
|
|
Immersione di tensione a 40%Ut, 20ms
|
|
Immersione di tensione a 70%Ut, 50ms
|
|
ESD
|
Scarico dell'aria
|
EN61000-4-2
|
±8KV
|
Criterio B
|
|
Scarico del contatto
|
EN61000-4-2
|
±4KV
|
Criterio B
|
Note:
Criterio A: Prestazione normale durante e dopo la prova.
Criterio B: La protezione o la risistemazione a bassa tensione non è permessa. La fluttuazione temporanea di tensione in uscita cessa dopo che le perturbazioni cessa e da cui il EUT recupera la sua prestazione normale automaticamente. Durante la prova del sistema, la fluttuazione o la risistemazione di tensione in uscita non è permessa anche.
Criterio C: La perdita temporanea di uscita è permessa, ma l'hardware non può essere danneggiato. Il EUT recupera automaticamente la sua prestazione normale o l'intervento dell'operatore.
Criterio R: La perdita di uscita che non è ricuperabile è permessa. La componente protettiva primaria (fusibile) può essere danneggiata. Il EUT recupera la sua prestazione normale dopo sostituisce la componente nociva.
Qualificazione ambientale
|
Parametro
|
Note
|
|
Vibrazione
|
10-55Hz spazzata, 1 min./spazzata, 120 spazzate per l'asse 3
|
|
Scossa meccanica
|
min 100g, 2 cali nella x e asse y, 1 calo nell'asse di z
|
|
Freddo (in funzione)
|
Annuncio IEC60068-2-1
|
|
Calore umido
|
IEC60068-2-67 CY
|
|
Riciclaggio di temperatura
|
-40°C a 100°C, rampa 15°C/min., 500 cicli
|
|
Potere/riciclaggio termico
|
Vin = min a massimo, pieno carico, 100 cicli
|
|
Marginalità di progettazione
|
Tmin-10°C a Tmax+10°C, 5°C fa un passo, Vin = min a massimo, carico 0-105%
|
|
Prova di vita
|
95% ha valutato Vin ed il carico, unità a ridurre le imposte sul punto, 1000 ore
|
|
Abilità della lega per saldatura
|
IEC60068-2-20
|
Conformità di norme
|
Norme
|
Note
|
|
UL/cUL60950
|
|
|
EN60950
|
|
|
GB4943
|
|
|
IEC 695-2-2
|
Prova della fiamma dell'ago, prova di intera assemblea, componenti board&plastic UL94V-0 compiacenti
|
|
IEC 61000-4-2
|
|
Profilo meccanico
Length×width×heigth: 175×80×38.6 (millimetro), 6.894×3.15×1.52 (dentro)
Designazioni del connettore
J1: Tipo areVH3.96-5 (parte posteriore veloce) del connettore dell'input di CA
|
COM codifica
|
Descrizione
|
Codice di Pin
|
Funzione
|
|
J1
|
Connettore dell'input di CA
|
1
|
L
|
|
2
|
NC
|
|
3
|
N
|
|
4
|
NC
|
|
5
|
FG
|
J3: Tipo areXH2.54-8 (parte posteriore veloce) del connettore di uscita
|
COM codifica
|
Descrizione
|
Codice di Pin
|
Funzione
|
|
J3
|
Connettore di uscita
|
1-2
|
5V
|
|
3-4
|
Terra
|
|
5-6
|
24V
|
|
7-8
|
8-20V
|
J2: Il tipo J2 del connettore dell'input della batteria è VH3.96-5 (perno della curvatura)
|
COM codifica
|
Descrizione
|
Codice di Pin
|
Funzione
|
|
J2
|
Connettore dell'input della batteria
|
1-2
|
PIPISTRELLO
|
|
3
|
NC
|
|
4-5
|
BAT+
|
Note: Il PIPISTRELLO non può collegarsi a terra
J4: Il connettore J4 di controllo e del commutatore di segnale è XH1.25-12 (parte posteriore veloce)
|
COM codifica
|
Descrizione
|
Codice di Pin
|
Input o uscita
|
Funzione
|
|
J4
|
Connettore di uscita
|
1
|
Input
|
Morbido spenga quando SW1 si collegano a terra, 1 secondo ritardo, 5V/24V/8-20V nessun'uscita
|
|
2
|
Input
|
Giri sopra 5V/24V/8-20V quando SW2 si collegano a terra, spengono quando short della terra e di SW2 ancora, secondo ritardo 3, non auto-bloccato
|
|
3
|
Input
|
SW3 si collegano a terra, 24V nessun'uscita
|
|
4
|
Input
|
SW4 si collegano a terra, 8-20V nessun'uscita
|
|
5
|
Input
|
L0 signal1, input5V
|
|
6
|
Input
|
H0 signal2, input5V
|
|
7
|
Uscita
|
Segnale di CA, uscita 5V quando CA online, 0V quando CA fuori linea
|
|
8
|
Uscita
|
Caricare segnale, uscita 4.5V quando la batteria charing, 0V quando la batteria non non charing o completamente caricato. La tensione oscillerà quando la batteria non è caricato ma il LED non si accenderà sopra
|
|
9
|
Uscita
|
Terra
|
|
10
|
Uscita
|
BAT+
|
|
11
|
Uscita
|
Nessun segnale online della batteria, uscita 5V quando la batteria ha caricato, 0V quando la batteria non è caricata
|
|
12
|
NC
|
NC
|
