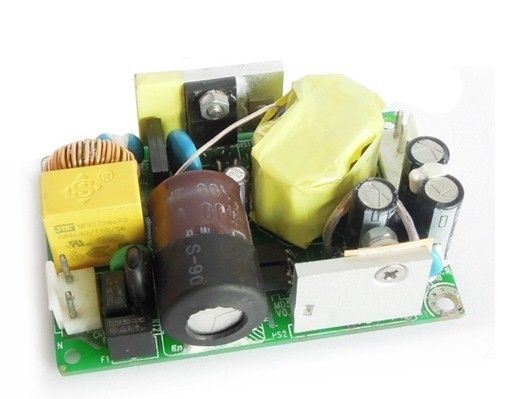

Uscita medica 15V/2.67A MD50-220S15 dell'alimentazione elettrica 50W
Caratteristiche fondamentali
Gamma dell'input di CA: 90 ~264Vac
singole uscite: 15V/2.67A
Alta efficienza: 87%
Linea regolamento: ≤±1%
Regolamento del carico: ≤±3%
Ripple&noise basso: ≤150mV
protezione di cortocircuito
Uscita sopra protezione corrente
Uscita sopra protezione di tensione
Naturale raffreddi
RoHS compiacente
Valutazione fiamma-ritardata UL94V-0
Panoramica del prodotto
Il convertitore di AC/DC è t90-264Vacinpu, il potere medico a una uscita 16.8V/2.4A con la protezione di sovratensione dell'uscita, la protezione di sovracorrente, funzione della protezione di cortocircuito
Caratteristiche elettriche
Caratteristiche d'ingresso
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Tensione in ingresso stimata |
100 |
|
240 |
VCA |
|
Gamma di tensione in ingresso di CA |
90 |
|
264 |
VCA |
|
Frequenza stimata dell'input di CA |
|
50/60 |
|
Hertz |
|
Gamma di frequenza dell'input di CA |
47 |
|
63 |
Hertz |
|
Corrente di ingresso massima |
|
|
1,1 |
A |
Tensione in ingresso minima, pieno carico |
Corrente di afflusso dell'input |
|
|
60 |
A |
Tensione in ingresso massima, 25℃, primo inizio |
La corrente dello scolo di pavimento |
|
|
0,5 |
mA |
|
Caratteristiche di uscita
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Gamma di tensione in uscita |
14,55 |
|
15,45 |
VCC |
|
|
Valore di tensione in uscita |
14,70 |
|
15,30 |
VCC |
Input stimato; Mezzo carico |
|
Gamma della corrente d'uscita |
0 |
|
2,67 |
A |
Potenza di picco 50W in the30s a maximum10% |
|
Voltage Regulation |
|
|
±1 |
% |
|
|
Regolamento del carico |
|
|
±1 |
% |
|
|
Accuratezza di Voltage Regulation |
|
|
±3 |
% |
|
|
Efficienza a macchina |
|
|
87 |
% |
|
|
Ondulazione & rumore |
|
|
150 |
sistemi MV |
Input stimato, pieno carico, una larghezza di banda di 20 megahertz |
|
Reazione dinamica |
Ampiezza di Overshoot |
|
|
±5 |
% |
25% - 50% a 25% Iout massimo, 50% - 75% a 50% Iout massimo, 1A/us |
Tempo di recupero |
|
|
400 |
noi |
||
Overshoot di tensione in uscita |
|
|
±5 |
% |
|
|
Carico di capacità |
|
2200 |
|
μF |
Stimato, modello del CR del carico |
Caratteristiche di protezione
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Uscita sopra protezione di tensione |
16,5 |
|
21,0 |
VCC |
Modo del singhiozzo, recupero automatico |
Uscita sopra protezione corrente |
3,66 |
|
4,66 |
A |
|
Protezione di cortocircuito |
|
|
10 |
mΩ |
Caratteristiche generali
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
MTBF |
250 |
|
|
KHrs |
Input stimato, pieno carico, 25℃ |
Peso |
|
|
2.09(60) |
Oz (g) |
|
Caratteristiche ambientali
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Temperatura di funzionamento |
-5 |
|
+45 |
℃ |
|
Temperatura di stoccaggio |
-20 |
|
+85 |
℃ |
|
Umidità relativa |
20 |
|
90 |
% |
|
Umidità di stoccaggio |
10 |
|
95 |
% |
|
Altitudine |
|
|
3000 |
m. |
|
Modo di raffreddamento |
Raffreddamento naturale |
|
Caratteristiche di sicurezza
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Tensione di isolamento |
Input ad uscita |
4000 |
|
|
VCA |
5mA/1min, nessun effetto ad arco e ripartizione |
Input a terra |
1500 |
|
|
VCA |
||
Uscita a terra |
500 |
|
|
VCC |
5mA/1min, nessun effetto ad arco e ripartizione |
|
Resistenza di isolamento |
Input ad uscita |
30 |
|
|
MΩ |
500Vdc/1min, pressione atmosferica normale, umidità di 90% |
Caratteristiche di contabilità elettromagnetica
Oggetto |
Norme |
Circostanze |
Note |
|
CE |
EN55022 |
Classe B |
Superi la prova del sistema |
|
RI |
EN55022 |
Classe B |
Superi la prova del sistema |
|
Armonico |
EN61000-3-2 |
Requisiti delle lampade di tipo C |
Criterio B |
|
Fluttuazioni e luce intermittente di tensione |
EN61000-3-3 |
Requisiti di attrezzature della classe A |
Criterio B |
|
Impulso |
EN61000-4-5 |
Modo differenziale ±2KV, mode±4KV comune |
Criterio B |
|
IMMERSIONE |
EN61000-4-11 EN55024 |
Immersione di tensione a 0%Ut, 10ms |
Criterio B, prova alle fasi 0, 90, 180 e 270 |
|
Immersione di tensione a 40%Ut, 20ms |
||||
Immersione di tensione a 70%Ut, 50ms |
||||
ESD |
Scarico dell'aria |
EN61000-4-2 |
±8KV |
Criterio B |
Scarico del contatto |
EN61000-4-2 |
±4KV |
Criterio B |
Profilo meccanico
Length×width×heigth: 76.2×50.8×28.0 (millimetro), 3.0×2.0×1.1 (dentro),
Designazioni di Pin
Oggetto |
Pin nessun |
Nome |
Funzione |
CN1 |
1 |
N |
Tensione in ingresso |
2 |
Vuoto |
||
3 |
L |
||
CN2 |
1 |
Vout+ |
Tensione in uscita positiva |
2 |
|||
3 |
Vout+ |
Tensione in uscita negativa |
|
4 |
