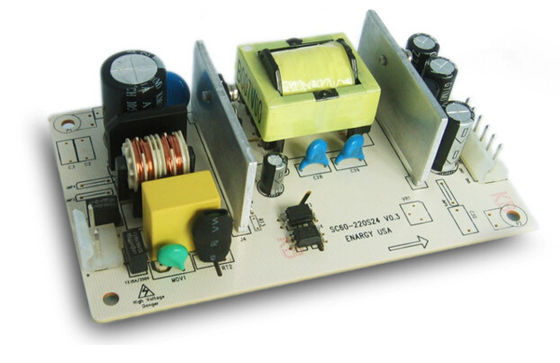

Uscita medica 24VDC/2.5A SC60C-220S24 dell'alimentazione elettrica 60W
Caratteristiche fondamentali
Gamma dell'input di CA: 90~264Vac
Singole uscite: 24VDC/2.5A
Alta efficienza: 87%
Linea regolamento: ≤±2%
Regolamento del carico: ≤±2%
Ripple&noise basso: ≤150mV
Protezione di cortocircuito dell'uscita
Uscita sopra protezione corrente
Uscita sopra protezione di tensione
Naturale raffreddi
RoHS compiacente
Panoramica del prodotto
Questo uso del convertitore di AC-DC ha avanzato l'elaborazione di potere, il controllo e le tecnologia d'imballaggio per fornire la convenienza della prestazione, della flessibilità, dell'affidabilità e di una componente matura di potere. La commutazione ad alta frequenza fornisce la densità di alto potere alta efficienza a basso rumore e.
Caratteristiche elettriche
Caratteristiche d'ingresso
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione in ingresso stimata
|
100
|
|
240
|
VCA
|
|
|
Gamma di tensione in ingresso di CA
|
90
|
|
264
|
VCA
|
|
|
Frequenza stimata dell'input di CA
|
|
50/60
|
|
Hertz
|
|
|
Gamma di frequenza dell'input di CA
|
47
|
|
63
|
Hertz
|
|
|
Corrente di ingresso massima
|
|
|
2
|
A
|
Tensione in ingresso minima, pieno carico
|
|
Corrente di afflusso dell'input
|
|
|
60
|
A
|
Tensione in ingresso massima, 25℃, primo inizio
|
|
Efficienza
|
87
|
|
|
%
|
Tensione in ingresso stimata, carico nominale
|
|
Tempo di ritardo d'apertura
|
|
|
2
|
S
|
220Vac input, pieno carico
|
|
Tempo di tenuta di Turn-0ff
|
10
|
|
|
spettrografia di massa
|
110Vac input, pieno carico
|
|
Dissipazione
|
|
|
2
|
W
|
Nessun carico
|
Caratteristiche di uscita
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Gamma di tensione in uscita
|
24,00
|
24,30
|
24,6
|
VCC
|
|
|
Gamma della corrente d'uscita
|
0
|
|
2,5
|
A
|
220Vac input, 3.6A per un secondo
|
|
Linea regolamento
|
|
|
±2
|
%
|
|
|
Regolamento del carico
|
|
|
±2
|
%
|
|
|
Precisione di stabilizzazione di tensione
|
|
|
±2
|
|
|
|
Ondulazione & rumore
|
|
|
150
|
sistemi MV
|
Una larghezza di banda di 20 megahertz, 25℃
|
|
Reazione dinamica
|
Deviazione
|
|
|
±5
|
%
|
25% - 50% a 25% Iout massimo, 50% - 75% a 50% Iout massimo, 1A/us
|
|
Tempo di sistemazione
|
|
|
400
|
noi
|
Al nom di dentro 1% Vout.
|
|
Tempo di aumento d'apertura
|
|
|
50
|
spettrografia di massa
|
Pieno carico, 10%~90% Vout
|
|
Overshoot di tensione in uscita
|
|
|
±5
|
%
|
|
|
Capacità di uscita
|
|
|
2200
|
μF
|
|
Caratteristiche di protezione
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Uscita sopra protezione di tensione
|
26
|
|
30
|
VCC
|
Serrata, richiesta per ricominciare
|
|
Uscita sopra protezione del carico
|
3
|
|
5
|
A
|
Singhiozzo
|
|
Protezione di cortocircuito
|
|
|
10
|
mΩ
|
Singhiozzo
|
Caratteristiche generali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
MTBF
|
250
|
|
|
KHrs
|
Input stimato, pieno carico, 25℃
|
|
Peso
|
|
|
180
|
g
|
|
Caratteristiche ambientali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Temperatura di funzionamento
|
0
|
|
70
|
℃
|
Figures1
|
|
Temperatura di stoccaggio
|
-20
|
|
85
|
℃
|
|
|
Umidità relativa
|
20
|
|
90
|
%
|
|
|
Umidità di stoccaggio
|
10
|
|
95
|
%
|
|
|
Altitudine
|
|
|
3000
|
m.
|
|
|
Metodo di raffreddamento
|
Naturale raffreddi
|
|
Caratteristiche di sicurezza
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione di isolamento
|
Input ad uscita
|
4000
|
|
|
VCA
|
5mA/1min, nessun effetto ad arco e ripartizione
|
|
Resistenza di isolamento
|
Input ad uscita
|
10
|
|
|
MΩ
|
500Vdc/1min, pressione atmosferica normale, umidità di 90%
|
Caratteristiche di contabilità elettromagnetica
|
Oggetto
|
Norme
|
Circostanze
|
Note
|
|
CE
|
EN55011
Sommario 20780 del FCC
IEC60601-1-2
|
Classe B
|
Superi la prova del sistema
|
|
RI
|
EN55011
Sommario 20780 del FCC
IEC60601-1-2
|
Classe B
|
Superi la prova del sistema
|
|
Armonico
|
EN61000-3-2
|
Un tipo requisiti delle lampade
|
Criterio B
|
|
Fluttuazioni e luce intermittente di tensione
|
EN61000-3-3
|
Requisiti di attrezzature della classe A
|
Criterio B
|
|
Impulso
|
EN61000-4-5
|
Modo differenziale ±1KV, mode±2KV comune
|
Criterio B
|
|
IMMERSIONE
|
EN61000-4-11
EN55024
|
Immersione di tensione a 0%Ut, 10ms
|
Criterio B, prova alle fasi 0, 90, 180 e 270
|
|
Immersione di tensione a 40%Ut, 20ms
|
|
Immersione di tensione a 70%Ut, 50ms
|
|
ESD
|
Scarico dell'aria
|
EN61000-4-2
|
±8KV
|
Criterio B
|
|
Scarico del contatto
|
EN61000-4-2
|
±4KV
|
Criterio B
|
Note:
Figura 1: Potenza di uscita contro la temperatura dell'aria ambiente
Profilo meccanico
Length×width×heigth: 127.0×76×37.0 (millimetro), 5×2.99×1.46 (dentro),
Designazione del connettore:
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
J1
|
L
|
NC
|
N
|
|
|
|
|
J3
|
Vout+
|
Vout+
|
Vout+
|
Vout -
|
Vout -
|
Vout -
|
