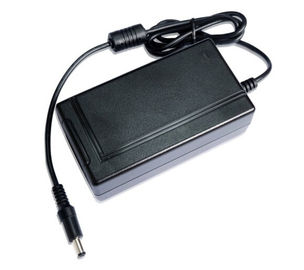

Adattatore medico di potere IP22, adattatore di potere di AC-DC con approvazione del CE ROHS

Adattatore medico di potere IP22, adattatore di potere di AC-DC con approvazione del CE ROHS

  • Adattatore medico di potere IP22, adattatore di potere di AC-DC con approvazione del CE ROHS
Adattatore medico di potere IP22, adattatore di potere di AC-DC con approvazione del CE ROHS
Dettagli:
Marca: Enargy
Numero di modello: MDA60-220S24
Contatto
Descrizione di prodotto dettagliata
Evidenziare:

adattatore medico di potere

1. Riassunto

Questo adattatore è per uso medico con alimentazione in ingresso di entrata che varia a 90-264Vac, alla singola uscita corrente 24Vdc/2.5A ed al picco di corrente 6A. Assicura la protezione di sovracorrente, la protezione di cortocircuito, la protezione contro le sovratensioni e la protezione di surriscaldamento.

Adattatore medico di potere IP22, adattatore di potere di AC-DC con approvazione del CE ROHS 0
Adattatore medico di potere IP22, adattatore di potere di AC-DC con approvazione del CE ROHS 1

2. Le caratteristiche fondamentali del prodotto

Modello Gamma di tensione in ingresso Tensione della potenza nominale Gamma della corrente d'uscita

Ondulazione (picco)

(Carico nominale, limitazione 20MHz di larghezza di banda)

MDA60-220S24 90-264Vac 24Vdc 0-2.5A ≤150mV

3. Norme ed orientamento di adozione

  1. Prova ambientale di GB/T 2423.1-2008 per i prodotti elettrici ed elettronici – parte 2: Metodi di prova/prova A: Bassa temperatura
  2. Prova ambientale di GB/T 2423.2-2008 per i prodotti di elettronica ed elettrici – parte 2: Metodi di prova/prova B: Ad alta temperatura
  3. Metodi di prova ambientale di base di GB/T 2423.3-2006 per i prodotti elettrici ed elettronici -- Prova Ca: Calore umido, stato di stabilità
  4. Metodi di prova ambientale di base di GB/T 2423.4-2008 per i prodotti elettrici ed elettronici -- Db della prova: Calore umido, ciclico
  5. Prova ambientale di GB/T 2423.5-2008 per i prodotti elettrici ed elettronici – parte 2: Metodi di prova/prova ea ed orientamento: Scossa
  6. Prova ambientale di GB/T 2423.6-1995 per i prodotti elettrici ed elettronici – parte 2: Metodi di prova/prova ea ed orientamento: Collisione
  7. Prova ambientale di GB/T 2423.8-2008 per i prodotti elettrici ed elettronici – parte 2: Metodi di prova/prova Ed: Caduta libera
  8. Prova ambientale di GB/T 2423.10-2008 per i prodotti elettrici ed elettronici – parte 2: Metodi di prova/prova Fc ed orientamento: Vibrazione (seno)
  9. Sistemi del microcomputer di GB/T 14714.1-2008 e specificazione generale dell'attrezzatura dell'alimentazione elettrica di commutazione
  10. Limiti di GB/T 17625.1-2012 per la corrente armonica dell'attrezzatura elettrica ed elettronica di bassa tensione.
  11. Limiti di compatibilità elettromagnetica di GB/T 17625.2-2007 sulle fluttuazioni di tensione e luce intermittente creata dai dispositivi con la corrente nominale di meno che 16A con gli impianti di alimentazione a bassa tensione di potere.
  12. Panoramica di prova di compatibilità elettromagnetica di GB/T 17626.1-2006 e di tecniche di misura della prova di immunità.
  13. Compatibilità elettromagnetica di GB/T 17626.11-2011 - prova e tecniche di misura - immersioni di tensione, brevi interruzioni e prova di immunità di variazioni di tensione
  14. Compatibilità elettromagnetica di GB/T 17626.2-2006 - prova e tecniche di misura - prova di immunità della scarica elettrostatica
  15. Compatibilità elettromagnetica di GB/T 17626.3-2006 - prova e tecniche di misura - prova di immunità del campo elettromagnetico di rf
  16. La compatibilità elettromagnetica di GB/T 17626.4-2008 - prova e tecniche di misura - transitorio veloce elettrico/ha scoppiato la prova di immunità
  17. Compatibilità elettromagnetica di GB/T 17626.5-2008 - prova e tecniche di misura - prova di immunità dell'impulso (impatto)
  18. Compatibilità elettromagnetica di GB/T 17626.6-2008 - prova e tecniche di misura – prova di immunità per la trasmissione di induzione di rf a perturbazione
  19. Compatibilità elettromagnetica di GB/T 17626.8-2006 - prova e tecniche di misura - prova di immunità del campo magnetico di frequenza industriale
  20. Compatibilità elettromagnetica di GB/T 17626.9-2011 - prova e tecniche di misura - prova di immunità del campo magnetico di impulso
  21. Metodo di prova 1772-1979 di GB/T per determinazione dell'incidenza guasti degli elementi e delle componenti elettronici
  22. Requisiti tecnici del sistema operativo di elettricità statica di QJ/T 1950-1990
  23. Rappresentazione di GB/T 6991-1986 dei dati di affidabilità per i componenti elettronici
  24. Previsione di affidabilità dell'attrezzatura elettronica di MIL-HDBK-217F
  25. Manuale di previsione di affidabilità dell'attrezzatura elettronica di GJB/Z-299B
  26. Sicurezza medica dell'attrezzatura elettronica GB9706.1-2007

4. Condizioni ambientali

Pubblicazione periodica no. Oggetto Indictor tecnico Unità Osservazioni
1 Temperatura di lavoro 0 — +40
2 Conservazione della temperatura -20 — +85
3 Umidità relativa Lavoro 20-90 %RH
Conservazione 10-95
4 Altitudine ≤3000 m.
5 Metodo di Raffreddamento-giù Raffreddamento naturale

5. Caratteristiche di potere

1. Caratteristiche dell'input
Pubblicazione periodica no. Oggetto Requisiti tecnici Unità Osservazioni
1,1 Tipo di potere Ⅱ di categoria
1,2 Tensione in ingresso stimata 100-240 VCA
Gamma di tensione in ingresso 90-264
1,3 Gamma di frequenza dell'input 47-63 Hertz
1,4 Frequenza stimata dell'input 50/60 Hertz
1,5 Corrente di ingresso massima 2 A 90VAC
1,6 Corrente di afflusso dell'input ≤60 A Input 25℃/cold di VIN=240Vac sul primo stivale (la capacità dovrebbe essere liberata completamente. Misuri a tutto l'angolo di fase di tensione in ingresso.)
1,7 Potere su tempo di ritardo ≤2 S carico 220VAC/full
1,8 Tempo di arresto ≥10 spettrografia di massa carico 110VAC/full
1,9 Consumo di energia a vuoto <2 W
2. Caratteristiche dell'uscita
2,1 Gamma di tensione in uscita 24.00-24.60 VCC Tensione in ingresso completa, gamma del pieno carico
2,2 Gamma della corrente d'uscita 0-2.50 A La gamma di tensione in ingresso completa, 220VAC introdotto, corrente d'uscita recupera a 2.5A da 6A dopo 1s.
2,3 Efficienza globale ≥85 % Input stimato, carico nominale
2,4 Ondulazione e rumore dell'uscita ≤150 il mVpk-PK

Temperatura normale, larghezza di banda dell'oscilloscopio

20MHz, sonde parallelamente, capacità 10uF+104

2,5

Commuti l'ampiezza a macchina di overshoot

≤±5 %
2,6 Reazione dinamica Ampiezza di Overshoot △V: ≤±5 % fluttuazione del carico 25%-50%-25% o 50%-75%-50%, tasso 0.1A/uS di fluttuazione
Recupero del tempo △t: ≤400 µS
2,7 Precisione della regolazione del voltaggio ≤±2 %
2,8 Fattore di regolamento del carico ≤±2 %
2,9 Fattore di regolazione del voltaggio ≤±2 %
2,10 Carico di capacità ≤2200 uF Input stimato, modo del CR del carico
3. Caratteristiche di protezione
3,1 Protezione di sovracorrente 6.5-8 A Il modo del singhiozzo, può auto - recuperare
3,2 Protezione di cortocircuito Metta in cortocircuito intatto, dopo che il rilascio di cortocircuito, potere può lavorare correttamente Metta in cortocircuito la resistenza <10m>
3,3 Surriscaldi la protezione accade Bloccato, necessità di ripartire
3,4 Protezione contro le sovratensioni 26-30 VCC Bloccato, necessità di ripartire

6. Spec. di sicurezza e caratteristiche di contabilità elettromagnetica

Pubblicazione periodica no. Oggetto Requisiti tecnici Norme Osservazioni
1 Resistenza dielettrica Ingresso/uscita 4000Vac/10mA/1min: nessun arco di volo, nessuna ripartizione
2 Resistenza d'isolamento Ingresso/uscita ≥10MΩ/500Vdc/1min: A pressione atmosferica normale, con umidità relativa che è 90% e tensione difficile che sono 500V, la parte del CA del circuito principale del raddrizzatore e la parte di CC sono verso terra e la parte di CA alla resistenza d'isolamento della parte di CC non è più bassa dei 10m
3

Emissione condotta

(CE)

CLASSE B

EN55011

Sommario 20780 del FCC

IEC60601-1-2

4

Emissione irradiata

(CON RIFERIMENTO A)

CLASSE B

EN55011

Sommario 20780 del FCC

IEC60601-1-2

5 Armonico Classe A EN61000-3-2 Criterio di B
6 Fluttuazioni e luce intermittente di tensione Classe A EN61000-3-3 Criterio di B
7 Impulso Modo differenziale ±1KV, modo comune ±2KV EN61000-4-5 Criterio di B
8

Immersioni di tensione e brevi interruzioni

Cadendo a 0%Ut, ultima volta: 10ms, (criterio di B)

EN61000-4-11

EN55024

Provi a 0, 90, 180 e 270 gradi rispettivamente.
Cadendo a 40%Ut, ultima volta: 20ms, (criterio di B)
Cadendo a 70%Ut, ultima volta: 50ms, (criterio di B)
9 Protezione statica Scarico dell'aria ±8KV EN61000-4-2 Criterio di B
Scarico del contatto ±4KV EN61000-4-2 Criterio di B
10 valutazione di Fuoco-protezione 94-V0
11 Valutazione di protezione delle acque IP22
12 Requisito di RoHS Aderisce a RoHS
13 Qualità ≤350g

7. Caratteristiche tecniche e definizione di collegamento del dispositivo

1). Dimensione

Mm× del mm× di L×W×H= (115.5±0.5) (61±0.5) (40±0.5) millimetro

Adattatore medico di potere IP22, adattatore di potere di AC-DC con approvazione del CE ROHS 2

2). Requisiti di aspetto

Nessun graffio, etichettatura della radura

3). Definizione di collegamento

Linea di entrata definizione: Risponde alle norme dell'UL e del ccc, il cavo di alimentazione piano del due-perno, la lunghezza 1.5M, il filo di rame 2×0.75mm2, la tensione di withstand 300V.

Linea di uscita definizione: La lunghezza 1.5m, #16 linea con un anello magnetico, 4 appunta l'uscita, Hook&Loop, la tensione di withstand 300V, la temperatura 80℃ di withstand, la marca Taiyue o l'equivalente.

4) l'output di forza motrice appunta la definizione

Pubblicazione periodica no. Definizione Osservazioni
Pin1, Pin2 positivo prodotto 24Vdc Adattatore medico di potere IP22, adattatore di potere di AC-DC con approvazione del CE ROHS 3
Pin3, Pin4 negazione 24VdcOutput

8. Requisiti di affidabilità

MTBF≥250Khours; Condizione di esecuzione: 25℃, input stimato, uscita del pieno carico.

9. Imballaggio, trasporto e stoccaggio

1.) Imballaggio

I contenitori di imballaggio contengono il numero di modello di nome di prodotto, il nome del produttore, il certificato di ispezione di qualità e dell'identificazione e la data ecc. di fabbricazione.

2.) Trasporto

Adatto ad automobile, le navi, trasporto degli aerei e dovrebbe essere trasportato nello stile a prova d'umidità e a prova di Sun ed essere trattato con attenzione.

3.) Stoccaggio

Una volta non in uso i prodotti dovrebbero essere immagazzinati in contenitori di imballaggio con la temperatura di stoccaggio che è -20℃ a 85℃ e ad umidità relativa che sono 10% - 90%. I magazzini non permettono i prodotti chimici infiammabili, esplosivi e corrosivi nocivi dei gas, e c'è vibrazione meccanica non forte, scossa e forte campo magnetico. I contenitori di imballaggio dovrebbero essere disposti almeno 20cm dalla terra ed a partire dalle pareti, dalle fonti di calore, dalle finestre e dalla presa d'aria almeno di 50cm. I prodotti possono essere immagazzinati affinchè 2 anni nelle circostanze specificate e la necessità siano riprovati in seguito.

4.) Etichettatura

Adattatore medico di potere IP22, adattatore di potere di AC-DC con approvazione del CE ROHS 4

Graph1: Etichetta Graph2 di inglese: Cinese/inglese
