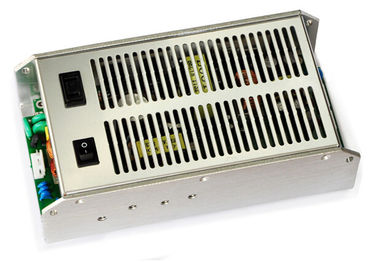

Le alimentazioni elettriche di AC-DC 330W hanno prodotto 27V/10A, 9V/6A SC330-270D279
Caratteristiche fondamentali
Gamma dell'input: 165~280Vac
Uscite doppie: 27V/10A, 9V/6A
Alta efficienza: 83%
Linea regolamento: ≤±1%
Regolamento del carico: ≤±3%
Ripple&noise basso: ≤80mV
Tensione di isolamento: 3000Vac
Nessun requisito minimo del carico
Protezione di cortocircuito
Uscita sopra protezione corrente
Uscita sopra protezione di tensione
Input sopra protezione di tensione
Input nell'ambito della serrata di tensione
Sopra protezione di temperatura
Naturale raffreddi
RoHS compiacente
Panoramica del prodotto
Questo uso del convertitore di AC-DC ha avanzato l'elaborazione di potere, il controllo e le tecnologia d'imballaggio per fornire la convenienza della prestazione, della flessibilità, dell'affidabilità e di una componente matura di potere. La commutazione ad alta frequenza fornisce la densità di alto potere alta efficienza a basso rumore e.
Caratteristiche elettriche
Caratteristiche d'ingresso
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Tensione in ingresso stimata |
|
220 |
|
VCA |
|
Gamma di tensione in ingresso di CA |
165 |
|
280 |
VCA |
|
Gamma di frequenza dell'input di CA |
45 |
|
55 |
Hertz |
|
Efficienza |
|
83 |
|
% |
Tensione in ingresso stimata, carico nominale |
Caratteristiche di uscita
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Gamma di tensione in uscita |
27V |
27,2 |
|
27,9 |
VCC |
|
9V |
9 |
|
9,5 |
VCC |
|
|
Gamma della corrente d'uscita |
27V |
0 |
|
10 |
A |
|
9V |
0 |
|
6 |
A |
|
|
Ondulazione & rumore |
27V |
|
|
80 |
sistemi MV |
Input stimato, pieno carico, una larghezza di banda di 20 megahertz |
9V |
|
|
80 |
sistemi MV |
Input stimato, pieno carico, una larghezza di banda di 20 megahertz |
Caratteristiche di protezione
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|||
L'input sotto tensione chiude fuori |
Soglia d'apertura di tensione |
155 |
|
170 |
VCA |
|
||
Soglia di tensione di soglia |
135 |
|
150 |
VCA |
|
|||
Input sopra protezione di tensione |
Protegga la tensione |
285 |
|
310 |
VCA |
|
||
Tensione di recupero |
270 |
|
280 |
VCA |
|
|||
Uscita sopra protezione di tensione |
27V |
30 |
|
32 |
VCC |
Singhiozzo |
|
|
9V |
11 |
|
12 |
VCC |
Singhiozzo |
|
||
Uscita sopra protezione del carico |
27V |
12 |
|
14 |
A |
Singhiozzo |
|
|
9V |
7 |
|
8 |
A |
Singhiozzo |
|
||
Protezione di cortocircuito |
|
|
10 |
mΩ |
Singhiozzo |
|||
Caratteristiche generali
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
MTBF |
100 |
|
|
KHrs |
Input stimato, pieno carico, 25℃ |
Peso |
|
|
1250 |
g |
|
Caratteristiche ambientali
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Temperatura di funzionamento |
-40 |
|
+55 |
℃ |
|
Temperatura di stoccaggio |
-40 |
|
+85 |
℃ |
|
Umidità relativa |
10 |
|
90 |
% |
|
Altitudine |
|
|
3000 |
m. |
|
Pressione atmosferica |
70 |
|
106 |
PA |
|
Caratteristiche di sicurezza
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Tensione di isolamento |
Input ad uscita |
3000 |
|
|
VCA |
5mA/1min, nessun effetto ad arco e ripartizione |
Input a terra |
2060 |
|
|
VCA |
||
Uscita a terra |
500 |
|
|
VCA |
5mA/1min, nessun effetto ad arco e ripartizione |
|
Resistenza di isolamento |
Input ad uscita |
2 |
|
|
MΩ |
500Vdc/1min, pressione atmosferica normale, umidità di 90% |
Caratteristiche di contabilità elettromagnetica
Oggetto |
Norme |
Circostanze |
Note |
|
CE |
EN55022 |
Classe A |
Superi la prova del sistema |
|
RI |
EN55022 |
Classe A |
Superi la prova del sistema |
|
Impulso |
EN61000-4-2 |
Modo differenziale ±2KV, mode±4KV comune |
Criterio B |
|
ESD |
Scarico dell'aria |
EN61000-4-2 |
±15KV |
Criterio B |
Scarico del contatto |
EN61000-4-2 |
±8KV |
Criterio B |
Note:
Criterio A: Prestazione normale durante e dopo la prova.
Criterio B: La protezione o la risistemazione a bassa tensione non è permessa. La fluttuazione temporanea di tensione in uscita cessa dopo che le perturbazioni cessa e da cui il EUT recupera la sua prestazione normale automaticamente. Durante la prova del sistema, la fluttuazione o la risistemazione di tensione in uscita non è permessa anche.
Criterio C: La perdita temporanea di uscita è permessa, ma l'hardware non può essere danneggiato. Il EUT recupera automaticamente la sua prestazione normale o l'intervento dell'operatore.
Criterio R: La perdita di uscita che non è ricuperabile è permessa. La componente protettiva primaria (fusibile) può essere danneggiata. Il EUT recupera la sua prestazione normale dopo sostituisce la componente nociva.
Conformità di norme
Norme |
Note |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
IEC 695-2-2 |
Prova della fiamma dell'ago, prova di intera assemblea, componenti board&plastic UL94V-0 compiacenti |
IEC 61000-4-2 |
|
Profilo meccanico
Length×width×heigth: 222×120×68 (millimetro), 8.74×4.72×2.68 (dentro),
Designazioni del connettore
CON1
Pin no. |
Nome |
Funzione |
1 |
N |
Linea neutrale |
2 |
NC |
POSIZIONE DI SEGNALE MINIMO |
3 |
L |
Linea in tensione |
4 |
NC |
POSIZIONE DI SEGNALE MINIMO |
5 |
G |
Terra |
CON2
Pin no. |
Nome |
Funzione |
1 |
+27V |
tensione in uscita del positivo di +27V |
2 |
Terra |
Tensione in uscita negativa |
3 |
Terra |
Tensione in uscita negativa |
4 |
Terra |
Tensione in uscita negativa |
5 |
+27V |
tensione in uscita del positivo di +27V |
CON3
Pin no. |
Nome |
Funzione |
1 |
+9V |
tensione in uscita del positivo di +9V |
2 |
+9V |
tensione in uscita del positivo di +9V |
3 |
Terra |
Tensione in uscita negativa |
4 |
Terra |
Tensione in uscita negativa |
