Modulo 8V del convertitore cc-cc

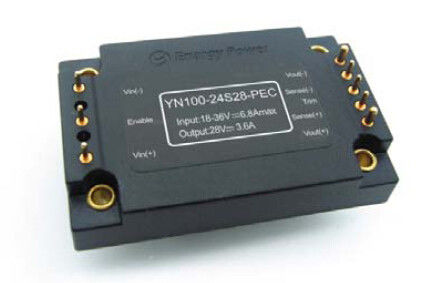

Uscita 28V YN100-24S28-PEC dei convertitori cc-cc 100W

Caratteristiche fondamentali

Potenza di uscita: 100W

Ampia gamma dell'input: 18-36Vdc

Alta efficienza di conversione: Fino a 93%

Linea regolamento a ±1%

Regolamento del carico a ±1%

Tensione di isolamento: 1500V

Permetta al controllo (INSERITA/DISINSERITA)

Produca la protezione di sovracorrente

Protezione di cortocircuito di modo del singhiozzo

Protezione a temperatura eccessiva

Serrata di sotto-tensione dell'input

Panoramica del prodotto

Potere avanzato di uso di questi moduli del convertitore cc-cc

elaborazione, controllo e tecnologia d'imballaggio per fornire

la convenienza di prestazione, di flessibilità, di affidabilità e

di una componente matura di potere. Morsetto attivo ad alta frequenza

la commutazione fornisce la densità di alto potere a basso rumore e

alta efficienza.

1. Caratteristiche elettriche

1,1 Valutazioni massime assolute

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione in ingresso			45	VCC	Continuo, non operante
			40	VCC	Continuo, funzionando
			45	VCC	Protezione transitoria di funzionamento,<100ms>
Tensione di isolamento			2000	VCC	Input ad uscita
Temperatura di funzionamento	-40		100	℃	Temperatura del PWB
Temperatura di stoccaggio	-55		105	℃
Permetta - alla tensione di Vin	-0,5		10	VCC

1,2 Caratteristiche d'ingresso

Parametro	Min	Tipo	Massimo	Unità	Note
Gamma di tensione in ingresso	18	24	36	VCC
Serrata di Sotto-Tensione		17,5	17,9	VCC	Punto di recupero
	15,5	16,5		VCC	Protegga il punto
Corrente di ingresso massima			6,7	A	Min di Vin, pieno carico dell'uscita
Efficienza		92		%	Input stimato; Carico nominale
Dissipazione, standby		5	13	W	Nessun carico

1,3 Caratteristiche di uscita

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione in uscita del punto vincente	27,72	28,00	28,28	VCC	Tensione in ingresso stimata, nessun carico
Gamma di tensione in uscita	27,50	28,00	28,50	VCC
Gamma della corrente d'uscita	0		3,57	A
Linea regolamento		±0.5	±1.0	%
Regolamento del carico		±0.09	±1.0	%
Limite corrente	3,75	4,28	4,64	A	95% della tensione della potenza nominale
Corrente di cortocircuito	3,57	3,57	4,28	A
RMS		200		sistemi MV	Input nominale; pieno carico; 20MHz, larghezza di banda
da picco a picco		280		sistemi MV
Carico capacitivo dal macchina			2200	μF

1,4 Caratteristiche di reazione dinamica

Parametro	Min	Tipo	Massimo	Unità	Note
Cambi nella corrente d'uscita		700		sistemi MV	50% - 75% a 50% Iout massimo; (di/dt= 0.1A/µs)
		720		sistemi MV	50% - 75% a 50% Iout massimo; (di/dt= 2.5A/µs)
Tempo di recupero dinamico		300		μS
Tempo di aumento dell'uscita		15		spettrografia di massa	A partire da vin all'aumento del vout a 90%
Overshoot di Giro-fuori			5	spettrografia di massa

1,5 Caratteristiche funzionali

Parametro	Min	Tipo	Massimo	Unità	Note
Frequenza di commutazione	187	230	255	Chilociclo
Disposizione dell'uscita		8		% di Vout	tTrim su
		8			Disposizione giù
Permetta alla corrente			0,5	mA
Permetta a (INSERITA/DISINSERITA)	3,5		10	VCC	Su control, logica alta o galleggiare
	-0,5		0,5	VCC	Fuori control, logica bassa
Protezione di sovraccarico	105	120	130	%	Il modo corrente, pulsa corrente (carico rared 100%)
Protezione di cortocircuito			65	mΩ	Modo del singhiozzo, dal recupero
Protezione sovra- di temperatura		105		℃	Protegga il punto, in considerazione della temperatura del PWB
		90		℃	Punto di recupero

1,6 Caratteristiche di isolamento

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione di isolamento	1500			VCC	Input ad uscita
	1500			VCC	Input alla base
	500			VCC	Uscita alla base
Resistenza di isolamento	10			MΩ	A 500Vdc per provarlo quando la pressione atmosferica e la destra è 90%
Capacità di isolamento		1000		PF

2. Caratteristiche generali

Parametro	Min	Tipo	Massimo	Unità	Note
Peso		2.5(72)		Oz (g)
MTBF (calcolato)	1			MHrs	TR-NWT-000332; carico di 80%, 300LFM, Tum 40℃

3. Caratteristiche ambientali

Parametro	Min	Tipo	Massimo	Unità	Note
Temperatura di funzionamento	-40		100	℃	temperatura bassa del PWB
Temperatura di stoccaggio	-55		105	℃	Ambientale
Coefficiente di temperatura			±0.02	%/℃
Umidità	20		95	%R.H.

4. Conformità di norme

Parametro	Note
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. Wave tipico e curve

Figura 1: Efficienza a tensione in uscita nominale contro.

corrente del carico per il minimo, il termine nominale ed il massimo

tensione in ingresso a 25°C.

Figura 2: Efficienza a tensione in uscita nominale e a 60%

potere stimato contro il tasso del flusso d'aria per le temperature dell'aria ambiente di

25°C, 40°C e 55°C (tensione in ingresso nominale).

Figura 3: Curve riducenti le imposte potenza di uscita massime contro.

temperatura dell'aria ambiente per i tassi del flusso d'aria di 0 LFM da parte a parte

400 LFM con aria che scorre dal pin 3 per pin 1 (input nominale

tensione).

Figura 4: Ondulazione di tensione in uscita ad input nominale

corrente del carico nominale e di tensione (20 mV/div). Carico

capacità: condensatore 0.1μF e tantalio ceramici 10μF

condensatore. Larghezza di banda: 20 megahertz.

Figura 5: Diagramma termico del carico del convertitore in pieno

corrente (100W) con aria 25°C che scorre al tasso di

200 LFM. L'aria sta scorrendo attraverso il convertitore da

pin 3 per pin 1 (tensione in ingresso nominale).

Figura 6: Diagramma termico del carico del convertitore in pieno

corrente (100W) con aria 25°C che scorre al tasso di

200 LFM. L'aria sta scorrendo attraverso il convertitore da

input ad uscita (tensione in ingresso nominale).

Figura 7: Carico d'apertura del passeggero in pieno (carico resistivo)

(100ms/div). Tensione in ingresso pre-applicata.

Ch1: Input INSERITA/DISINSERITA (1V/div; Ch2: Vout (20V/div)

Figura 8: Carico di tempo di caduta di arresto in pieno (40 ms/div).

Ch1: Input INSERITA/DISINSERITA (1V/div; Ch2: Vout (20V/div)

Figura 9: Risposta di tensione in uscita apunto-cambiamento dentro

corrente del carico (50%-75%-50% di Iout (massimo); dI/dt =

0.1A/μs). Cappuccio del carico: 10μF, un tantalio di 100 mΩ esr

condensatore e condensatore ceramico 0.1μF. Ch1: Vout

(1V/div)

Figura 10: Risposta di tensione in uscita apunto-cambiamento nel carico

corrente (50%-75%-50% di Iout (massimo): dI/dt = 2.5A/μs). Carico

cappuccio: 10μF, condensatore di tantalio da 100 Mw esr e 0.1μF ceramici

cappuccio. Ch1: Vout (1V/div)

6. Informazioni fisiche

6,1 Profilo meccanico

Note:

1. I pin 6, 10 sono diametro di 1.52mm con il diametro di 2.16mm.

2. Altro pin il diametro di 1.02mm con il diametro di 1.65mm.

3. Tolleranze: x.x ±0.5mm.x.xx ±0.25mm

6,2 Designazioni di Pin

Pin no.	Nome	Funzione
1	Vin (+)	Tensione in ingresso positiva
2	Il NU	Il NU
3	Permetta a	L'input di TTL per girare il convertitore in funzione e a riposo, fornito di rimandi a Vin (-), con interno tira su.
4	Il NU	Il NU
5	Vin (-)	Tensione in ingresso negativa
6	Vout (-)	Tensione in uscita negativa
7	Senso (-)	Senso a distanza negativo. Il senso (-) può essere collegato a Vout (-) o a sinistra aprirsi.
8	Disposizione	Disposizione di tensione in uscita. Lasci il perno della disposizione aperto per tensione in uscita nominale.
9	Percepisca (+)	Senso a distanza positivo. Il senso (+) può essere collegato a Vout (+) o a sinistra aprirsi.
10	Vout (+)	Tensione in uscita positiva
