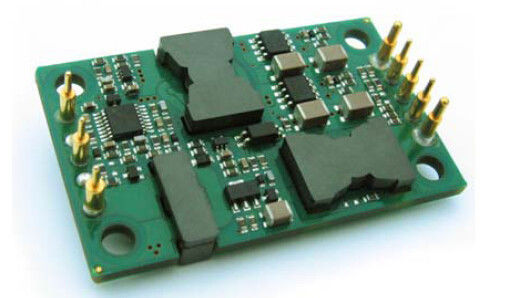

modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico

modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico

  • modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico
modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico
Dettagli:
Luogo di origine: La Cina
Marca: Enargy
Numero di modello: YN150-24S28-POC
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: Negotiation
Tempi di consegna: 1-8 settimane
Termini di pagamento: negoziazione
Capacità di alimentazione: 1000pcs/week
Contatto
Descrizione di prodotto dettagliata
Evidenziare:

Convertitore isolato di CC di CC

,

convertitore di CC di CC di alto potere

Uscita 12V YN150-24S28-POC dei convertitori cc-cc 150W

Caratteristiche fondamentali

Potenza di uscita: 150W

Ampia gamma dell'input: 18-36VDC

Alta efficienza di conversione: Fino a 93%

Linea regolamento a ±1%

Regolamento del carico a ±1%

Frequenza operativa fissa

Tensione di isolamento: 1500V

Permetta al controllo (INSERITA/DISINSERITA)

Produca la protezione di sovraccarico

Protezione di cortocircuito di modo del singhiozzo

Protezione a temperatura eccessiva

Serrata di sotto-tensione dell'input

Disposizione di tensione in uscita: ±2% Vout

Pacchetto: Struttura aperta

Mattone quarto: 2.20×1.37×0.42in

55.9×34.8×10.7mm

Panoramica del prodotto

Potere avanzato di uso di questi moduli del convertitore cc-cc

elaborazione, controllo e tecnologia d'imballaggio per fornire

la convenienza di prestazione, di flessibilità, di affidabilità e

di una componente matura di potere. Morsetto attivo ad alta frequenza

la commutazione fornisce la densità di alto potere a basso rumore e

alta efficienza.

1. Caratteristiche elettriche

·Le caratteristiche elettriche si applicano sopra il raggio d'azione completo di tensione in ingresso, del carico dell'uscita e della temperatura della base di appoggio,

salvo specificazione contraria. Tutte le temperature si riferiscono alla temperatura di funzionamento al centro della base di appoggio. Tutti i dati

provando a Ta=25oC escludono la definizione particolare.

1,1 Valutazioni massime assolute

Parametro

Min

Tipo

Massimo

Unità

Note

Tensione in ingresso

45

VCC

Continuo, non operante

40

VCC

Continuo, funzionando

45

VCC

Protezione transitoria di funzionamento,<100ms>

Tensione di isolamento

2000

VCC

Input ad uscita

Temperatura di funzionamento

-55

100

Temperatura di stoccaggio

-65

125

Permetta a a tensione di Vin-

-0,5

10

VCC

1,2 Caratteristiche d'ingresso

Parametro

Min

Tipo

Massimo

Unità

Note

Gamma di tensione in ingresso

18

24

36

VCC

Continuo

Serrata di Sotto-Tensione

17,5

17,9

VCC

Soglia d'apertura

15,5

16,5

VCC

Soglia di Giro-fuori

Corrente di ingresso massima

9,5

A

Pieno carico; input 18Vdc

Efficienza

92

%

Figure 1-4

Dissipazione

5

12

W

Nessun carico

Corrente di ingresso disabile

5

mA

Permetta al minimo del perno

Raccomandi l'input esterno

Capacità

100

μF

Esr tipico 0.1-0.2Ω

1,3 Caratteristiche di uscita

Parametro

Min

Tipo

Massimo

Unità

Note

Tensione in uscita del punto vincente

27,72

28,00

28,28

VCC

Input nominale; Nessun carico; 25℃

Gamma di tensione in uscita

27,72

28,00

28,28

VCC

Gamma della corrente d'uscita

0,45

5,36

A

Conforme a ridurre le imposte del termale; Figure 5-8

Linea regolamento

±0.5

±1

%

Linea bassa all'alta linea; pieno carico

Regolamento del carico

±0.5

±1

%

Nessun carico al pieno carico; input nominale

Regolazione della temperatura

±0.02

%/°C

Sopra la gamma di temperatura di funzionamento

Limite corrente

5,6

6

6,9

A

Tensione in uscita 95% del termine nominale

Corrente di cortocircuito

8

A

Tensione in uscita <800 mV="">

Ondulazione (RMS)

180

sistemi MV

Input nominale; pieno carico; 20 megahertz

larghezza di banda; Figura 13

Rumore (da picco a picco)

280

sistemi MV

Cappuccio dell'uscita massima.

2700

μF

Input nominale; pieno carico

Disposizione di tensione in uscita

±2

%

Input nominale; pieno carico; 25°C

1,4 Caratteristiche di reazione dinamica

Parametro

Min

Tipo

Massimo

Unità

Note

Cambi nella corrente d'uscita

(di/dt= 0.1A/μs)

680

sistemi MV

50% - 75% a 50% Iout massimo; Figura 11

Cambi nella corrente d'uscita

(di/dt= 2.5A/μs)

680

sistemi MV

50% - 75% a 50% Iout massimo; Figura 12

Tempo di sistemazione

300

μS

Al nom di dentro 1% Vout.

Tempo d'apertura

15

spettrografia di massa

Pieno carico; Nom di Vout=90%. Figura 9

Tempo di caduta di arresto

5

spettrografia di massa

Pieno carico; Nom di Vout=10%. Figura 10

Overshoot di tensione in uscita

5

%

1,5 Caratteristiche funzionali

Parametro

Min

Tipo

Massimo

Unità

Note

Frequenza di commutazione

187

230

255

Chilociclo

Fase di regolamento e fase di isolamento

Disposizione (Pin6)

Vedi la disposizione di tensione della parte 7,3 (Pin6)

Disposizione di tensione in uscita

2

%

Sistemi su, Pin della disposizione a Vout (+).

2

%

Sistemi giù, Pin della disposizione a Vout (-).

Permetta al controllo (INSERITA/DISINSERITA) (Pin2)

Vedi la parte 7,1

Permetta alla tensione

Permetta alla corrente di fonte

10

VCC

Permetta al galleggiamento del perno

0,5

mA

Permetta a (controllo DI ACCENSIONE)

Logica positiva

3,5

10

VCC

Su Control, logica alta o galleggiare

-0,5

0,5

VCC

Fuori Control, logica bassa

Protezione di sovraccarico

105

115

130

%

Corrente-Modo, impulso dalla corrente di impulso

Soglia di limite, (carico di %Rated)

Protezione di cortocircuito

60

Tipo: Modo del singhiozzo, Non Chiudente,

Automatico-Recupero, soglia, cortocircuito

Resistenza

A temperatura eccessiva

Protezione

105

Tipo: Non Chiusura, Automatico-Recupero;

Soglia, temperatura del PWB

15

Isteresi

1,6 Caratteristiche di isolamento

Parametro

Min

Tipo

Massimo

Unità

Note

Tensione di isolamento

1500

VCC

Input ad uscita

1500

VCC

Input alla base

500

VCC

Uscita alla base

Resistenza di isolamento

10

A 500Vdc per provarlo una volta atmosferico

la pressione e la destra è 90%

Capacità di isolamento

1000

PF

2. Caratteristiche generali

Parametro

Min

Tipo

Massimo

Unità

Note

Peso

1.4(40)

Oz (g)

Struttura aperta

MTBF (calcolato)

1

MHrs

TR-NWT-000332; carico di 80%, 300LFM,

Tum 40℃

3. Caratteristiche ambientali

Parametro

Min

Tipo

Massimo

Unità

Note

Temperatura di funzionamento

-55

+100

Temperatura estesa e bassa del PWB

Temperatura di stoccaggio

-55

+125

Ambientale

Coefficiente di temperatura

±0.02

%/℃

Umidità

20

95

%R.H.

Umidità relativa, senza condensazione

4. Conformità di norme

Parametro

Note

UL/cUL60950

EN60950

GB4943

Prova della fiamma dell'ago (IEC 695-2-2)

Provi di intera assemblea; bordo & componenti di plastica UL94V-0 compiacenti

IEC 61000-4-2

5. Specificazione di qualificazione

Parametro

Note

Vibrazione

10-55Hz spazzata, 1 min./spazzata, 120 spazzate per l'asse 3

Scossa meccanica

min 100g, 2 cali nella x e asse y, 1 calo nell'asse di z

Freddo (in funzione)

Annuncio IEC60068-2-1

Calore umido

IEC60068-2-67 CY

Riciclaggio di temperatura

-40°C a 100°C, rampa 15°C/min., 500 cicli

Potere/riciclaggio termico

Vin = min a massimo, pieno carico, 100 cicli

Marginalità di progettazione

Tmin-10°C a Tmax+10°C, 5°C fa un passo, Vin = min a massimo, carico 0-105%

Prova di vita

95% ha valutato Vin ed il carico, unità a ridurre le imposte sul punto, 1000 ore

Solderability

IEC60068-2-20

6. Wave tipico e curve

modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 0modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 1

Figura 1: Efficienza a tensione in uscita nominale contro il carico
corrente per il minimo, il termine nominale e la tensione in ingresso massima
a 25°C.

Figura 2: Efficienza a tensione in uscita nominale e a 60%
potere stimato contro il tasso del flusso d'aria per le temperature dell'aria ambiente di
25°C (tensione in ingresso nominale).

modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 2modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 3

Figura 3: Dissipazione di potere a tensione in uscita nominale contro.
corrente del carico per il minimo, il termine nominale e l'input massimo
tensione a 25°C.

Figura 4: Dissipazione di potere a tensione in uscita nominale e
potere stimato di 60% contro il tasso del flusso d'aria per aria ambientale
temperature di 25°C, di 40°C e di 55°C (input nominale
tensione).

modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 4modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 5

Figura 5: Curve riducenti le imposte potenza di uscita massime contro.
temperatura dell'aria ambiente per i tassi del flusso d'aria di 0 LFM da parte a parte
400 LFM con aria che scorre dal pin 3 per pin 1 (input nominale
tensione).

Figura 6: Diagramma termico della corrente del carico del convertitore in pieno
(150W) con aria 25°C che scorre al tasso di 200 LFM. L'aria è
scorrendo attraverso il convertitore dal pin 3 per pin 1 (termine nominale
tensione in ingresso).

modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 6modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 7

Figura 7: Curve elettrico riducenti le imposte dell'uscita massima contro.
temperatura dell'aria ambiente per i tassi del flusso d'aria di 0 LFM da parte a parte
400 LFM con aria che scorre dall'input l'uscita (termine nominale
tensione in ingresso).

Figura 8: Diagramma termico della corrente del carico del convertitore in pieno
(150W) con aria 25°C che scorre al tasso di 200 LFM. L'aria è
scorrendo attraverso il convertitore dall'input l'uscita (termine nominale
tensione in ingresso).

modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 8modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 9

Figura 9: Carico d'apertura del passeggero in pieno (carico resistivo) (20
ms/div). Tensione in ingresso pre-applicata.
Ch 1: Vout (20V/div). Ch 2: Input INSERITA/DISINSERITA (2V/div)

Figura 10: Carico di tempo di caduta di arresto in pieno (40 ms/div).
Ch 1: Vout (20V/div). Ch 2: Input INSERITA/DISINSERITA (2V/div).

modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 10modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 11

Figura 11: Risposta di tensione in uscita apunto-cambiamento nel carico
corrente (50%-75%-50% di Iout (massimo); dI/dt = 0.1A/μs). Carico
cappuccio: 10μF, condensatore di tantalio di 100 mΩ esr e 1μF ceramici
condensatore. Ch 1: Vout (500mV/div).

Figura 12: Risposta di tensione in uscita apunto-cambiamento nel carico
corrente (50%-75%-50% di Iout (massimo): dI/dt = 2.5A/μs). Carico
cappuccio: 470μF, condensatore di tantalio di 30 mΩ esr e 1μF ceramici
cappuccio. Ch 1: Vout (500mV/div).

modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 12

Figura 13: Ondulazione di tensione in uscita a tensione in ingresso nominale
e corrente del carico nominale (100mV/div). Capacità del carico: 1μF
condensatore ceramico e condensatore di tantalio 10μF. Larghezza di banda:
20 megahertz.

7. Specifiche di funzione


7,1 Permetta al controllo (INSERITA/DISINSERITA) (Pin 2)
Il perno di permettere permette che il modulo di potere sia commutato in funzione e a riposo elettronicamente. La funzione (INSERITA/DISINSERITA) di permettere
è utile per la conservazione della potenza della batteria, per l'applicazione pulsata di potere o per potere su ordinare.
Il perno di permettere è fornito di rimandi - al Vin. È tirato su internamente, in modo da nessuna fonte esterna di tensione è richiesta.
apra il collettore (o apra lo scolo) che il commutatore è raccomandato per il controllo del perno di permettere.
Nel per mezzo del perno di permettere, assicuri che il riferimento sia realmente - il perno di Vin, non davanti al filtraggio di EMI o
a distanza dall'unità. Otticamente coppia il segnale di controllo ed individuare l'opto accoppiatore direttamente al modulo
eviti qualcuno di questi problemi. Se il perno di permettere non è utilizzato, può essere lasciato il galleggiamento (logica positiva) o essere collegato - al Vin
perno (logica negativa). Calcoli i dettagli di A cinque circuiti possibili per l'azionamento del perno INSERITA/DISINSERITA. La figura B è uno sguardo dettagliato di
i circuiti INSERITA/DISINSERITA interni.
modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 13modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 14

Calcoli A: Vari circuiti per l'azionamento del perno INSERITA/DISINSERITA.

Figura B: Circuiti INSERITA/DISINSERITA interni del perno.

7,2 Telerilevamento (pin 7 e 5)

Il telerilevamento permette che il convertitore percepisca l'uscita
tensione direttamente sul punto del carico e così automaticamente
compensa le perdite di distribuzione & del contatto del conduttore del carico
(Figura C). C'è un cavo di senso per ogni terminale di uscita,
+Sense designato e - senso. Questi cavi portano molto in basso
corrente rispetto ai cavi del carico. Internamente una resistenza è
collegato fra il terminale di senso ed il terminale dell'output di forza motrice.
Se il senso a distanza non è usato, il senso conduce le necessità di essere
messo alla loro rispettiva uscita conduce (figura D).

La cura deve essere presa quando fa i collegamenti dell'uscita. Se
i terminali di uscita dovrebbero staccare prima delle linee di senso,
la corrente del pieno carico scorrerà giù le linee di senso e
danneggi le resistenze di percezione interne. Sia sicuro di alimentare sempre
giù il convertitore prima della fabbricazione dei qualsiasi collegamenti dell'uscita.
La tensione massima della compensazione per la linea goccia è su to0.5V.

modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 15modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 16

Figura C: Collegamento a distanza di senso.

Figura D: Il senso a distanza non è usato.

7,3 Disposizione di tensione (Pin 6)
La tensione in uscita può essere regolata verso l'alto o verso il basso con una resistenza esterna. C'è logica e negazione positive della disposizione
logica della disposizione disponibile. Per logica positiva, la tensione in uscita aumenterà quando una resistenza esterna della guarnizione è collegata
fra la disposizione ed il perno di +Vout/+Sense. La tensione in uscita diminuirà quando una resistenza esterna della guarnizione è
collegato fra disposizione e - perno di Vout/-Sense. Un vaso della disposizione di multi-giro 20KΩ può anche essere utilizzato per regolare l'uscita
tensione verso l'alto o verso il basso (figura E & F).

Disposizione-Su

Pin della disposizione a +Sense

Pin della disposizione - a senso

Disposizione-Giù

Pin della disposizione - a senso

Pin della disposizione a +Sense

modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 17modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 18

Figura E: Logica positiva della disposizione.

Figura F: Collegamento del vaso della disposizione.

7,4 Caratteristiche di protezione
·Serrata di Sotto-Tensione dell'input: Il convertitore è destinato per spegnere quando la tensione in ingresso è troppo bassa, aiutando evita
un problema di instabilità del sistema di input, i circuiti di serrata è un comparatore con isteresi di CC. Quando la tensione in ingresso è
aumentare, deve superare il valore di soglia d'apertura tipico di tensione (elencato alla pagina di specificazione) prima del convertitore
accenderà. Una volta che il convertitore è sopra, la tensione in ingresso deve scendere sotto il valore di soglia tipico di tensione di soglia
prima del convertitore spegnerà.

·Limite della corrente d'uscita: Il limite corrente massimo rimane costante come le gocce di tensione in uscita. Tuttavia, una volta che
l'impedenza dello breve attraverso l'uscita è abbastanza piccola fare la goccia di tensione in uscita sotto l'uscita specificata
Tensione di arresto di Corrente-Limite di CC, il convertitore nello stato indefinito di protezione di cortocircuito di modo del singhiozzo fino al
lo stato di cortocircuito è rimosso. Ciò impedisce l'eccessivo riscaldamento del convertitore o del piano di caricamento.
·Arresto a temperatura eccessiva: Un sensore di temperatura sul convertitore percepisce la temperatura media del modulo.
Il circuito termico di arresto è destinato per girare il convertitore fuori da quando la temperatura alla posizione percepita raggiunge
il valore a temperatura eccessiva di arresto. Permetterà che il convertitore accenda ancora quando la temperatura del percepito
le cadute di posizione dalla quantità dell'arresto a temperatura eccessiva ricominciano il valore di isteresi.

8. Considerazione tipica di progettazione e di applicazione


8,1 Circuito tipico di applicazione

modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 19

Figura G: Circuito tipico di applicazione (unità di logica negativa, permanentemente permessa a).

8,2 Filtraggio dell'input

I convertitori cc-cc, di natura, generano i livelli significativi di
sia rumori condotti che irradiati. I rumori condotti inclusi
rumori comuni di modo di differenziale e di modo. Il modo comune
il rumore direttamente è collegato con l'efficace capacità parassita in mezzo
il modulo di potere ha introdotto i conduttori e la terra del telaio.
il rumore differenziale del modo è attraverso i conduttori dell'input. È
ha raccomandato di avere certo livello di soppressione di EMI al potere
modulo.
Il rumore condotto sulle linee di alimentazione in ingresso di entrata può accadere come l'uno o l'altro
correnti di rumore di comune-modo o di differenziale. La norma richiesta
per le emissioni condotte è EN55022 la classe A (FCC Part15). (SeeFigure H).

modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 20modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 21

modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 22

Figura H: Filtraggio dell'input.

9. Metodo di prova


9,1 Ondulazione dell'uscita & prova di rumore
L'ondulazione dell'uscita è composta di punte di rumore dell'ondulazione di frequenza fondamentale e di commutazione di alta frequenza.
l'ondulazione di commutazione fondamentale di frequenza (o ondulazione di base) è nel 100KHz a gamma 1MHz; la commutazione ad alta frequenza
la punta di rumore (o rumore di commutazione) è nei 10 megahertz a gamma 50MHz. Il rumore di commutazione è specificato normalmente con 20
Larghezza di banda di megahertz per includere tutte le armoniche significative per le punte di rumore.
Il modo più facile misurare l'ondulazione ed il rumore dell'uscita è di usare una punta della sonda dell'oscilloscopio e un anello di messa a terra urgenti
direttamente contro il convertitore di potere produca i perni, come indicato sotto. Ciò fa il più breve collegamento possibile attraverso
i terminali di uscita. La clip a terra della sonda dell'oscilloscopio dovrebbe non essere utilizzata mai nell'ondulazione e nella misura del rumore.
la clip a terra non solo fungerà da un'antenna e raccolta l'energia ad alta frequenza irradiata, ma presenterà
rumore di comune-modo alla misura pure.
La messa a punto di prova standard per l'ondulazione & le misure del rumore è indicata nella figura I. Un incavo della sonda (Tektronix, P.N.
131.0258-00) sono usati affinchè le misure eliminino la raccolta di rumore connessa con la clip a terra lunga delle sonde di portata.

modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 23modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 24

modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 25

Figura I: Mezzi di prova di norma di rumore & dell'ondulazione.

10. Informazioni fisiche


10,1 Profilo meccanico

modulo 28V del convertitore cc-cc 150W con protezione YN150-24S28-POC di sovraccarico 26

Note:
1. Pin 4, 8 sono 0,060" (1.52mm) diametro con 0,085" (2.16mm) spalle del contrappeso del diametro.
2. Tutti i altri perni sono 0,040" (1.02mm) diametro con 0,065" (1.65mm) spalle del contrappeso del diametro.
3. Tolleranze: x.xx ±0.02 dentro. (x.x ±0.5mm)
x.xxx ±0.010 dentro. (x.xx ±0.25mm)

10,2 Designazioni di Pin

Pin no.

Nome

Funzione

1

Vin (+)

Tensione in ingresso positiva

2

Permetta a

L'input di TTL per girare il convertitore in funzione e a riposo, fornito di rimandi a Vin (-), con interno tira su.

3

Vin (-)

Tensione in ingresso negativa

4

Vout (-)

Tensione in uscita negativa

5

Senso (-)

Senso a distanza negativo. Il senso (-) può essere collegato a Vout (-) o a sinistra aprirsi.

6

Disposizione

Disposizione di tensione in uscita. Lasci il perno della disposizione aperto per tensione in uscita nominale.

7

Percepisca (+)

Senso a distanza positivo. Il senso (+) può essere collegato a Vout (+) o a sinistra aprirsi.

8

Vout (+)

Tensione in uscita positiva

Dettagli di contatto
Shenzhen YONP Power Co.,Ltd

Persona di contatto: Miss. Angel

Telefono: 1598940345

Fax: 86-755-3697544

Invia la tua richiesta direttamente a noi (0 / 3000)

Altri prodotti
