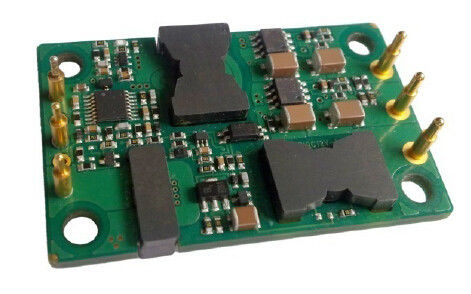

Uscita ±15V YN150-24DB15-POC dei convertitori cc-cc 150W

Uscita ±15V YN150-24DB15-POC dei convertitori cc-cc 150W

  • Uscita ±15V YN150-24DB15-POC dei convertitori cc-cc 150W
Uscita ±15V YN150-24DB15-POC dei convertitori cc-cc 150W
Dettagli:
Luogo di origine: La Cina
Marca: Enargy
Numero di modello: YN150-24DB15-POC
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: Negotiation
Tempi di consegna: 1-8 settimane
Termini di pagamento: negoziazione
Capacità di alimentazione: 1000pcs/week
Contatto
Descrizione di prodotto dettagliata
Evidenziare:

Convertitore isolato di CC di CC

,

convertitore di CC di CC di alto potere

±15VYN150-24DB15-POC dell'uscita dei convertitori cc-cc 150W

Caratteristiche fondamentali

Potenza di uscita: 150W

Ampia gamma dell'input: 18-36Vdc

Alta efficienza di conversione: Fino a 92%

Linea regolamento a ±1%

Regolamento del carico a ±1%

Tensione di isolamento: 1500V

Permetta al controllo (INSERITA/DISINSERITA)

Produca la protezione di sovracorrente

Protezione di cortocircuito di modo del singhiozzo

Protezione a temperatura eccessiva

Serrata di sotto-tensione dell'input

Panoramica del prodotto

Potere avanzato di uso di questi moduli del convertitore cc-cc

elaborazione, controllo e tecnologia d'imballaggio per fornire

la convenienza di prestazione, di flessibilità, di affidabilità e

di una componente matura di potere. Morsetto attivo ad alta frequenza

la commutazione fornisce la densità di alto potere a basso rumore e

alta efficienza.

1. Caratteristiche elettriche

1,1 Valutazioni massime assolute

Parametro

Min

Tipo

Massimo

Unità

Note

Tensione in ingresso

40

VCC

Continuo, non operante

38

VCC

Continuo, funzionando

40

VCC

Protezione transitoria di funzionamento,<100ms>

Tensione di isolamento

2000

VCC

Input ad uscita

Temperatura di funzionamento

-40

100

In considerazione della temperatura del PWB

Temperatura di stoccaggio

-55

105

Permetta - alla tensione di Vin

-2

10

VCC

1,2 Caratteristiche d'ingresso

Parametro

Min

Tipo

Massimo

Unità

Note

Gamma di tensione in ingresso

18

24

36

VCC

Serrata di Sotto-Tensione

17,5

17,9

VCC

Punto di recupero

15,5

16,5

VCC

Protegga il punto

Corrente di ingresso massima

10

A

Min di Vin, pieno carico dell'uscita

Efficienza

91

%

Input stimato; Carico nominale

Dissipazione, standby

12

W

Nessun carico

1,3 Caratteristiche di uscita

Parametro

Min

Tipo

Massimo

Unità

Note

Tensione in uscita del punto vincente

14,85

15

15,15

VCC

+Vout

Tensione in ingresso stimata, nessun carico

-14,85

-15

-15,15

VCC

- Vout

Gamma di tensione in uscita

14,55

15

15,45

VCC

+Vout

Tensione in ingresso stimata, carico

-14,55

-15

-15,45

VCC

- Vout

Gamma della corrente d'uscita

0,1

5

A

+Vout

0,1

5

A

- Vout

Linea regolamento

±0.5

±1

%

+Vout

Allo stesso tempo aumento due il carico

±0.5

±1

%

- Vout

Regolamento del carico

±0.5

±1

%

+Vout

Allo stesso tempo aumento due il carico

±0.5

±1

%

- Vout

Sovracorrente dell'uscita

protezione

5,25

6,5

A

+Vout

95% della tensione della potenza nominale, carico

5,25

6,5

A

- Vout

Corrente di cortocircuito

7

A

+Vout

7

A

- Vout

Ondulazione (RMS)

100

sistemi MV

+Vout

Input nominale; pieno carico; 20 megahertz

larghezza di banda.

100

sistemi MV

- Vout

Rumore (da picco a picco)

150

sistemi MV

+Vout

150

sistemi MV

- Vout

Carico capacitivo

dal themachine

220

1800

μF

+Vout

220

1800

μF

- Vout

1,4 Caratteristiche di reazione dinamica

Parametro

Min

Tipo

Massimo

Unità

Note

Cambi nella corrente d'uscita

480

sistemi MV

50% - 75% a 50% Iout massimo; (di/dt=

0.1A/μs)

600

sistemi MV

50% - 75% a 50% Iout massimo; (di/dt=

2.5A/μs)

Tempo di recupero dinamico

300

μS

Tempo d'apertura

15

spettrografia di massa

A partire da vin all'aumento del vout a 90%

Overshoot di Giro-fuori

5

5

spettrografia di massa

1,5 Caratteristiche funzionali

Parametro

Min

Tipo

Massimo

Unità

Note

Frequenza di commutazione

187

230

255

Chilociclo

Permetta alla corrente

10

mA

Permetta a (INSERITA/DISINSERITA)

3,5

10

VCC

Su control, logica alta o galleggiare

-0,5

0,5

VCC

Fuori control, logica bassa

Protezione di sovraccarico

105

115

125

%

Il modo corrente, pulsa corrente (carico rared 100%)

Protezione di cortocircuito

65

Modo del singhiozzo, dal recupero

Protezione sovra- di temperatura

105

Protegga il punto, in considerazione della temperatura del PWB

90

Punto di recupero

1,6 Caratteristiche di isolamento

Parametro

Min

Tipo

Massimo

Unità

Note

Tensione di isolamento

1500

VCC

Input ad uscita

1500

VCC

Input alla base

500

VCC

Uscita alla base

Resistenza di isolamento

100

A 500Vdc per provarlo una volta atmosferico

la pressione e la destra è 90%

Capacità di isolamento

1000

PF

2. Caratteristiche generali

Parametro

Min

Tipo

Massimo

Unità

Note

Peso

1.4(40)

Oz (g)

MTBF (calcolato)

1

MHrs

TR-NWT-000332; carico di 80%, 300LFM,

Tum 40℃

3. Caratteristiche ambientali

Parametro

Min

Tipo

Massimo

Unità

Note

Temperatura di funzionamento

-40

100

temperatura bassa del PWB

Temperatura di stoccaggio

-55

105

Ambientale

Coefficiente di temperatura

±0.02

%/℃

Umidità

20

95

%R.H.

4. Conformità di norme

Parametro

Note

MIL-STD-704

MIL-STD-1399

MIL-STD-810

UL/cUL60950

EN60950

GB4943

IEC 61000-4-2

5. Wave tipico e curve

Uscita ±15V YN150-24DB15-POC dei convertitori cc-cc 150W 0Uscita ±15V YN150-24DB15-POC dei convertitori cc-cc 150W 1

Figura 1: Efficienza a tensione in uscita nominale contro.
corrente del carico per il minimo, il termine nominale ed il massimo
tensione in ingresso a 25°C.

Figura 2: Efficienza a tensione in uscita nominale e a 60%
potere stimato contro il tasso del flusso d'aria per le temperature dell'aria ambiente
di 25°C, di 40°C e di 55°C (tensione in ingresso nominale).

Uscita ±15V YN150-24DB15-POC dei convertitori cc-cc 150W 2Uscita ±15V YN150-24DB15-POC dei convertitori cc-cc 150W 3

Figura 3: Curve riducenti le imposte potenza di uscita massime contro.
temperatura dell'aria ambiente per i tassi del flusso d'aria di 0 LFM da parte a parte
400 LFM con aria che scorre dal pin 3 per pin 1 (input nominale
tensione).

Figura 4: Ondulazione di tensione in uscita ad input nominale
corrente del carico nominale e di tensione (20 mV/div). Carico
capacità: condensatore 0.1μF e tantalio ceramici 10μF
condensatore. Larghezza di banda: 20 megahertz.

Uscita ±15V YN150-24DB15-POC dei convertitori cc-cc 150W 4Uscita ±15V YN150-24DB15-POC dei convertitori cc-cc 150W 5

Figura 5: Diagramma termico del carico del convertitore in pieno
corrente (150W) con aria 25°C che scorre al tasso di
200 LFM. L'aria sta scorrendo attraverso il convertitore da
pin 3 per pin 1 (tensione in ingresso nominale).

Figura 6: Diagramma termico del carico del convertitore in pieno
corrente (150W) con aria 25°C che scorre al tasso di
200 LFM. L'aria sta scorrendo attraverso il convertitore da
input ad uscita (tensione in ingresso nominale).

Uscita ±15V YN150-24DB15-POC dei convertitori cc-cc 150W 6Uscita ±15V YN150-24DB15-POC dei convertitori cc-cc 150W 7

Figura 7: Carico d'apertura del passeggero in pieno (carico resistivo)
(20ms/div). Tensione in ingresso pre-applicata.
Ch1: Vout (10V/div); Ch2: Input INSERITA/DISINSERITA (2V/div)

Figura 8: Carico di tempo di caduta di arresto in pieno (40 ms/div).
Ch1: Vout (10V/div); Ch2: Input INSERITA/DISINSERITA (2V/div)

Uscita ±15V YN150-24DB15-POC dei convertitori cc-cc 150W 8Uscita ±15V YN150-24DB15-POC dei convertitori cc-cc 150W 9

Figura 9: Risposta di tensione in uscita apunto-cambiamento dentro
corrente del carico (50%-75%-50% di Iout (massimo); dI/dt =
0.1A/μs). Cappuccio del carico: 10μF, un tantalio di 100 mΩ esr
condensatore e condensatore ceramico 1μF. Ch1: Vout
(200mV/div)

Figura 10: Risposta di tensione in uscita apunto-cambiamento nel carico
corrente (50%-75%-50% di Iout (massimo): dI/dt = 2.5A/μs).
Cappuccio del carico: 470μF, condensatore di tantalio di 30 mΩ esr e
cappuccio ceramico 0.1μF. Ch1: Vout (200mV/div)

6. Informazioni fisiche


6,1 Profilo meccanico

Uscita ±15V YN150-24DB15-POC dei convertitori cc-cc 150W 10

Note:
1. Pin 4, diametro di 6are 1.52mm con il diametro di 2.16mm.
2. Pin 1, 3 sono diametro di 1.02mm con il diametro di 1.65mm.
3. Tolleranze: x.x ±0.5mm.x.xx ±0.25mm

6,2 Designazioni di Pin

Pin no.

Nome

Funzione

1

Vin (+)

Tensione in ingresso positiva

3

Permetta a

L'input di TTL per girare il convertitore in funzione e a riposo, fornito di rimandi a Vin (-), con interno tira su.

5

Vin (-)

Tensione in ingresso negativa

6

Vout (-)

Tensione in uscita negativa

9

COM

Terra

10

Vout (+)

Tensione in uscita positiva
