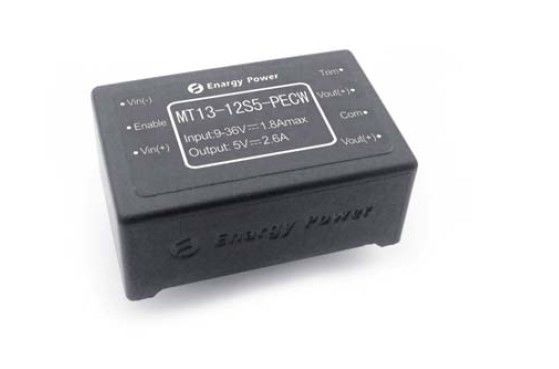

9v a una uscita 5v al convertitore cc-cc MT13-12S5-PECW

Uscita 5V MT13-12S5-PECW dei convertitori cc-cc 13W

Caratteristiche fondamentali

Potenza di uscita: 13W

Ampia gamma dell'input: 9-36Vdc

Alta efficienza di conversione: Fino a 86%

Linea regolamento a ±0.5%

Regolamento del carico a ±0.5%

Frequenza operativa fissa

Tensione di isolamento: 1500V

Permetta al controllo (INSERITA/DISINSERITA)

Produca la protezione di sovratensione

Produca la protezione di sovraccarico

Protezione di cortocircuito di modo del singhiozzo

Protezione a temperatura eccessiva

Serrata di sotto-tensione dell'input

Disposizione -5~+ di tensione in uscita 10% Vout

Panoramica del prodotto

L'uso di questi moduli del convertitore cc-cc ha avanzato l'elaborazione di potere, il controllo e le tecnologia d'imballaggio al effectivenessof della prestazione, della flessibilità, dell'affidabilità e di costo del providethe una componente matura di potere. Clampswitching attivo ad alta frequenza fornisce la densità di alto potere efficienza a basso rumore del andhigh.

L'introduzione del prodotto

La serie della TA è un convertitore a una uscita indipendente regolato che usa l'industria che il mattone non standard packagesize. Il trasformatore integrato/induttore del PWB è utilizzato per tutti i modelli in questa serie. Questa nuova tecnica di progettazione greatlyimproved l'accoppiamento magnetico, riduttore commutare la punta e se consistenza della prestazione. Inoltre migliora il processo di theproduction completamente eliminando il processo di montaggio magnetico del a mano vento dalle linee di produzione.

Numerazione della parte — MT5-12S5-PECW

1. Caratteristiche elettriche

Le caratteristiche elettriche si applicano sopra il raggio d'azione completo di tensione in ingresso, del carico dell'uscita e della temperatura della base di appoggio, salvo specificazione contraria. Tutte le temperature si riferiscono alla temperatura di funzionamento al centro della base di appoggio. Tutta la prova di dati a Ta=25oC esclude la definizione particolare.

1,1 Valutazioni massime assolute

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione in ingresso			45	VCC	Continuo, non operante
			36	VCC	Continuo, funzionando
			45	VCC	Protezione di Operatingtransient,<100ms>
Tensione di isolamento			2000	VCC	Input ad uscita
Temperatura di funzionamento	-55		100	℃
Temperatura di stoccaggio	-65		125	℃
Permetta a a tensione di Vin-	-0,5		10	VCC

1,2 Caratteristiche d'ingresso

Parametro	Min	Tipo	Massimo	Unità	Note
Gamma di tensione in ingresso	9	24	36	VCC	Continuo
Serrata di Sotto-Tensione		8,6	8,8	VCC	Soglia d'apertura
	8,1	8,3		VCC	Soglia di Giro-fuori
Corrente di ingresso massima			1,8	A	Pieno carico; input 18Vdc
Efficienza		86		%	Pieno carico, riducente le imposte su tensione in ingresso. Figure 1-4
Dissipazione		0,4		W	Nessun carico
Corrente di ingresso disabile		5		mA	Permetta al minimo del perno
Raccomandi l'input esterno Capacità		100		μF	Esr tipico 0.1-0.2Ω

1,3 Caratteristiche di uscita

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione in uscita del punto vincente	4,95	5,00	5,05	VCC	Input nominale; Nessun carico; 25℃
Gamma di tensione in uscita	4,90		5,10	VCC
Gamma della corrente d'uscita	0		2,6	A	Conforme a ridurre le imposte del termale. Figure 5-7
Linea regolamento		±0.02	±0.50	%	Linea bassa all'alta linea; pieno carico
Regolamento del carico		±0.02	±1.00	%	Nessun carico al pieno carico; input nominale
Regolazione della temperatura		±0.002	±0.02	%/°C	Sopra la gamma di temperatura di funzionamento
Limite corrente	2,7	3,1		A	Tensione in uscita 95% del termine nominale
Corrente di cortocircuito	2		2	A	Tensione in uscita <250 mV="">
Ondulazione (RMS)		15		sistemi MV	Input nominale; pieno carico; 20 MHzbandwidth. Figura 8
Rumore (da picco a picco)		75		sistemi MV
Cappuccio dell'uscita massima			4000	μF	Input nominale; pieno carico
Raccomandi l'esterno Capacità di uscita	220			μF	Input nominale; pieno carico
Disposizione di tensione in uscita	-5		+10	%	Input nominale; pieno carico

1,4 Caratteristiche di reazione dinamica

Parametro	Min	Tipo	Massimo	Unità	Note
Cambi nella corrente d'uscita (di/dt= 0.1A/μs)		100		sistemi MV	50% - 75% a figura massima 11 di 50% Iout
Cambi nella corrente d'uscita (di/dt= 0.5A/μs)		100		sistemi MV	50% - 75% a figura massima 12 di 50% Iout
Tempo di sistemazione		200		µS	Al nom di dentro 1% Vout.
Tempo d'apertura		1,1		spettrografia di massa	Pieno carico; Nom di Vout=90%. Figura 9
Tempo di caduta di arresto		0,4		spettrografia di massa	Pieno carico; Nom di Vout=10%. Figura 10
Overshoot di tensione in uscita		3		%

1,5 Caratteristiche funzionali

Parametro	Min	Tipo	Massimo	Unità	Note
Frequenza di commutazione	180	200	250	Chilociclo	Fase di regolamento e fase di isolamento
Disposizione (Pin7)					Vedi la disposizione di tensione della parte 7,2 (Pin7)
Disposizione di tensione in uscita			10	%	Disposizione su, Pin della disposizione a Vout (-)
			5	%	Disposizione giù, Pin della disposizione a Vout (+)
Permetta al controllo (INSERITA/DISINSERITA) (Pin2)					Vedi la parte 7,1
Permetta alla tensione Permetta alla corrente di fonte		5	10	VCC	Permetta al galleggiamento del perno
			0,5	mA
Permetta al controllo (INSERITA/DISINSERITA) Logica positiva	2,5		10	VCC	Su controllo, su logica alta o sul galleggiamento
	0		1,5	VCC	FUORI da controllo, logica bassa
Sovratensione dell'uscita Protezione		120		%	Carico minimo, soglia di limite di tensione
Protezione di sovraccarico	105	120		%	Corrente-Modo, impulso dalla soglia di CurrentLimit di impulso, (carico di %Rated)
Protezione di cortocircuito			65	mΩ	Modo del singhiozzo, dal recupero
Protezione a temperatura eccessiva		105		℃	Tipo: Non Chiusura, Automatico-Recupero; Soglia, temperatura del PWB
		15		℃	Isteresi

1,6 Caratteristiche di isolamento

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione di isolamento	1500			VCC	Input ad uscita
	1500			VCC	Input alla base
	500			VCC	Uscita alla base
Resistenza di isolamento	10			MΩ	A 500Vdc per provarlo quando il atmosphericpressure e la destra è 90%
Capacità di isolamento		1000		PF

2. Caratteristiche generali

Parametro	Min	Tipo	Massimo	Unità	Note
Peso		0.7(20)		Oz (g)	Incapsulato
MTBF (calcolato)	1			MHrs	TR-NWT-000332; carico di 80%, 300LFM, tum 40℃

3. Caratteristiche ambientali

Parametro	Min	Tipo	Massimo	Unità	Note
Temperatura di funzionamento	-55		+100	℃	Temperatura della base di appoggio estesa e
Temperatura di stoccaggio	-55		+125	℃	Ambientale
Coefficiente di temperatura			±0.02	%/℃
Umidità	20		95	%R.H.	Umidità relativa, senza condensazione

4. Conformità di norme

Parametro	Note
UL/cUL60950
EN60950
GB4943
Prova della fiamma dell'ago (IEC 695-2-2)	Provi di intera assemblea; bordo & componenti di plastica UL94V-0 compiacenti
IEC 61000-4-2

5. Specificazione di qualificazione

Parametro	Note
Vibrazione	10-55Hz spazzata, 1 min./spazzata, 120 spazzate per l'asse 3
Scossa meccanica	min 100g, 2 cali nella x e asse y, 1 calo nell'asse di z
Freddo (in funzione)	Annuncio IEC60068-2-1
Calore umido	IEC60068-2-67 CY
Riciclaggio di temperatura	-40°C a 100°C, rampa 15°C/min., 500 cicli
Potere/riciclaggio termico	Vin = min a massimo, pieno carico, 100 cicli
Marginalità di progettazione	Tmin-10°C a Tmax+10°C, 5°C fa un passo, Vin = min a massimo, carico 0-105%
Prova di vita	95% ha valutato Vin ed il carico, unità a ridurre le imposte sul punto, 1000 ore
Solderability	IEC60068-2-20

6. Wave tipico e curve

Figura 1: Efficienza a tensione in uscita nominale contro loadcurrent per il minimo, il termine nominale e il voltageat massimo 25°C. dell'input.

Figura 2: Efficienza a tensione in uscita nominale ed a potere 60%rated contro il tasso del flusso d'aria per le temperature dell'aria ambiente of25°C, 40°C e 55°C (tensione in ingresso nominale).

Figura 3: Dissipazione di potere alla corrente nominale di tensione in uscita vs.load per il minimo, il termine nominale e il inputvoltage massimo a 25°C.

Figura 4: Dissipazione di potere a potere stimato nominale di tensione in uscita and60% contro il tasso del flusso d'aria per i airtemperatures ambientali di 25°C, di 40°C e di 55°C (inputvoltage nominale).

Figura 5: Temperatura dell'aria riducente le imposte potenza di uscita massima delle curve vs.ambient per i tassi del flusso d'aria di 0 LFM through400 LFM con aria che scorre dal pin 3 per pin 1 (inputvoltage nominale).

Figura 6: Temperatura dell'aria elettrico riducente le imposte delle curve vs.ambient dell'uscita massima per i tassi del flusso d'aria di 0 LFM through400 LFM con aria che scorre dall'input l'uscita (tensione del nominalinput).

Figura 7: Diagramma termico della corrente del carico del convertitore in pieno (13W) con 25°C a nessuno scorrimento.

Figura 8: Ondulazione ditensione in uscita allacorrenteandratednominale delcarico ditensione in ingresso(100mV/div). Capacità delcarico: condensatore1μFceramicecondensatore ditantalio10μF. Larghezza di banda: 20megahertz.

Figura 9: Carico d'apertura del passeggero in pieno (carico resistivo) (40ms/div). Tensione in ingresso pre-applicata. Ch 1: Vout (2V/div). Ch 2: Input INSERITA/DISINSERITA (2V/div).

Figura 10: Carico di tempo di caduta di arresto in pieno (200μs/div). Ch 1: Vout (2V/div). Ch 2: Input INSERITA/DISINSERITA (2V/div)

Figura 11: Risposta di tensione in uscita apunto-cambiamento in loadcurrent (50%-75%-50% di Iout (massimo); dI/dt = 0.1A/μs). Loadcap: 10μF, condensatore di tantalio di 100 mΩ esr e condensatore 1μFceramic. Ch 1: Vout (100mV/div).

Figura 12: Risposta di tensione in uscita apunto-cambiamento in loadcurrent (50%-75%-50% di Iout (massimo): dI/dt = 0.5A/μs). Loadcap: 220μF, condensatore di tantalio di 30 mΩ esr e cappuccio 1μFceramic. Ch 1: Vout (100mV/div).

7. Informazioni fisiche

7,1 Profilo meccanico

Note:

1. Tutti i perni sono 0,024" (0.6mm) diametro senza spalla.

2. Pin4 e Pin6 sono il collegamento parallelo. L'utente potrebbe raggiungere la funzione Vout (+) se colleghi qualsiasi orboth di due perni.

3. Tolleranze: x.xx ±0.02 dentro. (x.x ±0.5mm), x.xxx ±0.010 dentro. (x.xx ±0.25mm)

7,2 Designazioni di Pin

Pin no.	Nome	Funzione
1	Vin (-)	Tensione in ingresso negativa
2	Permetta a	L'input di TTL per girare il convertitore in funzione e a riposo, fornito di rimandi a Vin (-), con interno tira su.
3	Vin (+)	Tensione in ingresso positiva
4	Vout (+)	Tensione in uscita positiva
5	Vout (-)	Tensione in uscita negativa
6	Vout (+)	Tensione in uscita positiva
7	Disposizione	Disposizione di tensione in uscita. Lasci il perno della DISPOSIZIONE aperto per tensione in uscita nominale.
