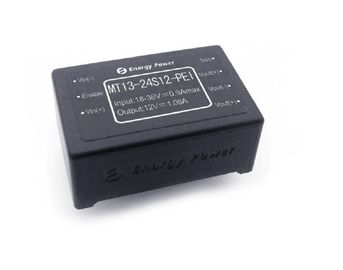

24v a CC 12v all'alimentazione elettrica di potere militare del convertitore di CC 13W MT13-24S12-PEI

24v a CC 12v all'alimentazione elettrica di potere militare del convertitore di CC 13W MT13-24S12-PEI

  • 24v a CC 12v all'alimentazione elettrica di potere militare del convertitore di CC 13W MT13-24S12-PEI
24v a CC 12v all'alimentazione elettrica di potere militare del convertitore di CC 13W MT13-24S12-PEI
Dettagli:
Luogo di origine: La Cina
Marca: Enargy
Numero di modello: MT13-24S12-PEI
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: Negotiation
Tempi di consegna: 1-8 settimane
Termini di pagamento: negoziazione
Capacità di alimentazione: 1000pcs/week
Contatto
Descrizione di prodotto dettagliata
Evidenziare:

alimentazioni elettriche di potere militare

,

CC al modulo del convertitore di CC

Uscita 12V MT13-24S12-PEI dei convertitori cc-cc 13W

Caratteristiche fondamentali

Potenza di uscita: 13W

Ampia gamma dell'input: 18-36Vdc

Alta efficienza di conversione: 88%

Linea regolamento a ±0.5%

Regolamento del carico a ±0.5%

Tensione di isolamento: 1,500V

Permetta al controllo (INSERITA/DISINSERITA)

Produca la protezione di sovracorrente

Protezione di cortocircuito di modo del singhiozzo

Protezione a temperatura eccessiva

Serrata di sotto-tensione dell'input

Disposizione -5~+ di tensione in uscita 10% Vout

Panoramica del prodotto

L'uso di questi moduli del convertitore cc-cc ha avanzato l'elaborazione di potere, il controllo e le tecnologia d'imballaggio per fornire la convenienza della prestazione, della flessibilità, dell'affidabilità e di una componente matura di potere. La commutazione attiva ad alta frequenza del morsetto fornisce la densità di alto potere alta efficienza a basso rumore e.

1. Caratteristiche elettriche

1,1 Valutazioni massime assolute

Parametro Min Tipo Massimo Unità Note
Tensione in ingresso 45 VCC Continuo, non operante
36 VCC Continuo, funzionando
45 VCC Protezione transitoria di funzionamento,<100ms>
Tensione di isolamento 2000 VCC Input ad uscita
Temperatura di funzionamento -20 85 In considerazione della temperatura del PWB
Temperatura di stoccaggio -30 95
Permetta a a tensione di Vin- -0,3 10 VCC

1,2 Caratteristiche d'ingresso

Parametro Min Tipo Massimo Unità Note
Gamma di tensione in ingresso 18 24 36 VCC
Serrata di Sotto-Tensione 17 17,5 VCC Punto di recupero
16 16,5 VCC Protegga il punto
Corrente di ingresso massima 0,9 A Min di Vin dell'input, pieno carico dell'uscita
Efficienza 88 % Input stimato; Carico nominale
Dissipazione, standby 0,3 W Nessun carico

1,3 Caratteristiche di uscita

Parametro Min Tipo Massimo Unità Note
Tensione in uscita del punto vincente 11,85 12,00 12,15 VCC Input nominale. Nessun carico
Gamma di tensione in uscita 11,75 12,00 12,25 VCC
Gamma della corrente d'uscita 0,01 1,1 A
Linea regolamento ±0.02 ±0.5 %
Regolamento del carico ±0.02 ±0.50 %
Limite corrente 1,15 1,4 1,70 A Tensione in uscita 95% del termine nominale
Corrente di cortocircuito 1 3 A
Ondulazione (RMS) 25 sistemi MV Input nominale; pieno carico; Una larghezza di banda di 20 megahertz.
Rumore (da picco a picco) 80 sistemi MV
Cappuccio dell'uscita massima 3000 μF

1,4 Caratteristiche di reazione dinamica

Parametro Min Tipo Massimo Unità Note
Cambi nella corrente d'uscita 100 sistemi MV 50% - 75% a 50% Iout massimo; (di/dt=0.1A/μs).
100 sistemi MV 50% - 75% a 50% Iout massimo; (di/dt=0.3A/μs).
Tempo di recupero dinamico 200 µS
Tempo d'apertura 2 spettrografia di massa A partire da vin all'aumento del vout a 90%
Overshoot di Giro-fuori 2 %

1,5 Caratteristiche funzionali

Parametro Min Tipo Massimo Unità Note
Frequenza di commutazione 180 200 250 Chilociclo
Disposizione di tensione in uscita 10 % di Vout Disposizione su
5 Disposizione giù
Permetta alla tensione 0,5 mA

Permetta al controllo (INSERITA/DISINSERITA)

Logica positiva

2,5 10 VCC Su Control, logica alta o galleggiare
0 1,5 VCC Fuori Control, logica bassa
Protezione di sovraccarico 105 130 150 % Modo corrente, Pulsecurrent (raredload 100%)
Protezione di cortocircuito 65 mΩ Modo del singhiozzo, dal recupero
Protezione a temperatura eccessiva 105 Tipo: Non Chiusura, Automatico-Recupero; Soglia, temperatura del PWB
90 Punto di recupero

1,6 Caratteristiche di isolamento

Parametro Min Tipo Massimo Unità Note
Tensione di isolamento 1500 VCC Input ad uscita
1500 VCC Alla base
500 VCC Fuori alla base
Resistenza di isolamento 10 MΩ A 500VDC per provarlo quando il atmosphericpressure e la destra è 90%
Capacità di isolamento 1000 PF

2. Caratteristiche generali

Parametro Min Tipo Massimo Unità Note
Peso 20 g
MTBF (calcolato) 1 MHrs TR-NWT-000332; carico di 80%, 300LFM, tum 40℃

3. Caratteristiche ambientali

Parametro Min Tipo Massimo Unità Note
Temperatura di funzionamento -20 85 Temperatura bassa del PWB
Temperatura di stoccaggio -30 95 Temperatura ambiente
Coefficiente di temperatura ±0.02 %/℃
Umidità 20 95 %R.H.

4. Conformità di norme

Parametro Note
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. Wave tipico e curve

24v a CC 12v all'alimentazione elettrica di potere militare del convertitore di CC 13W MT13-24S12-PEI 024v a CC 12v all'alimentazione elettrica di potere militare del convertitore di CC 13W MT13-24S12-PEI 1

Figura 1: Efficienza alla corrente di tensione in uscita nominale vs.load per il minimo, il termine nominale e la tensione del maximuminput a 25°C.

Figura 2: Efficienza a potere stimato nominale di tensione in uscita and60% contro il tasso del flusso d'aria per i airtemperatures ambientali di 25°C.

24v a CC 12v all'alimentazione elettrica di potere militare del convertitore di CC 13W MT13-24S12-PEI 224v a CC 12v all'alimentazione elettrica di potere militare del convertitore di CC 13W MT13-24S12-PEI 3

Figura 3: Temperatura dell'aria riducente le imposte potenza di uscita massima delle curve vs.ambient per i tassi del flusso d'aria di 0 LFM through400 LFM con aria che scorre dal pin 1 per pin 3 (tensione del nominalinput).

Figura 4: Ondulazione di tensione in uscita alla corrente nominale del carico nominale e di inputvoltage (20 mV/div). Loadcapacitance: condensatore ceramico 0.1μF e condensatore 10μFtantalum. Larghezza di banda: 20 megahertz.

24v a CC 12v all'alimentazione elettrica di potere militare del convertitore di CC 13W MT13-24S12-PEI 4

Figura 5: La temperatura ambiente è 25 ℃, loadcarried dal carico (potere 13W), la mappa thermalimaging.

24v a CC 12v all'alimentazione elettrica di potere militare del convertitore di CC 13W MT13-24S12-PEI 524v a CC 12v all'alimentazione elettrica di potere militare del convertitore di CC 13W MT13-24S12-PEI 6

Figura 6: Carico d'apertura del passeggero in pieno (resistiveload) (100 ms/div). Tensione in ingresso pre-applicata. Ch1: Vout (5V/div); Ch2: Input INSERITA/DISINSERITA (5V/div)

Figura 7: Carico di tempo di caduta di arresto in pieno (2ms/div). Ch1: Vout (5V/div); Ch2: Input INSERITA/DISINSERITA (5V/div)

24v a CC 12v all'alimentazione elettrica di potere militare del convertitore di CC 13W MT13-24S12-PEI 724v a CC 12v all'alimentazione elettrica di potere militare del convertitore di CC 13W MT13-24S12-PEI 8

Figura 8: Risposta di tensione in uscita alla corrente del inload del punto-cambiamento (50%-75%-50% di Iout (massimo); dI/dt =0.1A/μs). Cappuccio del carico: 10μF, un tantalumcapacitor di 100 mΩ esr e condensatore ceramico 1μF. Ch1: Vout (200mV/div)

Figura 9: Risposta di tensione in uscita alla corrente del inload del punto-cambiamento (50%-75%-50% di Iout (massimo): dI/dt =0.3A/μs). Cappuccio del carico: 220μF, tantalumcapacitor di 30mΩ esr e cappuccio ceramico 1μF. Ch1: Vout (200mV/div)

6. Informazioni fisiche

6,1 Profilo meccanico

24v a CC 12v all'alimentazione elettrica di potere militare del convertitore di CC 13W MT13-24S12-PEI 9

Note:

1. Tutti i altri perni sono diametro di 0.6mm

2. Pin4 e Pin6 sono il collegamento parallelo. L'utente potrebbe raggiungere la funzione Vout (+) se colleghi qualsiasi orboth di due perni.

3. Tolleranze: x.xx±0.02 dentro. (x.x±0.5mm) .x.xxx±0.010 dentro. (x.xx±0.25mm)

6,2 Designazioni di Pin

Pin no. Nome Funzione
1 Vin (-) Tensione in ingresso negativa
2 Permetta a L'input di TTL per girare il convertitore in funzione e a riposo, fornito di rimandi a Vin (-), con interno tira su.
3 Vin (+) Tensione in ingresso positiva
4 Vout (+) Tensione in uscita positiva
5 Vout (-) Tensione in uscita negativa
6 Vout (+) Tensione in uscita positiva
7 Disposizione Disposizione di tensione in uscita
