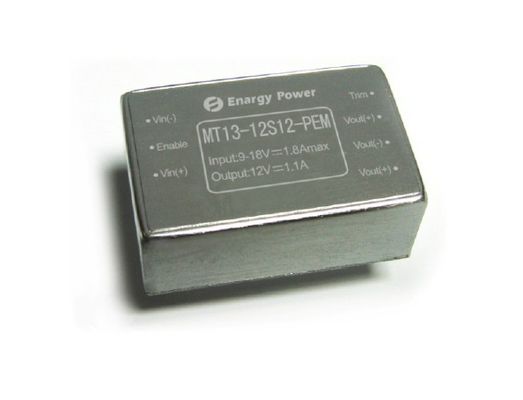

Ampia gamma 9 dell'input - 18V il convertitore cc-cc 12W ha prodotto 12V MT13-12S12-PEM

Uscita 12V MT13-12S12-PEM dei convertitori cc-cc 12W

Caratteristiche fondamentali

Potenza di uscita: 13W

Ampia gamma dell'input: 9-18Vdc

Alta efficienza di conversione: 90%

Linea regolamento a ±0.5%

Regolamento del carico a ±1.0%

Tensione di isolamento: 1,500V

Permetta al controllo (INSERITA/DISINSERITA)

Produca la protezione di sovracorrente

Protezione di cortocircuito di modo del singhiozzo

Protezione a temperatura eccessiva

Serrata di sotto-tensione dell'input

Disposizione -5~+ di tensione in uscita 10% Vout

Panoramica del prodotto

L'uso di questi moduli del convertitore cc-cc ha avanzato powerprocessing, il controllo e le tecnologia d'imballaggio al effectivenessof della prestazione, della flessibilità, dell'affidabilità e di costo del providethe una componente matura di potere. Clampswitching attivo ad alta frequenza fornisce la densità di alto potere efficienza a basso rumore del andhigh.

1. Caratteristiche elettriche

1,1 Valutazioni massime assolute

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione in ingresso			24	VCC	Continuo, non operante
			18	VCC	Continuo, funzionando
			24	VCC	Operatingtransientprotection,<100ms>
Tensione di isolamento			1500	VCC	Input ad uscita
Temperatura di funzionamento	-55		100	℃
Temperatura di stoccaggio	-65		125	℃	Temperatura ambiente
Permetta a a tensione di Vin-	-0,5		10	VCC

1,2 Caratteristiche d'ingresso

Parametro	Min	Tipo	Massimo	Unità	Note
Gamma di tensione in ingresso	9	12	18	VCC
Serrata di Sotto-Tensione		8,6	8,8	VCC	Punto di recupero
	8	8,2		VCC	Protegga il punto
Corrente di ingresso massima			1,8	A	Min di Vin dell'input, pieno carico dell'uscita
Efficienza		88		%	Input stimato; Carico nominale
Dissipazione, standby		0,4		W	Carico

1,3 Caratteristiche di uscita

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione in uscita del punto vincente	11,85	12,00	12,15	VCC	Input nominale. Nessun carico
Gamma di tensione in uscita	11,75	12,00	12,25	VCC
Gamma della corrente d'uscita	0,01		1,1	A
Linea regolamento		±0.02	±0.50	%
Regolamento del carico		±0.5	±1.00	%
Limite corrente	1,18	1,45		A	Tensione in uscita 95% del termine nominale
Corrente di cortocircuito				A
Ondulazione (RMS)		10		sistemi MV	Input nominale; pieno carico; Una larghezza di banda di 20 megahertz.
Rumore (da picco a picco)		65		sistemi MV
Cappuccio dell'uscita massima			1200	μF

1,4 Caratteristiche di reazione dinamica

Parametro	Min	Tipo	Massimo	Unità	Note
Cambi nella corrente d'uscita		250		sistemi MV	50% - 75% a 50% Iout massimo; (di/dt=0.1A/μs).
		250		sistemi MV	50% - 75% a 50% Iout massimo; (di/dt=0.5A/μs).
Tempo di recupero dinamico		200		µS
Tempo di aumento dell'uscita		50		spettrografia di massa	A partire da vin all'aumento del vout a 90%
Overshoot di Giro-fuori		5		%

1,5 Caratteristiche funzionali

Parametro	Min	Tipo	Massimo	Unità	Note
Frequenza di commutazione	180	200	220	Chilociclo
Disposizione di tensione in uscita			10	% di Vout	Disposizione su
	5				Disposizione giù
Permetta alla tensione			0,5	mA
Permetta al controllo (INSERITA/DISINSERITA) Logica positiva	2,5		10	VCC	Su Control, logica alta o galleggiare
	-0,5		1,5	VCC	Fuori Control, logica
Protezione di sovraccarico				%	Modo corrente, Pulsecurrent (raredload 100%)
Protezione di cortocircuito			100	mΩ	Modo del singhiozzo, dal recupero
Protezione a temperatura eccessiva		105		℃
		90		℃	Punto di recupero

1,6 Caratteristiche di isolamento

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione di isolamento			1500	VCC	Input ad uscita
			1500	VCC	Alla base
			500	VCC	Fuori alla base
Resistenza di isolamento	100			MΩ	A 500VDC per provarlo quando il atmosphericpressure e la destra è 90%
Capacità di isolamento		1000		PF

2. Caratteristiche generali

Parametro	Min	Tipo	Massimo	Unità	Note
Peso		30		Oz (g)
MTBF (calcolato)	1			MHrs	TR-NWT-000332; carico di 80%, 300LFM, tum 40℃

3. Caratteristiche ambientali

Parametro	Min	Tipo	Massimo	Unità	Note
Temperatura di funzionamento	-55		100	℃	Temperatura bassa del PWB
Temperatura di stoccaggio	-65		125	℃	Temperatura ambiente
Coefficiente di temperatura			±0.02	%/℃
Umidità	20		95	%R.H.

4. Conformità di norme

Parametro	Note
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. Wave tipico e curve

Figura 1: Efficienza a tensione in uscita nominale contro loadcurrent per il minimo, il termine nominale e il inputvoltage massimo a 25°C.

Figura 2: Efficienza a tensione in uscita ed a potere nominali 60%rated contro il tasso del flusso d'aria per i airtemperatures ambientali di 25°C.

Figura 3: Temperatura dell'aria riducente le imposte potenza di uscita massima delle curve vs.ambient per i tassi del flusso d'aria di 0 LFMthrough 400 LFM con aria che scorre dal pin 3 per pin 1 (tensione in ingresso nominale).

Figura 4: Ondulazione di tensione in uscita alla corrente nominale del carico nominale e di inputvoltage (20 mV/div). Loadcapacitance: condensatore ceramico 0.1μF e condensatore 10μFtantalum. Larghezza di banda: 20 megahertz.

Figura 5: La temperatura ambiente è 25 ℃, theload portato dal carico (potere 13W), la mappa di registrazione di immagini termiche.

Figura 6: Carico d'apertura del passeggero in pieno (200ms/div). Tensione in ingresso pre-applicata. Ch1: Vout (5V/div); Ch2: ON/OFFInput (2V/div)

Figura 7: Carico di tempo di caduta di arresto in pieno (2 ms/div). Ch1: Vout (5V/div); Ch2: Input INSERITA/DISINSERITA (2V/div)

Figura 8: Risposta di tensione in uscita alla corrente del inload del punto-cambiamento (50%-75%-50% di Iout (massimo); dI/dt =0.1A/μs). Cappuccio del carico: 10μF, tantalumcapacitor di 100mΩ esr e condensatore ceramico 1μF. Ch1: Vout (100mV/div).

Figura 9: Risposta di tensione in uscita alla corrente del carico di punto-changein (50%-75%-50% di Iout (massimo): dI/dt =0.25A/μs). Cappuccio del carico: 220μF, condensatore di ESRtantalum di 30 mΩ e cappuccio ceramico 1μF. Ch1: Vout (100mV/div)

6. Informazioni fisiche

6,1 Profilo meccanico

Note:

1. Tutti i altri perni sono diametro di 0.6mm

2. Pin4 e Pin6 sono il collegamento parallelo. L'utente potrebbe raggiungere la funzione Vout (+) se colleghi o il perno due o

entrambi.

3. Tolleranze: x.xx±0.02 dentro. (x.x±0.5mm) .x.xxx±0.010 dentro. (x.xx±0.25mm)

6,2 Designazioni di Pin

Pin no.	Nome	Funzione
1	Vin (-)	Tensione in ingresso negativa
2	Permetta a	L'input di TTL per girare il convertitore in funzione e a riposo, fornito di rimandi a Vin (-), con interno tira su.
3	Vin (+)	Tensione in ingresso positiva
4	Vout (+)	Tensione in uscita positiva
5	Vout (-)	Tensione in uscita negativa
6	Vout (+)	Tensione in uscita positiva
7	Disposizione	Disposizione di tensione in uscita
