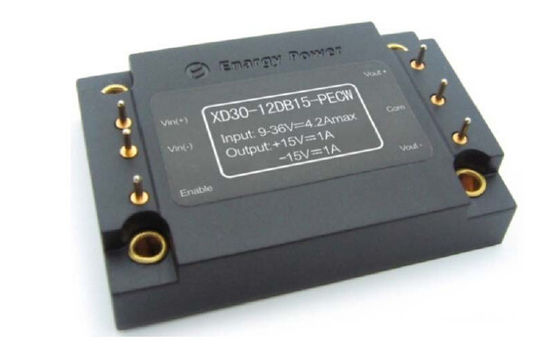

Il convertitore 30W di CC di CC dell'alimentazione elettrica di potere militare dell'affidabilità ha prodotto 15 volt XD30-12DB15-PECW

Uscita 15V XD30-12DB15-PECW dei convertitori cc-cc 30W

Caratteristiche:

Ampia gamma dell'input: 9-36 V

Potenza di uscita: 30W

Alta efficienza di conversione: 90%

Linea regolamento a: ±1%

Regolamento del carico a: ±1%

Serrata di sotto-tensione dell'input

Protezione di sovracorrente dell'uscita

Protezione di cortocircuito di modo del singhiozzo

Protezione di sovratensione dell'uscita

Permetta al controllo (inserita/disinserita)

Tensione di isolamento: 1500Vdc

Panoramica del prodotto:

Elaborazione avanzata di potere di uso di questi moduli del convertitore cc-cc, controllo e tecnologia d'imballaggio per fornire la convenienza di prestazione, di flessibilità, di affidabilità e di una componente matura di potere. Alto

la commutazione attiva del morsetto di frequenza fornisce la densità di alto potere alta efficienza a basso rumore e.

Caratteristiche elettriche

1,1 Valutazioni massime assolute

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione in ingresso			80	VCC	Continuo, non operante
			40	VCC	Continuo, funzionando
			80	VCC	Tensione di impulso,<100ms>
Tensione di isolamento			2000	VCC	Input ad uscita
Temperatura di funzionamento	-55		100	℃	In considerazione della temperatura del PWB
Temperatura di stoccaggio	-65		115	℃
Permetta - alla tensione di Vin	-2		10	VCC

1,2 Caratteristiche d'ingresso

Parametro	Min	Tipo	Massimo	Unità	Note
Gamma di tensione in ingresso di funzionamento	9	28	36	VCC
Inizi la gamma di tensione	10	28	36	VCC
Introduca la serrata di Sotto-Tensione		8,5	8,9	VCC	Punto di recupero
	7,5	8,0		VCC	Protegga il punto
Corrente di ingresso massima			4,2	A	Min di Vin, pieno carico dell'uscita
Efficienza		89		%	Input stimato; carico nominale
Dissipazione, standby				W	Nessun carico

1,3 Caratteristiche di uscita

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione in uscita del punto vincente	+14,85	+15,00	+15,15	VCC	+Vout	Tensione in ingresso stimata; Piccolo carico
	-14,50	-15,00	-15,50	VCC	- Vout
Gamma di tensione in uscita	+14,80	+15,00	+15,20	VCC	+Vout
	-14,40	-15,00	-15,60	VCC	- Vout
Gamma della corrente d'uscita	0,2		1,0	A	+Vout
	0,2		1,0	A	- Vout
Voltage Regulation			±1	%	+Vout
			±4	%	- Vout
Regolamento del carico			±1	%	+Vout
			±4	%	- Vout
Sovracorrente dell'uscita protezione		1,2		A	+Vout	90% della tensione della potenza nominale
		1,2		A	- Vout
Breve corrente di Circui dell'uscita	0		5,0	A	+Vout
	0		5,0	A	- Vout
RMS		15		sistemi MV	+Vout	Input nominale; pieno carico; 20MHz, larghezza di banda
		15		sistemi MV	- Vout
Da picco a picco		70		sistemi MV	+Vout
		70		sistemi MV	- Vout
Carico capacitivo dal macchina			1800	μF	+Vout
			1800	μF	- Vout

1,4 Caratteristiche di reazione dinamica

Parametro	Min	Tipo	Massimo	Unità	Note
Cambi nella corrente d'uscita		400		sistemi MV	+Vout	Carichi change50%~75%~50% Ioutmax, di/dt= 0.1A/μS
		450			- Vout
		400		sistemi MV	+Vout	Carico change50%~75%~50% Ioutmax, di/dt= 0.5A/μS
		450			- Vout
Tempo di recupero dinamico			300	noi
		5		spettrografia di massa	A partire da vin all'aumento del vout a 90%
			5	%

1,5 Caratteristiche funzionali

Parametro	Min	Tipo	Massimo	Unità	Note
Frequenza di commutazione	180	200	230	Chilociclo
Permetta alla corrente di PIN			1	mA
Permetta a (INSERITA/DISINSERITA)	1		15	VCC	Su control, logica alta o galleggiare
	-0,5		0,3	VCC	Fuori control, logica bassa
Protezione di sovratensione	110		130	%	Piccolo carico
Protezione di sovraccarico	110			%	Il modo corrente, pulsa corrente (carico nominale 100%)
Protezione di cortocircuito			65	mΩ	Modo del singhiozzo, dal recupero

1,6 Caratteristiche di isolamento

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione di isolamento	1500			VCC	Input ad uscita
	1500			VCC	Alla base
	500			VCC	Fuori alla base
Resistenza di isolamento	100			MΩ	A 500VDC per provarlo una volta atmosferico la pressione e la destra è 90%
Capacità di isolamento		1000		PF

Caratteristiche generali

Parametro	Min	Tipo	Massimo	Unità	Note
Peso		50		g
MTBF	1			MHrs	TR-NWT-000332; carico di 80%, 300LFM, Tum 40℃

Caratteristiche ambientali

Parametro	Min	Tipo	Massimo	Unità	Note
Temperatura di funzionamento	-55		100	℃	Temperatura estesa e bassa del PWB
Temperatura di stoccaggio	-65		115	℃	Ambientale
Coefficiente di temperatura			±0.02	%/℃
Umidità	20		95	%R.H.

Conformità di norme

Parametro	Note
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. LAVORO WAVE

Figura 1: Efficienza a tensione in uscita nominale contro il carico
corrente per il minimo, il termine nominale e l'input massimo
tensione a 25°C.

Figura 2: Efficienza a tensione in uscita nominale e a 60%
potere stimato contro il tasso del flusso d'aria per aria ambientale
temperature di 25°C.

Figura 3: Curve riducenti le imposte potenza di uscita massime contro.
temperatura dell'aria ambiente per i tassi del flusso d'aria di 0 LFM
con 400 LFM con aria che scorre dal pin 1 per pin 3
(tensione in ingresso nominale).

Figura 4: Ondulazione di tensione in uscita a tensione in ingresso nominale
e corrente del carico nominale (20 mV/div). Capacità del carico:
condensatore ceramico 0.1μF e condensatore di tantalio 10μF.
Larghezza di banda: 20 megahertz.

Figura 5: Diagramma termico del carico del convertitore in pieno
corrente (30W) con aria 25°C che scorre al tasso di
200 LFM. L'aria sta scorrendo attraverso il convertitore
dal pin 3 per pin 1 (tensione in ingresso nominale).

Figura 6: Diagramma termico del carico del convertitore in pieno
corrente (30W) con aria 25°C che scorre al tasso di
200 LFM. L'aria sta scorrendo attraverso il convertitore
da input ad uscita (tensione in ingresso nominale).

Figura 7: Carico d'apertura del passeggero in pieno (carico resistivo)
(10 ms/div). Tensione in ingresso pre-applicata.
Ch1: Vout+ (10V/div); Ch2: Vout- (10V/div)
Ch3: Input INSERITA/DISINSERITA (1V/div)

Figura 8: Carico di tempo di caduta di arresto in pieno (10 ms/div).
Ch1: Vout+ (10V/div); Ch2: Vout- (10V/div)
Ch3: Input INSERITA/DISINSERITA (1V/div)

Figura 9: Risposta di tensione in uscita apunto-cambiamento dentro
corrente del carico (50%-75%-50% di Iout (massimo); dI/dt =
0.5A/μs). Cappuccio del carico: 10μF, un tantalio di 100 mΩ esr
condensatore e condensatore ceramico 0.1μF. Ch 1: Vout
(200mV/div).

Figura 10: Risposta di tensione in uscita apunto-cambiamento nel carico

corrente (50%-75%-50% di Iout (massimo): dI/dt = 0.5A/μs).

Cappuccio del carico: 10μF, condensatore di tantalio di 30 mΩ esr e

cappuccio ceramico 0.1μF. Ch 1: Vout (200mV/div).

informazioni 6.Physical
6,1 Profilo meccanico

Note:

1. Tutti i perni sono diametro di 1.02mm.
2. Tolleranze: x.x ±0.5mm, x.xx ±0.25mm

6,2 Designazioni di Pin

Pin no.	Nome	Funzione
1	Permetta a	L'input di TTL per girare il convertitore in funzione e a riposo, fornito di rimandi a Vin (-), con interno tira su.
2	Vin (-)	Tensione in ingresso negativa
3	Vin (+)	Tensione in ingresso positiva
4	Vout (+)	Tensione in uscita positiva
5	COM	Terra
6	Vout (-)	Tensione in uscita negativa
