Il modulo militare 800W del convertitore dell'alimentatore in CC di CC ha prodotto 48Volt ZG800-250S48-NOC

Il modulo militare 800W del convertitore dell'alimentatore in CC di CC ha prodotto 48Volt ZG800-250S48-NOC

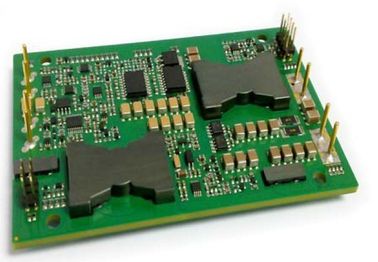

Military dc dc power supply converter module 800W Output 48Volt ZG800-250S48-NOC

Dettagli:

Luogo di origine: La Cina
Marca: Enargy
Numero di modello: ZG800-250S48-NOC

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1pcs
Prezzo: Negotiation
Tempi di consegna: 1-8 settimane
Termini di pagamento: negoziazione
Capacità di alimentazione: 15000Pcs/week
Contattaci
Descrizione di prodotto dettagliata

Uscita 48V ZG800-250S48-NOC dell'alimentazione elettrica di potere militare 800W





Caratteristiche fondamentali

Potenza di uscita: 800W

Ampia gamma dell'input: 180-340Vdc

Alta efficienza di conversione: Fino a 93%

Linea regolamento a ±0.5%

Regolamento del carico a ±0.5%

Frequenza operativa fissa

Tensione di isolamento: 1500V

Ripartizione del carico a 20 unità

Permetta al controllo (INSERITA/DISINSERITA)

Produca la protezione di sovraccarico

Protezione di cortocircuito di modo del singhiozzo

Protezione a temperatura eccessiva

Serrata di sotto-tensione dell'input

Disposizione di tensione in uscita: +7%~ -8%



Panoramica del prodotto

Elaborazione avanzata di potere di uso di questi moduli del convertitore cc-cc, controllo e tecnologia d'imballaggio per fornire la convenienza di prestazione, di flessibilità, di affidabilità e di una componente matura di potere. La commutazione attiva ad alta frequenza del morsetto fornisce la densità di alto potere alta efficienza a basso rumore e.



L'introduzione del prodotto

La serie di ZG è un convertitore a una uscita indipendente regolato che usa la dimensione non standard del pacchetto del mattone dell'industria. L'alta efficienza molto è un risultato di topologia brevettata CORP di ENARGY che usa la rettifica sincrona e una progettazione innovatrice della costruzione per minimizzare la dissipazione di calore e per concedere estremamente le densità di alto potere. Il potere dissipato dal convertitore è così basso che un dissipatore di calore non è richiesto, che comprime il costo, peso, altezza e sforzo di applicazione. Tutte componenti di controllo e di potere sono montate al substrato a più strati del PWB con la tecnologia del supporto della superficie del highyield, con conseguente prodotto più affidabile.



1. Caratteristiche elettriche

Le caratteristiche elettriche si applicano sopra il raggio d'azione completo di tensione in ingresso, del carico dell'uscita e della temperatura della base di appoggio, salvo specificazione contraria. Tutte le temperature si riferiscono alla temperatura di funzionamento al centro della base di appoggio. Tutta la prova di dati a Ta=25oC esclude la definizione particolare.



1,1 Valutazioni massime assolute

Parametro

Min

Tipo

Massimo

Unità

Note

Tensione in ingresso





360

VCC

Continuo, non operante





340

VCC

Continuo, funzionando





360

VCC

Protezione transitoria di funzionamento,<100ms>

Tensione di isolamento





2000

VCC

Input ad uscita

Temperatura di funzionamento

-55



100



Temperatura di stoccaggio

-65



115



Permetta a a tensione di Vin-

-2,0



55

VCC





1,2 Caratteristiche d'ingresso

Parametro

Min

Tipo

Massimo

Unità

Note

Gamma di tensione in ingresso

180

250

340

VCC

Continuo

Serrata di Sotto-Tensione



177

179

VCC

Soglia d'apertura; carico minimo

125

150



VCC

Soglia di Giro-fuori; mezzo carico

Corrente di ingresso massima





5,5

A

Pieno carico; input 180Vdc

Efficienza



93



%

Pieno carico; Tensione in ingresso di valutazione;

Figure 1-2

Corrente di ingresso disabile



20



mA

Permetta al minimo del perno

Raccomandi l'input esterno

Capacità



100



μF

Esr tipico 0.1-0.2W



1,3 Caratteristiche di uscita

Parametro

Min

Tipo

Massimo

Unità

Note

Tensione in uscita del punto vincente

47,52

48,00

48,48

VCC

Input nominale; Carico minimo

Gamma di tensione in uscita

47,04

48,00

48,96

VCC



Gamma della corrente d'uscita

1



16,7

A

Conforme a ridurre le imposte del termale. Figura 3-4

Linea regolamento



±0.02

±0.5

%

Linea bassa all'alta linea; pieno carico

Regolamento del carico



±0.02

±0.5

%

Carico minimo al pieno carico; input nominale

Regolazione della temperatura



±0.01

±0.02

%/°C

Sopra la gamma di temperatura di funzionamento

Limite corrente

17,5

20

21,7

A

Tensione in uscita 95% del termine nominale

Corrente di cortocircuito

1

20

21,7

A

Tensione in uscita <250 mV="">

Ondulazione (RMS)



80



sistemi MV

Input nominale; pieno carico; 20 megahertz

larghezza di banda, figura 9

Rumore (da picco a picco)



480



sistemi MV

Cappuccio dell'uscita massima.



1200



μF

Input nominale; pieno carico

Disposizione di tensione in uscita

+7



-8

%

Input nominale; pieno carico;



1,4 Caratteristiche di reazione dinamica

Parametro

Min

Tipo

Massimo

Unità

Note

Cambi nella corrente d'uscita

(di/dt= 0.1A/μs)



1500



sistemi MV

Input nominale, 50% - 75% a 50% Iout massimo; Figura 7

Cambi nella corrente d'uscita

(di/dt= 2.5A/μs)



1900



sistemi MV

Input nominale, 50% - 75% a 50% Iout massimo; Figura 8

Tempo di sistemazione



400



μS

Al nom di dentro 1% Vout.

Tempo d'apertura



20



spettrografia di massa

Pieno carico; Nom di Vout=90%. Figura 5

Tempo di caduta di arresto



300



μS

Pieno carico; Nom di Vout=10%. Figura 6

Overshoot di tensione in uscita



5



%





1,5 Caratteristiche funzionali

Parametro

Min

Tipo

Massimo

Unità

Note

Frequenza di commutazione

180

200

220

Chilociclo

Fase di regolamento e fase di isolamento

Disposizione (Pin21)

Vedi la disposizione di tensione della parte 7,4

Disposizione di tensione in uscita





7

%

Disposizione su, toVout di Pin della disposizione (-)

8





%

Disposizione giù, Pin della disposizione a Vout (+)

Permetta al controllo (INSERITA/DISINSERITA) (Pin11)

Vedi la parte 7,1

Permetta alla tensione

Permetta alla corrente di fonte





55

VCC

Permetta al galleggiamento del perno



1



mA



Permetta al controllo (INSERITA/DISINSERITA)

Logica positiva

-0,5



1,2

VCC

Su Control, logica bassa

6



10

VCC

Fuori Control, logica alta o galleggiare

Tensione di Vaux (pin13)

Vedi la parte 7,8

Tensione di Vaux

Corrente di fonte di Vaux



10



VCC

Tensione in uscita ausiliaria



20



mA



Protezione di sovraccarico

105

120

130

%

Corrente-Modo, impulso dalla corrente di impulso

Soglia di limite, (carico di %Rated)

Protezione di cortocircuito





80

Tipo: Modo del singhiozzo, Non Chiudente,

Automatico-Recupero, soglia, cortocircuito

Resistenza

A temperatura eccessiva

Protezione



105



Tipo: Non Chiusura, Automatico-Recupero;

Soglia, temperatura del PWB



15



Isteresi



1,6 Caratteristiche di isolamento

Parametro

Min

Tipo

Massimo

Unità

Note

Tensione di isolamento

1500





VCC

Input ad uscita

1500





VCC

Input alla base

500





VCC

Uscita alla base

Resistenza di isolamento

100





A 500Vdc per provarlo quando la pressione atmosferica e la destra è 90%

Capacità di isolamento



1000



PF





2. Caratteristiche generali

Parametro

Min

Tipo

Massimo

Unità

Note

Peso



6.1(170)



Oz (g)

Incapsulato

MTBF (calcolato)

1





MHrs

TR-NWT-000332; carico di 80%, 300LFM,

Tum 40℃



3. Caratteristiche ambientali

Parametro

Min

Tipo

Massimo

Unità

Note

Temperatura di funzionamento

-55



+100

Temperatura estesa e bassa del PWB

Temperatura di stoccaggio

-65



+115

Ambientale

Coefficiente di temperatura





±0.02

%/℃



Umidità

20



95

%R.H.

Umidità relativa, senza condensazione



4. Conformità di norme

Parametro

Note

UL/cUL60950



EN60950



GB4943



Prova della fiamma dell'ago (IEC 695-2-2)

Provi di intera assemblea; bordo & componenti di plastica UL94V-0 compiacenti

IEC 61000-4-2





5. Specificazione di qualificazione

Parametro

Note

Vibrazione

10-55Hz spazzata, 1 min./spazzata, 120 spazzate per l'asse 3

Scossa meccanica

min 100g, 2 cali nella x e asse y, 1 calo nell'asse di z

Freddo (in funzione)

Annuncio IEC60068-2-1

Calore umido

IEC60068-2-67 CY

Riciclaggio di temperatura

-40°C a 100°C, rampa 15°C/min., 500 cicli

Potere/riciclaggio termico

Vin = min a massimo, pieno carico, 100 cicli

Marginalità di progettazione

Tmin-10°C a Tmax+10°C, 5°C fa un passo, Vin = min a massimo, carico 0-105%

Prova di vita

95% ha valutato Vin ed il carico, unità a ridurre le imposte sul punto, 1000 ore

Solderability

IEC60068-2-20



6. Wave tipico e curve

Il modulo militare 800W del convertitore dell'alimentatore in CC di CC ha prodotto 48Volt ZG800-250S48-NOC

Figura 1: Efficienza a tensione in uscita nominale contro la corrente del carico per il minimo, il termine nominale e la tensione in ingresso massima a 25°C.



Il modulo militare 800W del convertitore dell'alimentatore in CC di CC ha prodotto 48Volt ZG800-250S48-NOC

Figura 2: Dissipazione di potere a tensione in uscita nominale contro la corrente del carico per il minimo, il termine nominale e la tensione in ingresso massima a 25°C.



Il modulo militare 800W del convertitore dell'alimentatore in CC di CC ha prodotto 48Volt ZG800-250S48-NOC

Figura 3: Curve riducenti le imposte potenza di uscita massime contro la temperatura dell'aria ambiente per i tassi del flusso d'aria di 0 da LFM a 800 LFM con aria che scorre dal pin 1 per pin 4 (tensione in ingresso nominale).



Il modulo militare 800W del convertitore dell'alimentatore in CC di CC ha prodotto 48Volt ZG800-250S48-NOC

Figura 4: Diagramma termico della corrente del carico del convertitore in pieno (800W) con aria 25°C che scorre al tasso di 800 LFM. L'aria sta scorrendo attraverso il convertitore dal pin 1 per pin 4 (tensione in ingresso nominale).



Il modulo militare 800W del convertitore dell'alimentatore in CC di CC ha prodotto 48Volt ZG800-250S48-NOC

Figura 5: Carico d'apertura del passeggero in pieno (carico resistivo) (10ms/div). Tensione in ingresso pre-applicata. Ch 1: Vout (20V/div). Ch 2: Input INSERITA/DISINSERITA (20V/div)



Il modulo militare 800W del convertitore dell'alimentatore in CC di CC ha prodotto 48Volt ZG800-250S48-NOC

Figura 6: Carico di tempo di caduta di arresto in pieno (100 ms/div). Ch 1: Vout (20V/div) Ch 2: Input INSERITA/DISINSERITA (20V/div)



Il modulo militare 800W del convertitore dell'alimentatore in CC di CC ha prodotto 48Volt ZG800-250S48-NOC

Figura 7: Risposta di tensione in uscita apunto-cambiamento nella corrente del carico (50%-75%-50% di Iout (massimo); dI/dt = 0.1A/μs). Cappuccio del carico: 10μF, condensatore di tantalio di 100 mΩ esr e condensatore ceramico 1μF. Ch 1: Vout (1V/div)



Il modulo militare 800W del convertitore dell'alimentatore in CC di CC ha prodotto 48Volt ZG800-250S48-NOC

Figura 8: Risposta di tensione in uscita apunto-cambiamento nella corrente del carico (50%-75%-50% di Iout (massimo): dI/dt = 2.5A/μs). Cappuccio del carico: 10μF, condensatore di tantalio di 30 mΩ esr e cappuccio ceramico 1μF. Ch 1: Vout (1V/div)



Il modulo militare 800W del convertitore dell'alimentatore in CC di CC ha prodotto 48Volt ZG800-250S48-NOC

Figura 9: Ondulazione di tensione in uscita alla corrente nominale di tensione in ingresso e del carico nominale (200mV/div). Capacità del carico: condensatore ceramico 1μF e condensatore di tantalio 10μF. Larghezza di banda: 20 megahertz.



7. Informazioni fisiche

7,1 Profilo meccanico

Il modulo militare 800W del convertitore dell'alimentatore in CC di CC ha prodotto 48Volt ZG800-250S48-NOC



Note:

1. I pin 1-8 sono 0,6" (1.52mm) diametro senza spalle.

2. I pin 9-22 sono 0,025" quadrato (di 0.64mm).

3. I Pin 9 - 14 hanno fornito di rimandi a Vin (-). Pin 15 - 22 forniti di rimandi per percepire (-).

4. Tolleranze: x.xx ±0.02 dentro. (x.x ±0.5mm), x.xxx ±0.010 dentro. (x.xx ±0.25mm).



7,2 Designazioni di Pin

Pin no.

Nome

Funzione

1

Vin (+)

Tensione in ingresso positiva

2

Vin (+)

Tensione in ingresso positiva

3

Vin (-)

Tensione in ingresso negativa

4

Vin (-)

Tensione in ingresso negativa

5

Vout (-)

Tensione in uscita negativa

6

Vout (-)

Tensione in uscita negativa

7

Vout (+)

Tensione in uscita positiva

8

Vout (+)

Tensione in uscita positiva

9

Di sfasamento

Per ridurre l'input hanno riflesso la corrente ondulata e ridurre il tempo di reazione transitorio del carico

10

TSB

Bus termico di arresto

11

Permetta a

L'input di TTL per girare il convertitore in funzione e a riposo, fornito di rimandi a Vin (-), con interno tira su.

12

Sincronizzazione-In

La frequenza operativa è fissata a 200KHz e può essere sincronizzata dall'

orologio esterno collegato fra Sincronizzazione-in perno e terra (-) Vin.

13

Vaux

Tensione in uscita ausiliaria

14

Impiegati.

Monitor

Nessun uso

15

Sincronizzazione-Fuori

Questo perno contiene un segnale di orologio fornito di rimandi al perno di senso (-).

16

FET del giunto circolare

Azionamento

Il perno motore del FET fornisce una tensione di CC circa di 10V sopra l'uscita principale

17

Carico

Divisione

Due o più moduli possono essere azionati parallelamente per o l'operazione ridondante o supplementare

requisiti di potere.

18

Potere buon

Il buon perno di potere indica lo stato di funzionamento del modulo

19

Corrente

Monitor

La corrente d'uscita può essere misurata da questo perno.

20

Senso (-)

Senso a distanza negativo. Il SENSO (-) può essere collegato a Vout (-) o a sinistra aprirsi.

21

Disposizione

Disposizione di tensione in uscita. Lasci il perno della DISPOSIZIONE aperto per tensione in uscita nominale.

22

Percepisca (+)

Senso a distanza positivo. Il SENSO (+) può essere collegato a Vout (+) o a sinistra aprirsi.
