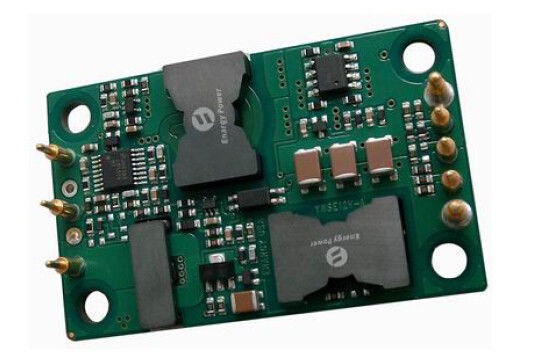

Alimentazione elettrica di potere militare a una uscita

Uscita 12V YN100-48S12-POC dei convertitori cc-cc 100W

Caratteristiche

Potenza di uscita: 100W

Ampia gamma dell'input: 36-72VDC

Alta efficienza di conversione: Fino a 93%

Linea regolamento a ±0.5%

Regolamento del carico a ±0.5%

Frequenza operativa fissa

Tensione di isolamento: 1,500V

Permetta al controllo (inserita/disinserita)

Produca la protezione di sovraccarico

Protezione di cortocircuito di modo del singhiozzo

Protezione a temperatura eccessiva

Serrata di sotto-tensione dell'input

Disposizione di tensione in uscita: ±10% Vout

Pacchetto: Struttura aperta

Mattone quarto: 2.2×1.37×0.42in

55.9×34.8×10.7mm

Panoramica del prodotto

Potere avanzato di uso di questi moduli del convertitore cc-cc

elaborazione, controllo e tecnologia d'imballaggio per fornire

la convenienza di prestazione, di flessibilità, di affidabilità e

di una componente matura di potere. Morsetto attivo ad alta frequenza

la commutazione fornisce la densità di alto potere a basso rumore e

alta efficienza.

L'introduzione del prodotto

La serie YN100 è un convertitore a una uscita indipendente regolato che usa la dimensione del pacchetto del mattone del quarto dello standard industriale. L'alta efficienza molto è un risultato di topologia brevettata CORP di ENARGY che usa la rettifica sincrona e una progettazione innovatrice della costruzione per minimizzare la dissipazione di calore e per concedere estremamente le densità di alto potere. Il potere dissipato dal convertitore è così basso che un dissipatore di calore non è richiesto, che comprime il costo, peso, altezza e sforzo di applicazione. Tutte componenti di controllo e di potere sono montate al substrato a più strati del PWB con la tecnologia del supporto della superficie del highyield, con conseguente prodotto più affidabile.

1. Caratteristiche elettriche

Le caratteristiche elettriche si applicano sopra il raggio d'azione completo di tensione in ingresso, del carico dell'uscita (resistente) e della temperatura della base di appoggio, salvo specificazione contraria. Tutte le temperature si riferiscono alla temperatura di funzionamento al centro della base di appoggio.

1,1 Valutazioni massime assolute

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione in ingresso				78	Continuo, non operante
				75	Continuo, funzionando
				78	Protezione transitoria di funzionamento
Tensione di isolamento				2000	In a fuori; Isolamento di base, inquinamento Grado 2
Temperatura di funzionamento	-55			100	M.-Grado
Temperatura di stoccaggio	-65			125	M.-Grado
Permetta – alla tensione di Vin	-0,8			10

1,2 Caratteristiche d'ingresso

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione in ingresso di funzionamento	36	48	72	VCC	Continuo
Withstand dell'impulso dell'input			78	VCC	<100ms>
Serrata di Sotto-Tensione		35,5	35,8	VCC	Soglia d'apertura
	32,5	34,0		VCC	Giro - fuori dalla soglia
Corrente di ingresso massima			3,3	A	Pieno carico; VCC minimo di input
Efficienza		92		%	Figure 1-2
Dissipazione, standby		7	11	W	Nessun carico
Corrente di ingresso disabile			10	mA	Permetta al minimo del perno
Raccomandi l'input esterno Capacità		100		uF	L'esr tipico 0.1-0.2W, vede figura 4

1,3 Caratteristiche di uscita

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione in uscita del punto vincente	11,88	12	12,12	V	Input nominale; Nessun carico; 25℃
Gamma della corrente d'uscita	0		8,33	A	Conforme a ridurre le imposte del termale;
Linea regolamento		±0.05	±0.50	%	Linea bassa all'alta linea; pieno carico
Regolamento del carico		±0.09	±1.0	%	Nessun carico al pieno carico; input nominale
Regolazione della temperatura		±0.002	±0.005	%/°C	Sopra la gamma di temperatura di funzionamento
Limite corrente	8,8	9,5	11,2	A	Tensione in uscita 95% del termine nominale
Corrente di cortocircuito	0,3	9,5	10,8	A	Tensione in uscita <250 mV="">
RMS			70	mVp-p	Input nominale; pieno carico; 20 MHzbandwidth; la p vede figure 3 & 4
Da picco a picco			100	mVp-p
Cappuccio dell'uscita massima.			4000	μF	Input nominale; pieno carico

1,4 Caratteristiche di reazione dinamica

Parametro	Min	Tipo	Massimo	Unità	Note
Cambi nella corrente d'uscita (di/dt= 0.1A/us)			400	sistemi MV	50% - 75% a 50% Iout massimo; Figura 7
Cambi nella corrente d'uscita (di/dt= 2.5A/us)			480	sistemi MV	50% - 75% a 50% Iout massimo; Figura 8
Tempo di sistemazione		300		noi	Al nom di dentro 1% Vout.
Tempo d'apertura		15		spettrografia di massa	Pieno carico; Nom di Vout=90%. Figura 5
Tempo di caduta di arresto		5		spettrografia di massa	Pieno carico; Nom di Vout=10%. Figura 6
Overshoot di tensione in uscita			5	%	Input nominale; Pieno carico;

1,5 Caratteristiche delle caratteristiche

Parametro	Min	Tipo	Massimo	Unità	Note
Frequenza di commutazione	200	230	260	Chilociclo	Fase di regolamento e fase di isolamento
Disposizione (Pin6)					Vedi la disposizione di tensione della parte 6,3 (Pin6)
Disposizione di tensione in uscita		8		%	Disposizione su, Pin della disposizione (-) a Vout.
		8		%	Disposizione giù, Pin della disposizione (+) a Vout.
Permetta al controllo (INSERITA/DISINSERITA) (Pin2)					Vedi la parte 6,1
Permetta alla tensione Permetta alla corrente di fonte			10	VCC	Permetta al galleggiamento del perno
			0,5	mA
Permetta a (controllo di accensione) Logica positiva	2,5		10	VCC	Su Control, logica alta o galleggiare
	-0,5		2,0	VCC	Fuori Control, logica bassa

1,6 Caratteristiche di protezioni

Parametro	Min	Tipo	Massimo	Unità	Note
Protezione di sovraccarico	105	115	130	%	Corrente-Modo, impulso dalla corrente di impulso Soglia di limite, (carico di %Rated)
Protezione di cortocircuito			65	mΩ	Tipo: Modo del singhiozzo, Non Chiudente, Automatico-Recupero, soglia, cortocircuito Resistenza
A temperatura eccessiva Protezione		105		℃	Tipo: Non Chiusura, Automatico-Recupero; Soglia, temperatura del PWB
		15		℃	Isteresi

1,7 Norma di sicurezza

Parametro	Min	Tipo	Massimo	Unità	Note
Tensione di isolamento	1.500			VCC	In a fuori
	1500			VCC	Alla base
	500			VCC	Fuori alla base
Resistenza di isolamento	10			MΩ	A 500VDC per provarlo una volta atmosferico la pressione e la destra è 90%
Capacità di isolamento		1000		PF

2. Caratteristiche ambientali

Parametro	Min	Tipo	Massimo	Unità	Note
Temperatura di funzionamento	-55		+100	℃	Temperatura estesa e bassa del PWB
Temperatura di stoccaggio	-65		+125	℃	Ambientale
Coefficiente di temperatura			±0.02	%/℃
Umidità	20		95	%R.H.	Umidità relativa, senza condensazione
Peso		1.4(40)		Oz (g)	Struttura aperta
MTBF (calcolato)	1			MHrs	TR-NWT-000332; carico di 80%, 300LFM, Tum 40℃

3. CONFORMITÀ DI NORME

Parametro	Note
UL/cUl60950	Archivio # E194341, isolamento di base & grado di inquinamento 2
EN60950	Certificato da TUV
72/23/EEC
93/68/EEC
Prova della fiamma dell'ago (IEC 695-2-2)	provi di intera assemblea; bordo & componenti di plastica UL94V-0 compiacenti
IEC 61000-4-2	Prova di ESD, 8kV - NP, 15kV NP aero- (prestazione normale)
GR-1089-CORE	Legame della parte 7 - sicurezza elettrica, parte 9 -/collegare
Telcordia (il centro) di Bell GR-513

·Un fusibile esterno dell'input deve essere utilizzato sempre per soddisfare queste richieste della sicurezza. Contatto i nostri per sicurezza ufficiale

certificati sui nuovi rilasci o download dal sito Web di ENARGY CORP.

4. PROVA DI QUALIFICAZIONE

Parametro	# unità	Condizioni di prova
Prova di vita	32	95% Vin stimato e carico, unità a ridurre le imposte su punto, 1000 ore
Vibrazione	5	10-55Hz spazzata, 0,060" escursione di totale, 1 min./spazzata, 120 spazzate per 3 asse
Scossa meccanica	5	minimo 100g, 2 cali nella x e asse y, 1 calo nell'asse di z
Riciclaggio di temperatura	10	-40°C a 100°C, impiegati dell'unità. rampa 15°C/min., 500 cicli
Potere/riciclaggio termico	5	Tollerando = min a massimo, Vin = min a massimo, pieno carico, 100 cicli
Marginalità di progettazione	5	Tmin-10°C a Tmax+10°C, 5°C punti, Vin = min a massimo, carico 0-105%
Umidità	5	85°C, RH di 85%, 1000 ore, 2 minuti sopra e 6 ore fuori
Solderability	15 perni	MIL-STD-883, metodo 2003

·L'estesa prova di caratterizzazione di tutti i prodotti e processi di fabbricazione di ENARGY CORP. è eseguita a

assicuri che forniamo il prodotto robusto e affidabile. Contatti la fabbrica per il documento ufficiale di qualificazione della famiglia di prodotto.

5. LAVORI CURVE&WAVE

Figura 1: Efficienza a tensione in uscita nominale contro il carico

corrente per il minimo, il termine nominale e la tensione in ingresso massima

a 25°C.

Figura 2: Dissipazione di potere a tensione in uscita nominale contro.

corrente del carico per il minimo, il termine nominale e l'input massimo

tensione a 25°C.

Figura 3: Ondulazione di tensione in uscita a tensione in ingresso nominale e

corrente del carico nominale (20 mV/div). Capacità del carico: 1μF

condensatore ceramico e condensatore di tantalio 10μF. Larghezza di banda:

20 megahertz. Si veda figura 13 & parte il settimo.

Figura 4: Diagramma di configurazione di prova che mostra i punti di misura

per la corrente ondulata terminale dell'input (prova 1), input riflesso

Corrente ondulata (prova 2) ed ondulazione di tensione in uscita

(Figura 3).

Figura 5: Carico d'apertura del passeggero in pieno (carico resistivo) (2

ms/div). Tensione in ingresso pre-applicata. Ch 1: Vout (2V/div). Ch

2: Input INSERITA/DISINSERITA (5V/div)

Figura 6: Carico di tempo di caduta di arresto in pieno (2 ms/div).

Ch 1: Vout (2V/div)

Ch 2: Input INSERITA/DISINSERITA (5V/div)

Figura 7: Risposta di tensione in uscita apunto-cambiamento nel carico

corrente (50%-75%-50% di Iout (massimo); dI/dt = 0.1A/μs). Carico

cappuccio: 10μF, condensatore di tantalio da 100 Mw esr e 1μF

condensatore ceramico. Ch 1: Vout (200mV/div), Ch 2: Iout

(10A/div).

Figura 8: Risposta di tensione in uscita apunto-cambiamento nel carico

corrente (50%-75%-50% di Iout (massimo): dI/dt = 2.5A/μs). Carico

cappuccio: 470μF, condensatore di tantalio da 30 Mw esr e 1μF

cappuccio ceramico. Ch 1: Vout (200mV/div), Ch 2: Iout (10A/div).

6. Descrizione di funzione di Pin

6,1 Permetta al controllo (INSERITA/DISINSERITA) (Pin 2):

Il perno di permettere permette che il modulo di potere sia commutato in funzione e a riposo elettronicamente. La funzione (inserita/disinserita) di permettere è

utile per la conservazione della potenza della batteria, per l'applicazione pulsata di potere o per potere su che ordina.

Il perno di permettere è fornito di rimandi - al Vin. È tirato su internamente, in modo da nessuna fonte esterna di tensione è richiesta. Un aperto

il commutatore del collettore (o apra lo scolo) è raccomandato per il controllo del perno di permettere.

Nel per mezzo del perno di permettere, assicuri che il riferimento sia realmente - il perno di Vin, non davanti al filtraggio di EMI o

a distanza dall'unità. Otticamente coppia il segnale di controllo ed individuare l'opto accoppiatore direttamente al modulo

eviti qualcuno di questi problemi. Se il perno di permettere non è utilizzato, può essere lasciato il galleggiamento (logica positiva) o essere collegato - al Vin

perno (logica negativa). Calcoli i dettagli di A cinque circuiti possibili per l'azionamento del perno INSERITA/DISINSERITA. La figura B è uno sguardo dettagliato di

i circuiti INSERITA/DISINSERITA interni.

Calcoli A: Vari circuiti per l'azionamento del perno INSERITA/DISINSERITA.

Figura B: Circuiti INSERITA/DISINSERITA interni del perno

6,2 Telerilevamento (pin 7 e 5):

Il telerilevamento permette che il convertitore percepisca

tensione in uscita direttamente sul punto del carico e così

compensa automaticamente la distribuzione del conduttore del carico &

perdite del contatto (figura C). C'è un cavo di senso per ciascuno

terminale di uscita, designato +Sense e - senso. Questi cavi

porti molto a corrente debole rispetto ai cavi del carico.

Internamente una resistenza è collegata fra il terminale di senso e

terminale dell'output di forza motrice. Se il senso a distanza non è usato,

il senso conduce le necessità di essere messo alla loro rispettiva uscita

cavi (figura D).

Figura C: Collegamento a distanza di senso

La cura deve essere presa quando fa l'uscita

collegamenti. Se i terminali di uscita staccano

prima delle linee di senso, la corrente del pieno carico scorrerà giù

le linee di senso e danneggiano le resistenze di percezione interne.

Sia sicuro di spegnere sempre prima il convertitore

fabbricazione dei qualsiasi collegamenti dell'uscita. Il massimo

la tensione della compensazione per la linea goccia spetta a 0.5V

Figura D: Il senso a distanza non è usato.

6,3 Disposizione di tensione (Pin 6):

La tensione in uscita può essere regolata verso l'alto o verso il basso con una resistenza esterna. C'è logica e negazione positive della disposizione

logica della disposizione disponibile. Per logica positiva, la tensione in uscita aumenterà quando una resistenza esterna della guarnizione è collegata

fra la disposizione ed il perno di +Vout/+Sense. La tensione in uscita diminuirà quando una resistenza esterna della guarnizione è

collegato fra disposizione e - perno di Vout/-Sense. Un vaso della disposizione di multi-giro 20Ký può anche essere utilizzato per regolare la tensione in uscita

su o giù di. (Figura E & F)

Tabella 6,3: Logica della disposizione dell'uscita

Logica della disposizione dell'uscita:	Logica positiva	Logica negativa
	Facoltativo - P	Standard
Disposizione-Su	Pin della disposizione a +Sense	Pin della disposizione - a senso
Disposizione-Giù	Pin della disposizione - a senso	Pin della disposizione a +Sense

Figura E: Logica positiva della disposizione

Figura F: Collegamento del vaso della disposizione

7. Applicazione delle caratteristiche e di funzionamento di base

7,1 Ondulazione dell'uscita & prova di rumore:

L'ondulazione dell'uscita è composta di punte di rumore dell'ondulazione di frequenza fondamentale e di commutazione di alta frequenza.

l'ondulazione di commutazione fondamentale di frequenza (o ondulazione di base) è nel 100KHz a gamma 1MHz; la commutazione ad alta frequenza

la punta di rumore (o rumore di commutazione) è nei 10 megahertz a gamma 50MHz. Il rumore di commutazione è specificato normalmente con 20

Larghezza di banda di megahertz per includere tutte le armoniche significative per le punte di rumore.

Il modo più facile misurare l'ondulazione ed il rumore dell'uscita è di usare una punta della sonda dell'oscilloscopio e un anello di messa a terra urgenti

direttamente contro il convertitore di potere produca i perni, come indicato sotto. Ciò fa il più breve collegamento possibile attraverso

i terminali di uscita. La clip a terra della sonda dell'oscilloscopio dovrebbe non essere utilizzata mai nell'ondulazione e nella misura del rumore.

la clip a terra non solo fungerà da un'antenna e raccolta l'energia ad alta frequenza irradiata, ma presenterà

rumore di comune-modo alla misura pure.

La messa a punto di prova standard per l'ondulazione & le misure del rumore è indicata nella la figura F. Un incavo della sonda (Tektronix, P.N.

131.0258-00) è usato affinchè le misure eliminino la raccolta di rumore connessa con la clip a terra lunga delle sonde di portata.

Figura F: Mezzi di prova di norma di rumore & dell'ondulazione.

7,2 Circuito tipico di applicazione

Figura G: Circuito tipico di applicazione (unità di logica negativa, permanentemente permessa a).

Circuiti di applicazione: La figura G qui sotto fornisce uno schema circuitale tipico che dettaglia il filtraggio dell'input e la guarnizione di tensione.

7,3 Filtraggio dell'input

I convertitori cc-cc, di natura, generano significativo

livelli sia di rumore condotto che irradiato. Ci sono due

tipi di rumori condotti: modo e differenziale comuni

rumore di modo. Il rumore comune del modo direttamente è collegato con

l'efficace capacità parassita fra il potere

terra dei conduttori e del telaio dell'input del modulo.

il rumore differenziale del modo è attraverso i conduttori dell'input. È

ha raccomandato di avere certo livello di soppressione di EMI al

modulo di potere.

Il rumore condotto sulle linee di alimentazione in ingresso di entrata può accadere As

correnti di rumore di comune-modo o di differenziale.

la norma richiesta per le emissioni condotte è EN55022

Classe A (FCC Part15). (Si veda la figura H)

Figura H: Filtraggio dell'input

7,4 Corrente ondulata riflessa input

Il convertitore sta ricavando la corrente dall'alimentazione dell'input soltanto quando il commutatore di input è sopra. Ciò crea un flusso corrente di pulsazione dalla fonte di input. La corrente ondulata riflessa è misurata come corrente da picco a picco con una sonda corrente oltre 0 alla larghezza di banda 20MHz. La corrente ondulata può essere soppressa da un filtro da esterno Π (pi) come indicato sotto. si veda figura I.

Figura I: Corrente ondulata riflessa input

7,5 Caratteristiche di protezione

·Serrata di Sotto-Tensione dell'input: Il convertitore è destinato per spegnere quando la tensione in ingresso è troppo bassa, aiutando evita un problema di instabilità del sistema di input, i circuiti di serrata è un comparatore con isteresi di CC. Quando la tensione in ingresso sta aumentando, deve superare il valore di soglia d'apertura tipico di tensione (elencato alla pagina di specificazione) prima che il convertitore accenda. Una volta che il convertitore è sopra, la tensione in ingresso deve scendere sotto il valore di soglia tipico di tensione di soglia prima che il convertitore spenga.

·Limite della corrente d'uscita: Il limite corrente massimo rimane costante come le gocce di tensione in uscita. Tuttavia, l'impedenza dello breve attraverso l'uscita è una volta abbastanza piccola fare la differenza de potenziale di tensione in uscita sotto la tensione specificata di arresto di Corrente-Limite di CC dell'uscita, il convertitore nello stato indefinito della protezione di cortocircuito del modo del singhiozzo fino a rimuovere lo stato di cortocircuito. Ciò impedisce l'eccessivo riscaldamento del convertitore o del piano di caricamento.

·Arresto a temperatura eccessiva: Un sensore di temperatura sul convertitore percepisce la temperatura media del modulo. Il circuito termico di arresto è destinato per girare il convertitore fuori da quando la temperatura alla posizione percepita raggiunge il valore a temperatura eccessiva di arresto. Permetterà che il convertitore accenda ancora quando la temperatura delle cadute percepite di posizione dalla quantità del valore a temperatura eccessiva di isteresi di nuovo inizio di arresto.

8. DIAGRAMMA MECCANICO

NOTE:

1. Pin 4, 8 sono 0,060" (1.52mm) diametro con 0,085" (2.16mm) spalle del contrappeso del diametro.

2. Tutti i altri perni sono 0,040" (1.02mm) diametro con 0,065" (1.65mm) spalle del contrappeso del diametro.

8,1 Designazioni di Pin

Pin no.	Nome	Funzione
1	Vin (+)	Tensione in ingresso positiva
2	Permetta a	L'input di TTL per girare il convertitore in funzione e a riposo, fornito di rimandi a Vin (-), con interno tira su.
3	Vin (-)	Tensione in ingresso negativa
4	Vout (-)	Tensione in uscita negativa
5	Senso (-)	Senso a distanza negativo. Il SENSO (-) può essere collegato a Vout (-) o a sinistra aprirsi.
6	Disposizione	Disposizione di tensione in uscita. Lasci il perno della DISPOSIZIONE aperto per tensione in uscita nominale.
7	Percepisca (+)	Senso a distanza positivo. Il SENSO (+) può essere collegato a Vout (+) o a sinistra aprirsi.
8	Vout (+)	Tensione in uscita positiva
