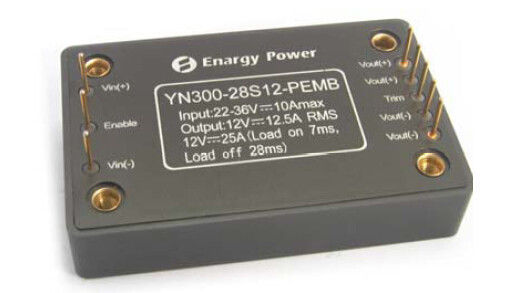

300W  DC-DC Converter Output 12V  YN300-28S12-PEMB

Dettagli:

Luogo di origine: La Cina
Marca: Enargy
Numero di modello: YN300-28S12-PEMB

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1pcs
Prezzo: Negotiation
Tempi di consegna: 1-8 settimane
Termini di pagamento: negoziazione
Capacità di alimentazione: 1000pcs/week
Contattaci
Descrizione di prodotto dettagliata

Uscita 12V YN300-28S12-PEMB dei convertitori cc-cc 300W



Caratteristiche fondamentali

Potenza di uscita: 150W RMS, 300W da picco a picco

Ampia gamma dell'input: 22-36Vdc

Alta efficienza di conversione: Fino a 91%

Linea regolamento a ±1.0%

Regolamento del carico a ±1.0%

Frequenza operativa fissa

Tensione di isolamento: 1500V

Permetta al controllo (INSERITA/DISINSERITA)

Produca la protezione di sovraccarico

Protezione di cortocircuito di modo del singhiozzo

Protezione a temperatura eccessiva

Serrata di sotto-tensione dell'input



Pacchetto: Struttura aperta

Mattone quarto: 2.32×1.49×0.45in

59×38×11.5mm



Panoramica del prodotto

Potere avanzato di uso di questi moduli del convertitore cc-cc

elaborazione, controllo e tecnologia d'imballaggio per fornire

la convenienza di prestazione, di flessibilità, di affidabilità e

di una componente matura di potere. Morsetto attivo ad alta frequenza

la commutazione fornisce la densità di alto potere a basso rumore e

alta efficienza.



1. Caratteristiche elettriche

Le caratteristiche elettriche si applicano sopra il raggio d'azione completo di tensione in ingresso, del carico dell'uscita e della temperatura della base di appoggio, salvo specificazione contraria. Tutte le temperature si riferiscono alla temperatura di funzionamento al centro della base di appoggio. Tutta la prova di dati a Ta=25oC esclude la definizione particolare.



1,1 Valutazioni massime assolute

Parametro

Min

Tipo

Massimo

Unità

Note

Tensione in ingresso





45

VCC

Continuo, non operante





40

VCC

Continuo, funzionando





45

VCC

Protezione transitoria di funzionamento,<100ms>

Tensione di isolamento





2000

VCC

Input ad uscita

Temperatura di funzionamento

-55



100



Temperatura di stoccaggio

-65



115



Permetta a a tensione di Vin-

-0,5



10

VCC





1,2 Caratteristiche d'ingresso

Parametro

Min

Tipo

Massimo

Unità

Note

Gamma di tensione in ingresso

22

28

36

VCC

Continuo

Serrata di Sotto-Tensione



21

21,9

VCC

Soglia d'apertura

19,5

20,5



VCC

Soglia di Giro-fuori

Corrente di ingresso massima





10

A

Load=150W RMS; input 22Vdc

Efficienza



90



%

Figure 1-2

Corrente di ingresso disabile



10



mA

Permetta al minimo del perno

Raccomandi l'input esterno

Capacità



100



μF

Esr tipico ≤0.1-0.2W



1,3 Caratteristiche di uscita

Parametro

Min

Tipo

Massimo

Unità

Note

Gamma di tensione in uscita

11,88

12,00

12,12

VCC

Input nominale; load=1A; 25℃

Gamma della corrente d'uscita

1

12,5

25,0

A

Carico dinamico; Carico sopra

Time=7mS/25A; Carico fuori

Time=28mS/1A

input 22Vdc-36Vdc,

Gamma della corrente d'uscita

1



12,5

A

RMS;

Linea regolamento



0,5

±1.0

%

Linea bassa all'alta linea; pieno carico

Regolamento del carico



0,5

±1.0

%

Nessun carico al pieno carico; input nominale

Regolazione della temperatura



±0.005

±0.02

%/°C

Sopra la gamma di temperatura di funzionamento

Corrente di cortocircuito

1



26

A

Tensione in uscita <800 mV="">

Ondulazione (RMS)



120



sistemi MV

Input nominale; pieno carico; 20 megahertz

larghezza di banda; Figura 7

Rumore (da picco a picco)



240



sistemi MV

Cappuccio dell'uscita massima.





5000

μF

Input nominale; load=1A



1,4 Caratteristiche di reazione dinamica

Parametro

Min

Tipo

Massimo

Unità

Note

Cambi nella corrente d'uscita

(di/dt= 0.1A/μs)



430



sistemi MV

50% - 75% a 50% Iout massimo; Figura 5

Cambi nella corrente d'uscita

(di/dt= 2.5A/μs)



450



sistemi MV

50% - 75% a 50% Iout massimo; Figura 6













Tempo di sistemazione



300



μS

Al nom di dentro 1% Vout.

Tempo d'apertura



25



spettrografia di massa

Pieno carico; Nom di Vout=90%. Figura 3

Tempo di caduta di arresto



5



spettrografia di massa

Pieno carico; Nom di Vout=10%. Figura 4



1,5 Caratteristiche funzionali

Parametro

Min

Tipo

Massimo

Unità

Note

Frequenza di commutazione

270

300

330

Chilociclo

Fase di regolamento e fase di isolamento

Permetta al controllo (INSERITA/DISINSERITA) (Pin2)

Vedi la parte 7,1

Permetta alla tensione

Permetta alla corrente di fonte





10

VCC

Permetta al galleggiamento del perno





0,5

mA



Permetta a (controllo DI ACCENSIONE)

Logica positiva

3,5



10

VCC

Su Control, logica alta o galleggiare

-0,5



0,5

VCC

Fuori Control, logica bassa

Protezione di cortocircuito





65

Tipo: Modo del singhiozzo, Non Chiudente,

Automatico-Recupero, soglia, cortocircuito

Resistenza

A temperatura eccessiva

Protezione



105



Tipo: Non Chiusura, Automatico-Recupero;

Soglia, temperatura del PWB



15



Isteresi



1,6 Caratteristiche di isolamento

Parametro

Min

Tipo

Massimo

Unità

Note

Tensione di isolamento

1500





VCC

Input ad uscita

1500





VCC

Input alla base

500





VCC

Uscita alla base

Resistenza di isolamento

100





A 500Vdc per provarlo una volta atmosferico

la pressione e la destra è 90%

Capacità di isolamento



1000



PF





2. Caratteristiche generali

Parametro

Min

Tipo

Massimo

Unità

Note

Peso



2.4(75)



Oz (g)

Struttura aperta

MTBF (calcolato)

1





MHrs

TR-NWT-000332; carico di 80%, 300LFM,

Tum 40℃



3. Caratteristiche ambientali

Parametro

Min

Tipo

Massimo

Unità

Note

Temperatura di funzionamento

-55



+100

Temperatura estesa e bassa della crosta

Temperatura di stoccaggio

-65



+115

Ambientale

Coefficiente di temperatura





±0.02

%/℃



Umidità

20



95

%R.H.

Umidità relativa, senza condensazione



4. Conformità di norme

Parametro

Note

UL/cUL60950



EN60950



GB4943



Prova della fiamma dell'ago (IEC 695-2-2)

Provi di intera assemblea; bordo & componenti di plastica UL94V-0 compiacenti

IEC 61000-4-2





5. Specificazione di qualificazione

Parametro

Note

Vibrazione

10-55Hz spazzata, 1 min./spazzata, 120 spazzate per l'asse 3

Scossa meccanica

min 100g, 2 cali nella x e asse y, 1 calo nell'asse di z

Freddo (in funzione)

Annuncio IEC60068-2-1

Calore umido

IEC60068-2-67 CY

Riciclaggio di temperatura

-40°C a 100°C, rampa 15°C/min., 500 cicli

Potere/riciclaggio termico

Vin = min a massimo, pieno carico, 100 cicli

Marginalità di progettazione

Tmin-10°C a Tmax+10°C, 5°C fa un passo, Vin = min a massimo, carico 0-105%

Marginalità di progettazione

95% ha valutato Vin ed il carico, unità a ridurre le imposte sul punto, 1000 ore

Marginalità di progettazione

IEC60068-2-20



6. Wave tipico e curve

uscita 12V YN300-28S12-PEMB del convertitore cc-cc 300Wuscita 12V YN300-28S12-PEMB del convertitore cc-cc 300W



Figura 1: Efficienza a tensione in uscita nominale contro il carico
corrente per il minimo, il termine nominale e la tensione in ingresso massima
a 25°C.

Figura 2: Dissipazione di potere a tensione in uscita nominale contro.
corrente del carico per il minimo, il termine nominale e l'input massimo
tensione a 25°C.

uscita 12V YN300-28S12-PEMB del convertitore cc-cc 300Wuscita 12V YN300-28S12-PEMB del convertitore cc-cc 300W



Figura 3: Carico d'apertura del passeggero in pieno (carico resistivo) (100
ms/div). Tensione in ingresso pre-applicata.
Ch 1: Vout (10V/div). Ch 2: Input INSERITA/DISINSERITA (2V/div)

Figura 4: Carico di tempo di caduta di arresto in pieno (40 ms/div).
Ch 1: Vout (10V/div). Ch 2: Input INSERITA/DISINSERITA (2V/div).

uscita 12V YN300-28S12-PEMB del convertitore cc-cc 300Wuscita 12V YN300-28S12-PEMB del convertitore cc-cc 300W



Figura 5: Risposta di tensione in uscita apunto-cambiamento nel carico
corrente (50%-75%-50% di Iout (massimo); dI/dt = 0.1A/μs). Carico
cappuccio: 10μF, ≤100 condensatore di tantalio del mΩ esr and0. 1μF
condensatore ceramico. Ch 1: Vout (200mV/div).

Figura 6: Risposta di tensione in uscita apunto-cambiamento nel carico
corrente (50%-75%-50% di Iout (massimo): dI/dt = 2.5A/μs). Carico
cappuccio: 10μF, ≤100 condensatore di tantalio del mΩ esr e 0.1μF
cappuccio ceramico. Ch 1: Vout (200mV/div).

uscita 12V YN300-28S12-PEMB del convertitore cc-cc 300W



Figura 7: Ondulazione di tensione in uscita a tensione in ingresso nominale e
corrente del carico nominale (100mV/div). Capacità del carico: 0.1μF
condensatore ceramico e condensatore di tantalio 10μF. Larghezza di banda:
20 megahertz.



7. Specifiche di funzione


7,1 Permetta al controllo (INSERITA/DISINSERITA) (Pin 2)
Il perno di permettere permette che il modulo di potere sia commutato in funzione e a riposo elettronicamente. La funzione (INSERITA/DISINSERITA) di permettere
è utile per la conservazione della potenza della batteria, per l'applicazione pulsata di potere o per potere su ordinare.
Il perno di permettere è fornito di rimandi - al Vin. È tirato su internamente, in modo da nessuna fonte esterna di tensione è richiesta.
apra il collettore (o apra lo scolo) che il commutatore è raccomandato per il controllo del perno di permettere.
Nel per mezzo del perno di permettere, assicuri che il riferimento sia realmente - il perno di Vin, non davanti al filtraggio di EMI o
a distanza dall'unità. Otticamente coppia il segnale di controllo ed individuare l'opto accoppiatore direttamente al modulo
eviti qualcuno di questi problemi. Se il perno di permettere non è utilizzato, può essere lasciato il galleggiamento (logica positiva) o essere collegato - al Vin
perno (logica negativa). Calcoli i dettagli di A cinque circuiti possibili per l'azionamento del perno INSERITA/DISINSERITA. La figura B è uno sguardo dettagliato dei circuiti INSERITA/DISINSERITA interni.
uscita 12V YN300-28S12-PEMB del convertitore cc-cc 300Wuscita 12V YN300-28S12-PEMB del convertitore cc-cc 300W



Calcoli A: Vari circuiti per l'azionamento del perno INSERITA/DISINSERITA.

Figura B: Circuiti INSERITA/DISINSERITA interni del perno.



7,2 Telerilevamento (pin 7 e 5)



Il telerilevamento permette che il convertitore percepisca l'uscita
tensione direttamente sul punto del carico e così automaticamente
compensa le perdite di distribuzione & del contatto del conduttore del carico
(Figura C). C'è un cavo di senso per ogni terminale di uscita,
+Sense designato e - senso. Questi cavi portano molto in basso
corrente rispetto ai cavi del carico. Internamente una resistenza è
collegato fra il terminale di senso ed il terminale dell'output di forza motrice.
Se il senso a distanza non è usato, il senso conduce le necessità di essere
messo alla loro rispettiva uscita conduce (figura D).

La cura deve essere presa quando fa i collegamenti dell'uscita. Se
i terminali di uscita dovrebbero staccare prima delle linee di senso,
la corrente del pieno carico scorrerà giù le linee di senso e
danneggi le resistenze di percezione interne. Sia sicuro di alimentare sempre
giù il convertitore prima della fabbricazione dei qualsiasi collegamenti dell'uscita.
La tensione massima della compensazione per la linea goccia è su to0.5V.

uscita 12V YN300-28S12-PEMB del convertitore cc-cc 300Wuscita 12V YN300-28S12-PEMB del convertitore cc-cc 300W



Figura C: Collegamento a distanza di senso.

Figura D: Il senso a distanza non è usato.



7,3 Caratteristiche di protezione



·Serrata di Sotto-Tensione dell'input: Il convertitore è destinato per spegnere quando la tensione in ingresso è troppo bassa, aiutando evita
un problema di instabilità del sistema di input, i circuiti di serrata è un comparatore con isteresi di CC. Quando la tensione in ingresso è
aumentare, deve superare il valore di soglia d'apertura tipico di tensione (elencato alla pagina di specificazione) prima del convertitore
accenderà. Una volta che il convertitore è sopra, la tensione in ingresso deve scendere sotto il valore di soglia tipico di tensione di soglia
prima del convertitore spegnerà.

·Limite della corrente d'uscita: Il limite corrente massimo rimane costante come le gocce di tensione in uscita. Tuttavia, una volta che
l'impedenza dello breve attraverso l'uscita è abbastanza piccola fare la goccia di tensione in uscita sotto l'uscita specificata
Tensione di arresto di Corrente-Limite di CC, il convertitore nello stato indefinito di protezione di cortocircuito di modo del singhiozzo fino al
lo stato di cortocircuito è rimosso. Ciò impedisce l'eccessivo riscaldamento del convertitore o del piano di caricamento.
·Arresto a temperatura eccessiva: Un sensore di temperatura sul convertitore percepisce la temperatura media del modulo.
Il circuito termico di arresto è destinato per girare il convertitore fuori da quando la temperatura alla posizione percepita raggiunge
il valore a temperatura eccessiva di arresto. Permetterà che il convertitore accenda ancora quando la temperatura del percepito
le cadute di posizione dalla quantità dell'arresto a temperatura eccessiva ricominciano il valore di isteresi.



8. Considerazione tipica di progettazione e di applicazione



8,1 Filtraggio dell'input

I convertitori cc-cc, di natura, generano i livelli significativi di
sia rumori condotti che irradiati. I rumori condotti inclusi
rumori comuni di modo di differenziale e di modo. Il modo comune
il rumore direttamente è collegato con l'efficace capacità parassita in mezzo
il modulo di potere ha introdotto i conduttori e la terra del telaio.
il rumore differenziale del modo è attraverso i conduttori dell'input. È
ha raccomandato di avere certo livello di soppressione di EMI al potere
modulo.
Il rumore condotto sulle linee di alimentazione in ingresso di entrata può accadere come l'uno o l'altro
correnti di rumore di comune-modo o di differenziale. La norma richiesta
per le emissioni condotte è EN55022 la classe A (FCC Part15). (SeeFigure H).

uscita 12V YN300-28S12-PEMB del convertitore cc-cc 300Wuscita 12V YN300-28S12-PEMB del convertitore cc-cc 300W



uscita 12V YN300-28S12-PEMB del convertitore cc-cc 300W

Figura H: Filtraggio dell'input.



9. Metodo di prova



9,1 Ondulazione dell'uscita & prova di rumore

L'ondulazione dell'uscita è composta di punte di rumore dell'ondulazione di frequenza fondamentale e di commutazione di alta frequenza. L'ondulazione di commutazione di frequenza di Thefundamental (o ondulazione di base) è nel 100KHz a gamma 1MHz; la commutazione ad alta frequenza
la punta di rumore (o rumore di commutazione) è nei 10 megahertz a gamma 50MHz. Il rumore di commutazione è specificato normalmente con 20
Larghezza di banda di megahertz per includere tutte le armoniche significative per le punte di rumore.
Il modo più facile misurare l'ondulazione ed il rumore dell'uscita è di usare una punta della sonda dell'oscilloscopio e un anello di messa a terra urgenti
direttamente contro il convertitore di potere produca i perni, come indicato sotto. Ciò fa il più breve collegamento possibile attraverso
i terminali di uscita. La clip a terra della sonda dell'oscilloscopio dovrebbe non essere utilizzata mai nell'ondulazione e nella misura del rumore.
la clip a terra non solo fungerà da un'antenna e raccolta l'energia ad alta frequenza irradiata, ma presenterà
rumore di comune-modo alla misura pure.
La messa a punto di prova standard per l'ondulazione & le misure del rumore è indicata nella figura I. Un incavo della sonda (Tektronix, P.N.
131.0258-00) sono usati affinchè le misure eliminino la raccolta di rumore connessa con la clip a terra lunga delle sonde di portata.

uscita 12V YN300-28S12-PEMB del convertitore cc-cc 300Wuscita 12V YN300-28S12-PEMB del convertitore cc-cc 300W



uscita 12V YN300-28S12-PEMB del convertitore cc-cc 300W

Figura I: Mezzi di prova di norma di rumore & dell'ondulazione.



10. Informazioni fisiche


10,1 Profilo meccanico

uscita 12V YN300-28S12-PEMB del convertitore cc-cc 300W



Note:
1. Tutti i perni, (0.80mm) diametro (8.0mm). spalle del contrappeso.
2. Tolleranze: x.xx ±0.25mm. (x.x ±0.5mm)











Dettagli di contatto
Shenzhen YONP Power Co.,Ltd
Invia la tua richiesta direttamente a noi (0 / 3000)

Altri prodotti
