Complesso industriale di Gaoxin, nuova zona di Guangming, città di Shenzhen, provincia del Guangdong, Cina | Angelwang66@126.com |
Luogo di origine: | Shenzhen, Cina |
Marca: | AGILECIRCUIT |
Certificazione: | ISO9001,UL, RoHs, TS16949 |
Numero di modello: | aluminiumpcbboard9012 |
Quantità di ordine minimo: | 1pcs |
---|---|
Prezzo: | Quote by Gerber |
Imballaggi particolari: | Vuoto e cartone esterno |
Tempi di consegna: | 1 settimana - 2 settimane |
Termini di pagamento: | TT, unione ad ovest, Paypal, MoneyGram, NET |
Termini commerciali:: | EX-WORK, DDU ALLA PORTA, FOC |
Evidenziare: | alluminio pcb board,PWB placcato di alluminio |
---|

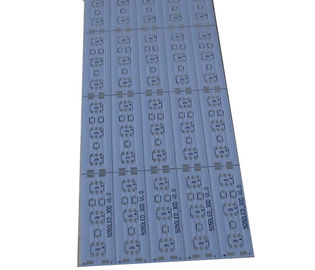

Circuito stampato del centro del metallo del bordo del PWB dell'alluminio di 1 strato per l'alimentazione elettrica
Nome di prodotto: |
Circuiti stampati del centro del metallo del bordo del PWB dell'alluminio |
Materiale: |
Alluminio 5052 |
Conteggio di strato: |
1 strato |
Spessore del bordo: |
1.5mm |
Spessore di rame: |
1oz |
Finitura superficia: |
Oro di immersione |
Dimensione del bordo: |
300mmx55mm |
Applicazioni: |
Dispositivi dell'alimentazione elettrica |
Descrizione:
Il bordo del PWB dell'alluminio (anche PWB dell'alluminio, PWB di Al, PWB di alluminio della base, PWB basato alluminio, circuiti stampati del centro del metallo…) è un laminato placcato di rame di base metallica unico, è con la buona conducibilità termica, l'isolamento elettrico e le proprietà di elaborazione meccanica. I circuiti stampati del bordo del PWB dell'alluminio è la migliore prestazione e le soluzioni di raffreddamento più economiche.
Vantaggio del bordo del PWB dell'alluminio:
1. Dissipazione di calore senza per mezzo dei dissipatori di calore supplementari.
2. Meccanicamente rigido, aumentando la forza fisica dell'assemblea
3. Riduce l'effetto dello stress termico su tutte le componenti, vita aumentante e durevolezza
4. Conduzione termica migliore che conduce alla versatilità nella disposizione di inseguimento e della componente permettendo alle dimensioni del PWB di essere ridotto.
5. Riduce le temperature di funzionamento componenti, miglioranti l'affidabilità.
6. Il substrato di alluminio può essere perforato/lavorato e diretto, aiutando il montaggio del PWB
Applicazione:
Audio e video attrezzatura: Amplificatore dell'ingresso/uscita, amplificatori equilibrati, amplificatori audio, preamplificatore, amplificatore di potenza, attrezzatura elettronica di comunicazione: amplificatore ad alta frequenza, amplificatore del filtrante, circuito del trasmettitore, PC dei dispositivi mobili, del lettore MP3, della compressa, elettronica portabile, sicurezza auto & sicurezza, attrezzature automobilistiche, comunicazioni e rete, unità periferiche di computer, sottosistemi del computer, computer, alimentazioni elettriche industriali, luci del LED, audio attrezzature, elettronica, elettronica, fotografia, televisione, hardware & DIY, costruzione, LED & illuminazione di ottimo rendimento, tecnologie solari, del vento & di idropotenza, elettrodomestici da cucina, audio attrezzature, automobili & motocicli, gomme della TV, strumenti diagnostici, lettore DVD dell'automobile, sistema di illuminazione automatico, navigazione dei motocicli & GPS, computer, computer portatili, azionamenti dell'USB Flash, tastiere dei CPU, monitor LCD, Attrezzatura di automazione delle attività d'ufficio dei router dei desktop, azionamento del motore ecc.
Specificazione:
Dimensione massima del bordo |
23" x28„ |
Spessore del bordo |
0.4-4.0mm |
Larghezza minima del conduttore |
0.10mm |
Spazio minimo del conduttore |
0.10mm |
Dimensione minima del foro |
0.20mm |
Spessore della parete di PTH |
>0.025mm |
Tolleranza del diametro del foro di PTH |
±0.05mm |
Non tolleranza del diametro del foro di PTH |
±0.05mm |
Deviazione di posizione del foro |
±0.076mm |
Larghezza di strato Min.Bridge di Soldemask |
5mil |
Film Min.Thickness di Soldemask |
10mil |
Resistenza di isolamento |
Unnormale di 1012Ω |
Forza staccabile |
1.4N/mm |
Abrasione di Soldemask |
>5H |
Prova di Soldexability |
260℃20 in secondo luogo |
tensione della E-prova |
50-250V |
Permitivity |
ε=2.1~10.0 |
Resistenza del volume |
1014Ω-m, ASTMD257, IEC60093 |
Circa il circuito agile
Basato in Cina, il circuito agile è si specializza in circuiti stampati che fabbricano con l'alta qualità e basso costo dai prototipi e volume basso. La nostra gamma di prodotti comprende i circuiti stampati rigidi FR4, l'alluminio del PWB, i circuiti stampati di rame e l'assemblea del PWB che sono utilizzati estesamente nelle comunicazioni, nella rete, nei campi aerospaziali e medici industriali di controllo, di applicazioni informatiche, della difesa nazionale.
Persona di contatto: Miss. Angel
Telefono: 1598940345
Fax: 86-755-3697544
