Luogo di origine: | La Cina |
Marca: | Enargy |
Numero di modello: | XD50-48S12-PEM |
Quantità di ordine minimo: | 1pcs |
---|---|
Prezzo: | Negotiation |
Tempi di consegna: | 1-8 settimane |
Termini di pagamento: | negoziazione |
Capacità di alimentazione: | 15000Pcs/week |
Evidenziare: | alimentatori industriali,convertitore di CC di CC di industriale |
---|

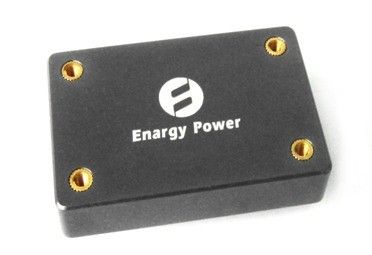

Uscita industriale 12V/4.2A XD50-48S12-PEM dell'alimentazione elettrica 50W
Caratteristiche fondamentali
Potenza di uscita: 50W
Ampia gamma dell'input: 36-72VDC
Alta efficienza di conversione: Fino a 93%
Linea regolamento a ±1%
Regolamento del carico a ±1%
Frequenza operativa fissa
Tensione di isolamento: 1500V
Permetta al controllo (inserita/disinserita)
Produca la protezione di sovraccarico
Protezione di cortocircuito di modo del singhiozzo
Serrata di sotto-tensione dell'input
Disposizione di tensione in uscita: -8%~+10% Vout
Panoramica del prodotto
Elaborazione avanzata di potere di uso di questi moduli del convertitore cc-cc, controllo e tecnologia d'imballaggio per fornire la convenienza di prestazione, di flessibilità, di affidabilità e di una componente matura di potere. La commutazione ad alta frequenza fornisce la densità di alto potere alta efficienza a basso rumore e.
Caratteristiche elettriche
Le caratteristiche elettriche si applicano sopra il raggio d'azione completo di tensione in ingresso, del carico dell'uscita e della temperatura della base di appoggio, salvo specificazione contraria. Tutte le temperature si riferiscono alla temperatura di funzionamento al centro della base di appoggio.
Valutazioni massime assolute
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Tensione in ingresso |
|
|
78 |
VCC |
Continuo, non operante |
|
|
75 |
VCC |
Continuo, funzionando |
|
|
|
78 |
VCC |
Protezione transitoria di funzionamento,<100ms> |
|
Tensione di isolamento |
|
|
2000 |
VCC |
Input ad uscita |
Temperatura di funzionamento |
-55 |
|
100 |
℃ |
|
Temperatura di stoccaggio |
-65 |
|
125 |
℃ |
|
Caratteristiche d'ingresso
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Gamma di tensione in ingresso |
36 |
48 |
72 |
VCC |
Continuo |
Serrata di Sotto-Tensione |
|
35,5 |
35,9 |
VCC |
Soglia d'apertura |
32,5 |
33,5 |
|
VCC |
Giro - fuori dalla soglia |
|
Corrente di ingresso massima |
|
|
1,8 |
A |
Pieno carico, input minimo |
Efficienza |
91 |
|
|
% |
|
Raccomandi la capacità esterna dell'input |
|
|
100 |
uF |
Esr tipico 0.1-0.2Ω |
Caratteristiche di uscita
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Tensione in uscita del punto vincente |
11,8 |
12,00 |
12,12 |
VCC |
Input nominale; Nessun carico; 25℃ |
Gamma di tensione in uscita |
11,76 |
12,00 |
12,24 |
VCC |
|
Gamma della corrente d'uscita |
0 |
|
4,2 |
A |
Conforme a ridurre le imposte del termale |
Linea regolamento |
|
±0.02 |
±1 |
% |
Linea bassa all'alta linea; pieno carico |
Regolamento del carico |
|
±0.02 |
±1 |
% |
Nessun carico al pieno carico; input nominale |
Regolazione della temperatura |
|
|
±0.02 |
%/°C |
Sopra la gamma di temperatura di funzionamento |
Limite corrente |
4,6 |
|
7,6 |
A |
Uscita voltage90% del termine nominale |
Ondulazione (RMS) |
|
|
30 |
sistemi MV |
Input nominale; pieno carico; Una larghezza di banda di 20 megahertz; |
Rumore (da picco a picco) |
|
|
120 |
sistemi MV |
|
Cappuccio dell'uscita massima. |
220 |
|
3000 |
μF |
Input nominale; pieno carico |
Disposizione di tensione in uscita |
|
|
+10 |
% |
Input nominale; pieno carico; 25°C |
|
|
-8 |
Caratteristiche di reazione dinamica
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Cambi nella corrente d'uscita (di/dt= 0.1A/us) |
|
|
480 |
sistemi MV |
50% - 75% a 50% Iout massimo |
Cambi nella corrente d'uscita (di/dt= 2.5A/us) |
|
|
480 |
sistemi MV |
50% - 75% a 50% Iout massimo |
Tempo di sistemazione |
|
|
300 |
noi |
Al nom di dentro 1% Vout. |
Tempo d'apertura |
|
|
50 |
spettrografia di massa |
Pieno carico; Nom di Vout=90% |
Overshoot di tensione in uscita |
|
|
5 |
% |
|
Caratteristiche funzionali
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Frequenza di commutazione |
187 |
200 |
230 |
Chilociclo |
Fase di regolamento e fase di isolamento |
Disposizione (Pin6) |
Vedi la disposizione di tensione part3.1 (Pin6) |
||||
Disposizione di tensione in uscita |
|
|
10 |
% |
Disposizione su, Pin della disposizione (-) a Vout. |
|
|
8 |
% |
Disposizione giù, Pin della disposizione (+) a Vout. |
|
Permetta al controllo (INSERITA/DISINSERITA) (Pin1) |
Vedi la parte 3,2 |
||||
Permetta alla corrente di fonte |
|
|
1 |
mA |
|
Permetta (controllo di accensione) alla logica positiva |
1 |
|
15 |
VCC |
Su Control, logica alta o galleggiare |
-0,5 |
|
0,3 |
VCC |
Fuori Control, logica bassa |
|
Protezione di sovraccarico |
110 |
|
|
% |
Corrente-Modo, impulso dalla soglia corrente di limite di impulso, (carico di %Rated) |
Protezione di cortocircuito |
|
|
10 |
mΩ |
Tipo: Modo del singhiozzo, recupero automatico, resistenza di cortocircuito |
Caratteristiche di isolamento
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Tensione di isolamento |
1.500 |
|
|
VCC |
Input ad uscita |
1500 |
|
|
VCC |
Input alla base |
|
500 |
|
|
VCC |
Uscita alla base |
|
Resistenza di isolamento |
100 |
|
|
MΩ |
A 500VDC per provarlo quando la pressione atmosferica e la destra è 90% |
Capacità di isolamento |
|
1000 |
|
PF |
|
Caratteristiche ambientali
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Temperatura di funzionamento |
-55 |
|
+100 |
℃ |
Temperatura estesa e bassa del PWB |
Temperatura di stoccaggio |
-65 |
|
+125 |
℃ |
Ambientale |
Coefficiente di temperatura |
|
|
±0.02 |
%/℃ |
|
Umidità |
20 |
|
95 |
%R.H. |
Umidità relativa, senza condensazione |
Profilo meccanico
Note:
1. Tutti i perni sono 0,040" (1.02mm) diametro
2. Tolleranze: x.xx ±0.02 dentro. (x.x ±0.5mm)
x.xxx ±0.010 dentro. (x.xx ±0.25mm)
Designazioni di Pin
Pin no. |
Nome |
Funzione |
1 |
Permetta a |
L'input di TTL per girare il convertitore in funzione e a riposo, fornito di rimandi a Vin (-), con interno tira su. |
2 |
Vin (-) |
Tensione in ingresso negativa |
3 |
Vin (+) |
Tensione in ingresso positiva |
4 |
Vout (+) |
Tensione in uscita positiva |
5 |
COM |
Tensione in uscita negativa |
6 |
Disposizione |
Disposizione di tensione in uscita. Lasci il perno della DISPOSIZIONE aperto per tensione in uscita nominale. |
|
