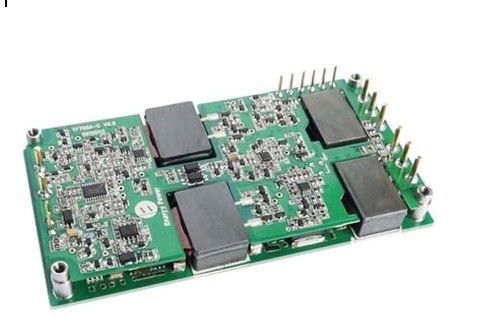

Uscita industriale 28V/25A TF700-48S28-NOC dell'alimentazione elettrica 700W
Caratteristiche fondamentali
Potenza di uscita: 700W
Ampia gamma dell'input: 36-72VDC
Alta efficienza di conversione: Fino a 93%
Linea regolamento a ±1%
Regolamento del carico a ±1%
Frequenza operativa fissa
Tensione di isolamento: 1,500V
Permetta al controllo (inserita/disinserita)
Produca la protezione di sovraccarico
Produca la protezione di sovratensione
Protezione di cortocircuito di modo del singhiozzo
Protezione a temperatura eccessiva
Serrata di sotto-tensione dell'input
Valutazione fiamma-ritardata UL94V-0
Panoramica del prodotto
L'uso di questi moduli del convertitore cc-cc ha avanzato l'elaborazione di potere, il controllo e le tecnologia d'imballaggio per fornire la convenienza della prestazione, della flessibilità, dell'affidabilità e di una componente matura di potere. La commutazione ad alta frequenza fornisce la densità di alto potere alta efficienza a basso rumore e.
Caratteristiche elettriche
·Le caratteristiche elettriche si applicano sopra il raggio d'azione completo di tensione in ingresso, del carico dell'uscita e della temperatura della base di appoggio, salvo specificazione contraria. Tutte le temperature si riferiscono alla temperatura di funzionamento al centro della base di appoggio.
Caratteristiche d'ingresso
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Gamma di tensione in ingresso
|
36
|
48
|
72
|
VCC
|
Continuo
|
|
Corrente di ingresso massima
|
|
|
24
|
A
|
Pieno carico, input minimo
|
|
Corrente di ingresso standby
|
|
|
0,2
|
A
|
Nessun carico
|
|
Efficienza
|
92
|
|
|
%
|
|
|
Raccomandi la capacità esterna dell'input
|
470
|
|
|
uF
|
Esr 0.1-0.2R
|
Caratteristiche di uscita
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Gamma di tensione in uscita
|
27,72
|
28,00
|
28,28
|
VCC
|
|
|
Gamma della corrente d'uscita
|
0
|
|
25
|
A
|
|
|
Linea regolamento
|
|
|
±1
|
%
|
Vin=36~72V, Io=0~23A
|
|
Regolamento del carico
|
|
|
±1
|
%
|
Vin=36~72V, Io=0~23A
|
|
Tensione in uscita globale
|
|
|
±1
|
%
|
Vin=36~72V, Io=0~23A
|
|
Rumore (da picco a picco)
|
|
120
|
250
|
sistemi MV
|
Una larghezza di banda di 20 megahertz. uscita con la corrente nominale ceramica del condensatore elettrolitico 10uF e del condensatore 0.1uF in pieno.
|
|
Cappuccio dell'uscita massima.
|
1000
|
3300
|
6000
|
μF
|
2000uF raccomandano quando Ta≤-5℃
|
|
Disposizione di tensione in uscita
|
22
|
|
32
|
VCC
|
Input nominale; pieno carico; 25°C
|
Caratteristiche di reazione dinamica
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Cambi nella corrente d'uscita
(di/dt= 0.1A/us)
|
|
|
850
|
sistemi MV
|
di/dt=0.1A/us, Io=25%-50%-25%Ioutmax o 50% - 75% a 50% Iout massimo
|
|
Tempo di sistemazione
|
|
400
|
|
noi
|
Al nom di dentro 1% Vout.
|
|
Overshoot di tensione in uscita
|
|
|
5
|
%
|
|
Caratteristiche funzionali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Frequenza di commutazione
|
240
|
255
|
270
|
Chilociclo
|
|
|
Disposizione di tensione in uscita
|
|
|
32
|
VCC
|
Disposizione su, Pin della disposizione (+) a Vout.
|
|
22
|
|
|
VCC
|
Disposizione giù, Pin della disposizione (-) a Vout.
|
|
Permetta alla corrente di fonte
|
|
|
5
|
mA
|
|
|
Permetta (controllo di accensione) alla logica positiva
|
3,5
|
|
15
|
VCC
|
Su Control, logica alta o galleggiare
|
|
-0,3
|
|
1,5
|
VCC
|
Fuori Control, logica bassa
|
|
Rifornimento di forza ausiliaria
|
8
|
|
15
|
VCC
|
Fonte continua current≤25mA
|
|
Rilevazione di lavoro di stato
(IOG)
|
|
|
|
|
Di bassa impedenza quando il modulo è l'impedenza giusta e alta quando il modulo si è guastato
|
|
Serrata di Sotto-Tensione
|
32,0
|
|
35,9
|
VCC
|
Soglia d'apertura
|
|
31,0
|
|
35,0
|
VCC
|
Giro - fuori dalla soglia
|
|
Protezione di sovraccarico
|
110
|
125
|
150
|
%
|
Corrente-Modo, impulso dalla soglia corrente di limite di impulso, (carico di %Rated)
|
|
Sovratensione dell'uscita
protezione
|
33
|
|
36
|
VCC
|
Modo del singhiozzo, recupero automatico
|
|
Protezione a temperatura eccessiva
|
100
|
105
|
110
|
℃
|
Automatico-Recupero, temperatura di Basepalte
|
|
|
10
|
|
℃
|
Isteresi
|
Caratteristiche di isolamento
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione di isolamento
|
1500
|
|
|
VCC
|
Input ad uscita, perdita current≤1mA
|
|
1000
|
|
|
VCC
|
Input alla base di appoggio, perdita current≤1mA
|
|
500
|
|
|
VCC
|
Uscita alla base di appoggio, perdita current≤1mA
|
|
Resistenza di isolamento
|
10
|
|
|
MΩ
|
A 500VDC per provarlo quando la pressione atmosferica e la destra è 90%
|
|
Capacità di isolamento
|
|
1000
|
|
PF
|
|
Caratteristiche generali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Peso
|
|
|
200
|
g
|
|
|
MTBF
|
250.000
|
|
|
Ore
|
|
Caratteristiche ambientali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Temperatura di funzionamento
|
-40
|
|
85
|
℃
|
Temperatura estesa e bassa del palte
|
|
Temperatura di stoccaggio
|
-55
|
|
115
|
℃
|
Ambientale
|
|
Umidità
|
20
|
|
90
|
%R.H.
|
|
Profilo meccanico
Designazioni di Pin
|
Pin no.
|
Nome
|
Funzione
|
|
1
|
Vin (-)
|
Tensione in ingresso negativa
|
|
2
|
Vin (+)
|
Tensione in ingresso positiva
|
|
3
|
INSERITA/DISINSERITA
|
La negazione permette al controllo
|
|
4
|
ON/OFF+
|
Il positivo permette al controllo
|
|
5
|
Vout+
|
Tensione in uscita positiva
|
|
6
|
Vout-
|
Tensione in uscita negativa
|
|
7
|
S
|
Senso a distanza negativo. Il SENSO (-) deve collegarsi a Vout (-)
|
|
8
|
S+
|
Senso a distanza positivo. Il SENSO (+) deve collegarsi a Vout (+)
|
|
9
|
DISPOSIZIONE
|
Disposizione di tensione in uscita. Lasci il perno della DISPOSIZIONE aperto per tensione in uscita nominale.
|
|
10
|
PC
|
Divisione corrente
|
|
11
|
IOG
|
Rilevazione di lavoro di stato
|
|
12
|
AUS.
|
Rifornimento di forza ausiliaria
|
