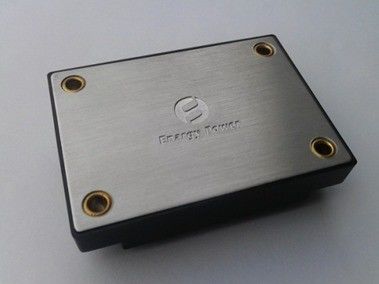

Uscita industriale 24V/2.08A XX50-12S24-PEC dell'alimentazione elettrica 50W
Caratteristiche fondamentali
Potenza di uscita: 50W
Ampia gamma dell'input: 9-18VDC
Alta efficienza di conversione: Fino a 87%
Linea regolamento a ±0.02%
Regolamento del carico a ±0.02%
Frequenza operativa fissa
Tensione di isolamento: 1,500V
Permetta al controllo (inserita/disinserita)
Introduca la serrata di sotto-tensione
Disposizione di tensione in uscita: ±8% Vout
Panoramica del prodotto
Elaborazione avanzata di potere di uso di questi moduli del convertitore cc-cc, controllo e tecnologia d'imballaggio per fornire la convenienza di prestazione, di flessibilità, di affidabilità e di una componente matura di potere. La commutazione ad alta frequenza fornisce la densità di alto potere alta efficienza a basso rumore e.
Caratteristiche elettriche
Le caratteristiche elettriche si applicano sopra il raggio d'azione completo di tensione in ingresso, del carico dell'uscita e della temperatura della base di appoggio, salvo specificazione contraria. Tutte le temperature si riferiscono alla temperatura di funzionamento al centro della base di appoggio.
Valutazioni massime assolute
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione in ingresso
|
|
|
22
|
VCC
|
Continuo, non operante
|
|
|
|
20
|
VCC
|
Continuo, funzionando
|
|
|
|
22
|
VCC
|
Protezione transitoria di funzionamento,<100ms>
|
|
Tensione di isolamento
|
|
|
2000
|
VCC
|
Input ad uscita
|
|
Temperatura di funzionamento
|
-40
|
|
100
|
℃
|
Temperatura della piastra di base
|
|
Temperatura di stoccaggio
|
-55
|
|
115
|
℃
|
|
Caratteristiche d'ingresso
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
gamma di tensione in ingresso
|
9
|
12
|
18
|
VCC
|
|
|
Inizi la gamma di tensione
|
10
|
12
|
18
|
VCC
|
|
|
Serrata di Sotto-Tensione
|
|
8,5
|
8,9
|
VCC
|
Soglia d'apertura, mezzo carico
|
|
7,5
|
8,0
|
|
VCC
|
Giro - fuori dalla soglia, mezzo carico
|
|
Corrente di ingresso massima
|
|
|
7
|
A
|
Pieno carico, input minimo
|
|
Efficienza
|
|
87
|
|
%
|
Input nominale; pieno carico
|
|
Raccomandi la capacità esterna dell'input
|
|
100
|
|
uF
|
Esr tipico 0.1-0.2Ω
|
Caratteristiche di uscita
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione in uscita del punto vincente
|
23,76
|
124,00
|
24,24
|
VCC
|
Input nominale; mezzo carico
|
|
Gamma di tensione in uscita
|
23,52
|
24,00
|
24,48
|
VCC
|
|
|
Gamma della corrente d'uscita
|
0,1
|
|
2,08
|
A
|
|
|
Linea regolamento
|
|
±0.02
|
±1
|
%
|
Linea bassa all'alta linea; pieno carico
|
|
Regolamento del carico
|
|
±0.02
|
±1
|
%
|
Nessun carico al pieno carico; input nominale
|
|
Regolazione della temperatura
|
|
|
±0.02
|
%/°C
|
Sopra la gamma di temperatura di funzionamento
|
|
Limite corrente
|
2,3
|
|
|
A
|
Tensione in uscita 90% del termine nominale
|
|
Corrente di cortocircuito
|
|
|
5
|
A
|
|
|
Ondulazione (RMS)
|
|
|
50
|
sistemi MV
|
Input nominale; pieno carico; Una larghezza di banda di 20 megahertz
|
|
Rumore (da picco a picco)
|
|
|
240
|
sistemi MV
|
|
Cappuccio dell'uscita massima.
|
|
|
1800
|
μF
|
Pieno carico
|
Caratteristiche di reazione dinamica
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Cambi nella corrente d'uscita
(di/dt= 0.1A/us)
|
|
|
960
|
sistemi MV
|
50% - 75% a 50% Iout massimo
|
|
Cambi nella corrente d'uscita
(di/dt= 2.5A/us)
|
|
|
960
|
sistemi MV
|
50% - 75% a 50% Iout massimo
|
|
Tempo di sistemazione
|
|
|
300
|
noi
|
Al nom di dentro 1% Vout.
|
|
Tempo di ritardo d'apertura
|
|
|
50
|
spettrografia di massa
|
Pieno carico; Vin al nom di Vout=90%
|
|
Overshoot di tensione in uscita
|
|
|
5
|
%
|
|
Caratteristiche funzionali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Frequenza di commutazione
|
180
|
200
|
230
|
Chilociclo
|
|
|
Disposizione di tensione in uscita
|
|
|
10
|
%
|
Disposizione su, Pin della disposizione (+) a Vout.
|
|
|
|
8
|
%
|
Disposizione giù, Pin della disposizione a COM,
|
|
Permetta alla corrente di fonte
|
|
|
1
|
mA
|
|
|
Permetta (controllo di accensione) alla logica positiva
|
1
|
|
15
|
VCC
|
Su Control, logica alta o galleggiare
|
|
-0,5
|
|
0,3
|
VCC
|
Fuori Control, logica bassa
|
|
Protezione Forza Sovra
|
110
|
|
|
%
|
|
|
Protezione di cortocircuito
|
|
|
65
|
mΩ
|
Tipo: Modo del singhiozzo, recupero automatico, resistenza di cortocircuito
|
Caratteristiche di isolamento
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione di isolamento
|
1.500
|
|
|
VCC
|
Input ad uscita, 1mA
|
|
1500
|
|
|
VCC
|
Input alla piastra di base, 1mA
|
|
500
|
|
|
VCC
|
Uscita alla piastra di base, 1mA
|
|
Resistenza di isolamento
|
100
|
|
|
MΩ
|
A 500VDC per provarlo quando la pressione atmosferica e la destra è 90%
|
|
Capacità di isolamento
|
|
1000
|
|
PF
|
|
Caratteristiche ambientali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Temperatura di funzionamento
|
-40
|
|
+100
|
℃
|
Esteso, temperatura della piastra di base
|
|
Temperatura di stoccaggio
|
-55
|
|
+115
|
℃
|
Ambientale
|
|
Coefficiente di temperatura
|
|
|
±0.02
|
%/℃
|
|
|
Umidità
|
20
|
|
95
|
%R.H.
|
Umidità relativa, senza condensazione
|
Profilo meccanico
Note:
1. Tutti i perni sono 0,040" (1.02mm) diametro.
2. Tolleranze: x.xx ±0.02 dentro. (x.x ±0.5mm)
x.xxx ±0.010 dentro. (x.xx ±0.25mm)
Designazioni di Pin
|
Pin no.
|
Nome
|
Funzione
|
|
1
|
Permetta a
|
L'input di TTL per girare il convertitore in funzione e a riposo, fornito di rimandi a Vin (-), con interno tira su.
|
|
2
|
Vin (-)
|
Tensione in ingresso negativa
|
|
3
|
Vin (+)
|
Tensione in ingresso positiva
|
|
4
|
Vout (+)
|
Tensione in uscita positiva
|
|
5
|
COM
|
Tensione in uscita negativa
|
|
6
|
Disposizione
|
Disposizione di tensione in uscita. Lasci il perno della DISPOSIZIONE aperto per tensione in uscita nominale.
|
