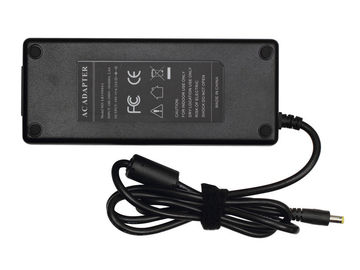

19V 6.32A che commuta adattatore di corrente continua/di CA, adattatore di CA del computer

19V 6.32A che commuta adattatore di corrente continua/di CA, adattatore di CA del computer

19V 6.32A che commutano AC/DC alimentano l'adattatore con alta qualità

Specificazione:

Modello:	E-Mini adattatore (19V6.32A) - LR190063
Tipo:	Potere di ITX, adattatore di potere di DC-ITX, scheda video del LED, di LCD ed adattatore del computer portatile
Parametro:	1, interfaccia rotonda standard dell'uscita della bocca: diametri interni di 2.5mm, diametro esterno di 5.5mm; 19V tensione in uscita, 120W potenza di uscita 2, tensione in ingresso: 90-260Vac 3, caratteristiche: protezione di sovracorrente, protezione contro le sovratensioni e protezione ecc. di surriscaldamento. 4, peso: 0.53KG

1 DESCRIZIONE:

Lo scopo del documento è di specificare i requisiti funzionali di un'alimentazione elettrica di commutazione 120W.

2 CARATTERISTICHE D'INGRESSO:

2,1 Tensione in ingresso:

Tensione nominale: 100~240Vac

Gamma di variazione: 90-264Vac

2,2 Frequenza dell'input:

Frequenza nominale: 50/60Hz

Frequenza di variazione: 47-63Hz

2,3 Corrente di ingresso:

2.0Amps massimo a qualsiasi tensione in ingresso e valutato, carico nominale dell'uscita di CC.

2,4 Corrente di afflusso:

120 amp di partenza a freddo massima ad input 240Vac, con il carico nominale e 25℃ ambientali

2,5 Corrente di perdita di CA:

input massimo di 0.75mA At240Vac

3 CARATTERISTICHE DI USCITA:

3,1 Output di forza motrice

Tensione	Minuti Carico	Stimato. Carico	Faccia una pausa il potere	Potenza di uscita
19Vdc	0.01A	6.32A	0.5W massimo	120W

3,2 Carico/linea combinati regolamento

Tensione	Minuti Carico	Stimato. Carico	Linea regolamento	Regolamento del carico
19Vdc	0.01A	6.32A	±1%	±5%

3,3 Ondulazione e rumore:

Nell'ambito di tensione nominale e del carico di termine nominale, l'ondulazione ed il rumore sono come segue quando la misura con la larghezza di banda massima di 20MHz e di 47uF/0.1uF parallelo, attraversata collegato al punto di prova.

Ondulazione di tensione e rumore (massimo)

+12Vdc 190mV pp

3,4 Accenda il tempo di ritardo:

3Second massimo al carico massimo dell'input 115Vac e dell'uscita

3,5 Tempo di aumento:

spettrografia di massa 40 massima al carico massimo dell'input 115Vac e dell'uscita

3,6 Ostacoli il tempo:

5 spettrografia di massa min al carico massimo dell'input 115Vac e dell'uscita

3,7 Efficienza:

Min di 80%, a tensione in ingresso 115/230Vac, a 1/4,1/2,3/4 e ad efficienza media di calcolo del pieno carico.

UNA FUNZIONE DI 4 PROTEZIONI:

4,1 Prova di cortocircuito:

L'alimentazione elettrica sarà auto recuperata quando gli errori di cortocircuito rimuovono.

4,2 Sopra protezione corrente:

L'alimentazione elettrica sarà auto recuperata quando sopra gli errori correnti rimuove.

4,3 Sopra protezione corrente:

L'alimentazione elettrica auto recuperata quando gli errori rimuovono 120%~170%.

5 REQUIREMET AMBIENTALI:

5,1 Temperatura di funzionamento:

0℃ a 40℃, pieno carico, operazione normale

5,2 Temperatura di stoccaggio: - 20℃ a 80℃ con il pacchetto

5,3 Umidità relativa:

RH di 5% (0℃) ~90% (40℃), 72Hrs, pieno carico, funzionamento normale.

5,4 Vibrazione:

1)Funzionamento: IEC 721-3-3 3M3

5~9Hz, A=1.5mm

(9~200Hz, accelerazione 5m/S2)

2)Trasporto:

IEC 721-3-2 2M2

5-9Hz, A=3.5mm

9~200Hz, Acceleration=5m/S2

200~500Hz, Acceleration=15m/S2

3)Asce, 10 cicli per asse.

Nessun danno permanente può accadere durante la prova.

Il CAMPIONE deve ristabilire alla sua situazione originale dopo potere off/on.

5,5 Cadere imballato:

1M per il tipo del supporto della parete e 760mm per tipo da tavolino come sopra descritto.

La superficie orizzontale consiste del legno duro almeno 13mm spesso, montato due strati di compensato su ogni 19mm - 20mm spessi, interamente di sostegno su un calcestruzzo o su un pavimento non resiliente equivalente.

REQUISITO DI SICUREZZA 6:

6,1 Sicurezza: accordo con TUV/GS- (EN60950-1), ccc (GB4943) AS/NZS: 60950-1, UL/CUL- (UL60950-1)

Ciao-Vaso di FORZA di 6,2 /DIELECTRIC:

Primario a secondario: 1500Vac/3.5mA/60 secondi (3 secondi per produzione) o 2121Vdc/3.5mA/60 secondi (3 secondi per produzione)

6,3 Resistenza di isolamento:

20MΩ minuto a primario a secondario aggiungono una tensione di prova 500Vdc

6,4 Corrente di perdita

0.75mAmax a 264Vac/50Hz

6,5 LA NORMA di EMI incontra i limiti di

regole della classe B di 1).Fcc part15

2).EN55022 regole della classe B

3)GB9254-1998, GB17625.1-2003

REQUISITO MECCANICO 7:

7,1 Recinzione:

La dimensione dell'alimentazione elettrica: L170 x W72 x H41.5mm;

7,2 Connettore dell'input:

IEC-320-C14

CAVO 8

ETICHETTA 9
