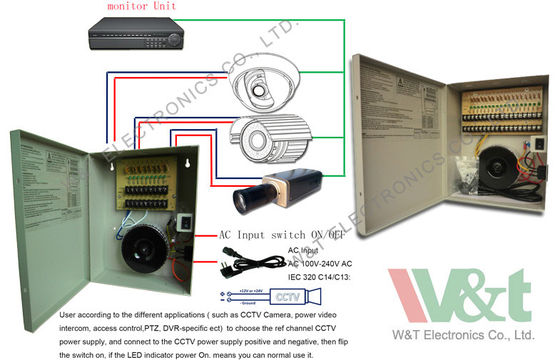

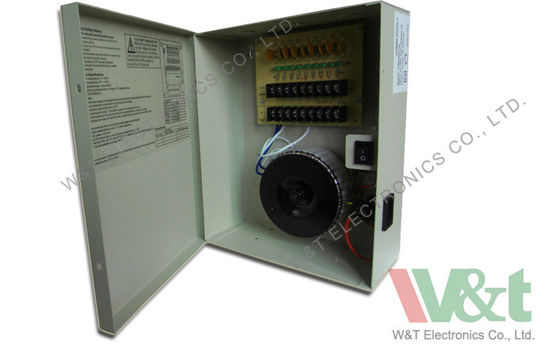

Scatola di distribuzione regolata lineare dell'alimentatore in CC della macchina fotografica del CCTV 24V 5A

Modello no.

W&T-TVL2405-T9 (9 Manica prodotti)

Canali di uscite

1

2

3

4

5

6

7

8

9

Uscita

Tensione CA (v)

24V

24V

24V

24V

24V

24V

24V

24V

24V

Corrente nominale (A)

0.55A

0.55A

0.55A

0.55A

0.55A

0.55A

0.55A

0.55A

0.55A

Indicatore del LED

LED

Onda dell'ondulazione & rumore (sistemi MV)

200mV

Accuratezza di tensione (%)

±5%

Corrente d'uscita totale

5.0A

Protezione termica di tagli (TCO)

Ogni uscita ha il fusibile dell'indipendente ptc ed indicatore del LED, quando il problema accade, solo influenza l'uscita indipendente, l'altra uscita ancora che lavora.

Tempo di aumento

1800ms, 23ms/230VAC 4000ms, in pieno carico 30ms/115VAC

Ostacoli il tempo (TIPO.)

carico di 80ms/230VAC 14ms/115VAC in pieno

Input

Gamma di Volrage

CA 115V/230V;  (di 86V- 130V CA CA O 180V-240V)

Gamma di frequenza

47~63Hz

Efficency (tipo.)

>60%

Protezione

Sopra il carico

110-180%rated potenza di uscita, tipo di protezione: il modo del singhiozzo, recupera automatcally dopo il guasto rimosso

Sopra la corrente

Quando la corrente eccessiva accade (corrente d'uscita media 130-150%), l'alimentazione elettrica commuterà automaticamente a stato di autoprotezione, quando circostanza rimossa, quindi commutatore di nuovo al normale.

Sopra tensione

tensione 0ver fissata: 120-140% tensione nominale

Cortocircuito

 Quando il breve stato accade, il fusibile dell'indipendente ptc aprirà il circuito, quando lo stato rimosso, fusibile del ptc automaticamente di nuovo alla fine.

Ambiente

Impiegati lavoranti

﹣ 20~﹢60℃

Lavoro humidty

20~90%RH, senza condensazione

Temperatura di stoccaggio

﹣ 40~﹢85℃, 10~95%RH

Tensione di Withstand

I/P~O/P: 3KVAC I/P~FG: 1.5KVAC O/P~FG: 0.5KVAC

Resistenza di isolamento

I/P~O/P, I/P~FG, O/P~FG: RH di 100M Ohms/500VDC/25℃/70%

EMISSIONE DI EMI

Conformità a EN55022 (CISPR22) Class B

IMMUNITÀ DI SME

Conformità a EN61000-4-2,3,4,5,6,8,11, ENV50204, livello di industria leggera, criteri A

Altri

MTBF

≧100K ore.    MIL-HDBK-217F (25℃)

Dimensione

A: 255*208*90mm (L*W*H)

Imballaggio

0.60Kg: 5PCS/3.0Kg (530*300*240MM)
